UT - Echos de fond : Lois de focalisation en différents points à L0°

L’écho de fond d’une cale parallélépipédique est calculé avec le capteur linéaire 64 éléments positionné parallèlement à la surface de la pièce. Des lois de focalisation en différents points se situant le long de l’axe L0°, de 0,1 mm jusqu’à 30 mm de profondeur par pas de 2,5 mm, sont appliquées.

Les résultats sont étalonnés à partir d’un TFP de Ø6 mm, situé à 150 mm de profondeur et une loi de retards nuls. Les amplitudes des 1^er et 2^ème  échos de fond obtenus pour une loi de focalisation à différentes profondeurs, pour trois séquences d’éléments actifs et à une hauteur d’eau de 25 mm sont tracées ci-dessous en noir pour la mesure expérimentale, en rouge plein pour les résultats du modèle de Kirchhoff et en rouge pointillé pour le modèle spéculaire.





Les deux modèles de CIVA sont en accord avec la mesure en ce qui concerne les 1^er et 2^ème échos de fond.

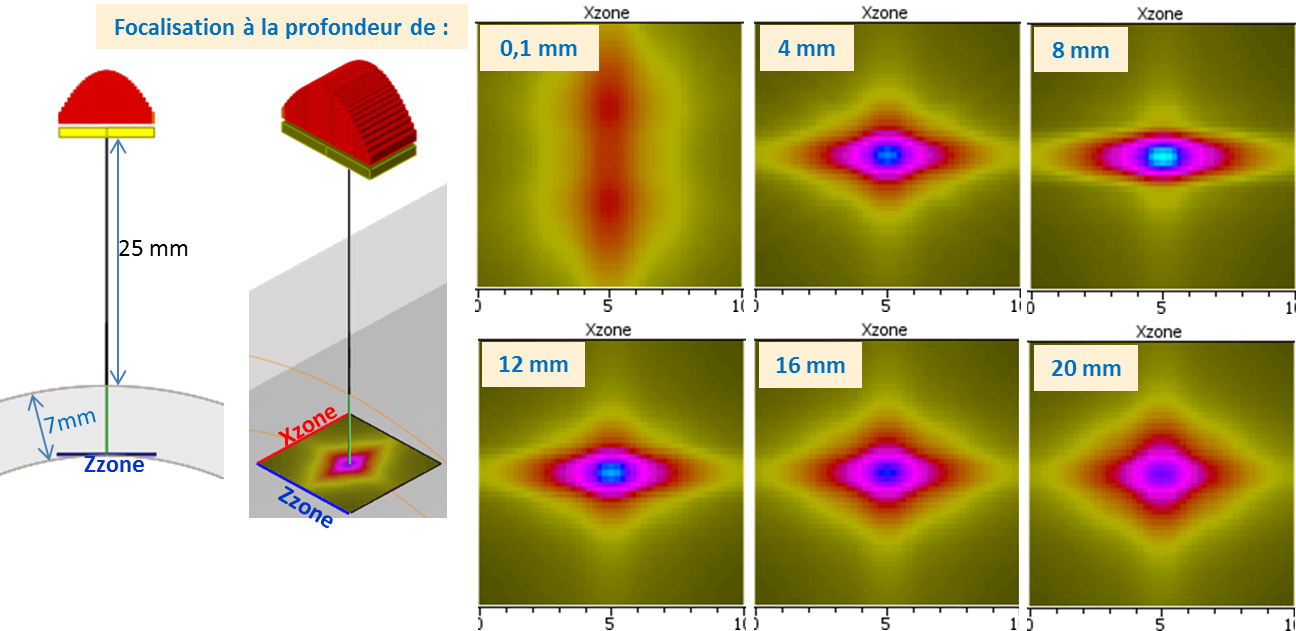

La pièce est un tube de diamètre externe de 76 mm et d’épaisseur de 7 mm. L’écho de fond du tube a été mesuré pour des  lois de focalisation en différents points à des profondeurs de 0 mm à 20 mm, par pas de 2 mm, pour une hauteur d’eau de 25 mm et les 32 éléments actifs. Des exemples de champs rayonnés sont présentés ci-dessous.





Les résultats sont étalonnés à partir d’un écho de surface plane et d’une déviation angulaire de 0°. Ci-dessous les amplitudes des échos de fond du tube obtenus pour une loi de focalisation à plusieurs profondeurs, 32 éléments actifs et à une hauteur d’eau de 25 mm sont tracées en noir pour la mesure expérimentale, en rouge plein pour les résultats du modèle de Kirchhoff et en rouge pointillé pour le modèle spéculaire.





Jusqu’à une focalisation à 4 mm de profondeur, les résultats des deux modèles de CIVA sont en très bon accord avec la mesure. Ensuite les amplitudes sont sous-estimées par CIVA constamment de 2 dB, ce qui reste très proche de la mesure.
