UT - Echos multiples : capteur Ø 19 mm, 2 MHz, L0°

La cale de 20 mm a été utilisée avec des hauteurs d’eau de 20 et 100 mm. Pour la même raison que précédemment seuls 3 échos de fond ont été mesurés avec la cale de 20 mm.

Les résultats sont étalonnés à partir d’un TG de Ø2 mm, situé à 28 mm de profondeur et une hauteur d’eau de 50 mm. Les amplitudes de l’écho de surface (écho n°0), du premier écho de fond (écho n°1) et des échos de fond suivants sont tracées ci-dessous en noir pour la mesure expérimentale, en rouge pour les résultats du modèle de Kirchhoff et en bleu pour le modèle spéculaire.





Un très bon accord est observé entre mesures et simulations. Le modèle de Kirchhoff s’éloigne très légèrement des mesures et du modèle spéculaire à partir du 8ème écho de fond.

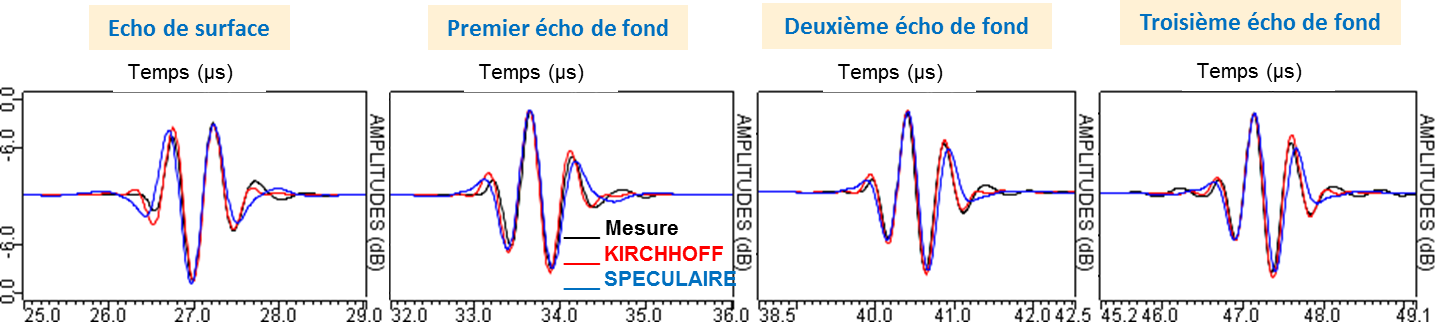

Les Ascans sont représentés ci-dessous dans le cas de la hauteur d’eau de 20 mm pour l’écho de surface et les 3 échos de fonds mesurés. La courbe rouge correspond au modèle de Kirchhoff, la courbe bleue au modèle spéculaire et la courbe noire aux mesures.





Les allures temporelles des signaux sont bien prédites avec les modèles de CIVA.
