Afficher plusieurs Scans dans la vue 3D

Lors de la simulation d’une inspection comprenant plusieurs axes de variation (Balayage Mécanique, Incrémentation Mécanique, Balayage Electronique, Tirs Multiples, etc.), une image C-Scan est générée, et vous pouvez souhaiter afficher plusieurs scans dans la vue 3D. Ainsi, vous pourrez voir d’un coup d’œil comment un scan est affecté par le changement dans l’autre axe.
C’est possible grâce à l’option « scan figé » :

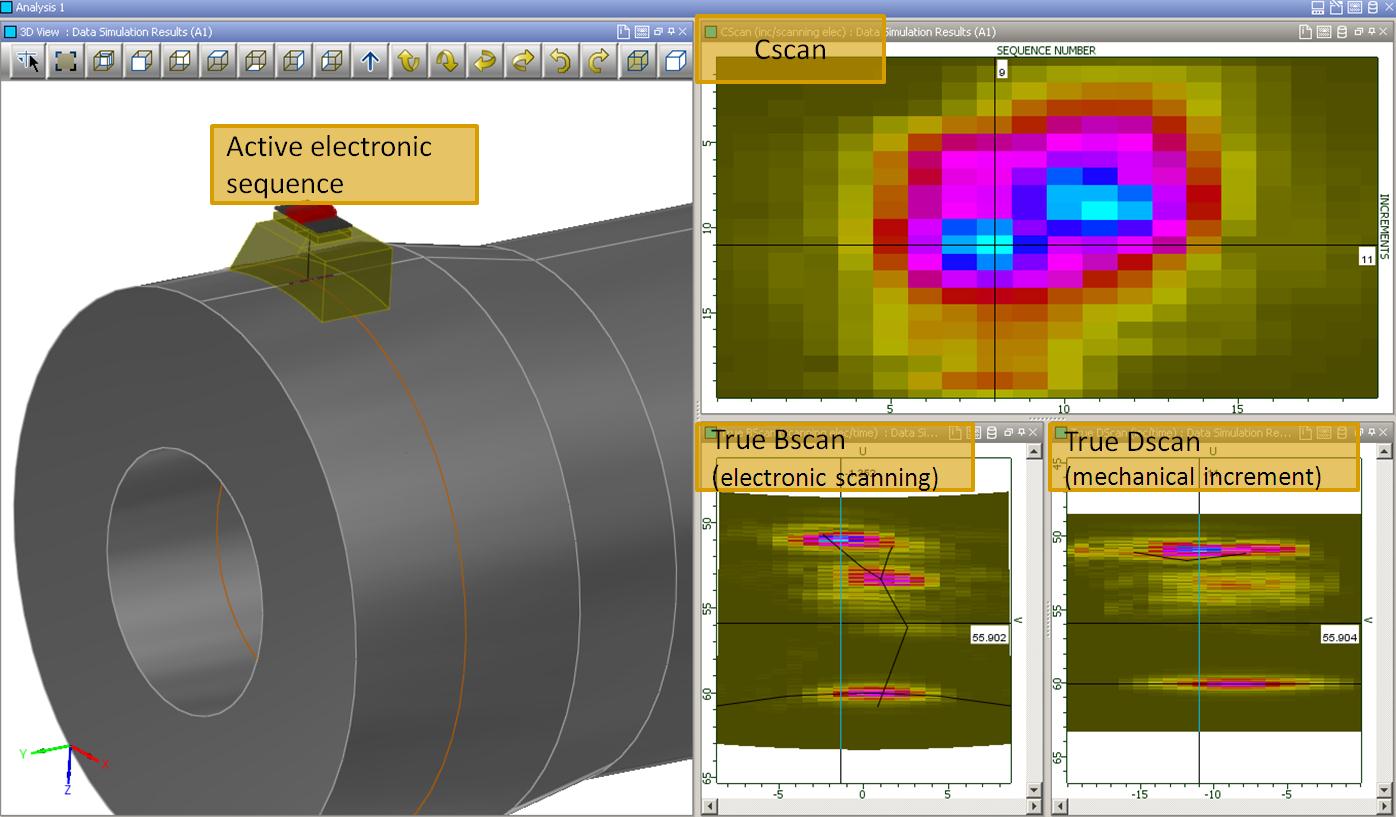

La configuration ci-dessous utilise une sonde UT multi-éléments constituée de barrettes linéaires. Un balayage électronique est effectué le long de la circonférence de la pièce tubulaire, tandis qu’une incrémentation mécanique est réalisée le long de l’axe de révolution. La simulation génère une image Bscan (Balayage Electronique vs. Temps), une image Dscan (Incréments vs. Temps) et une image Cscan (Balayage Electronique vs. Incréments) :

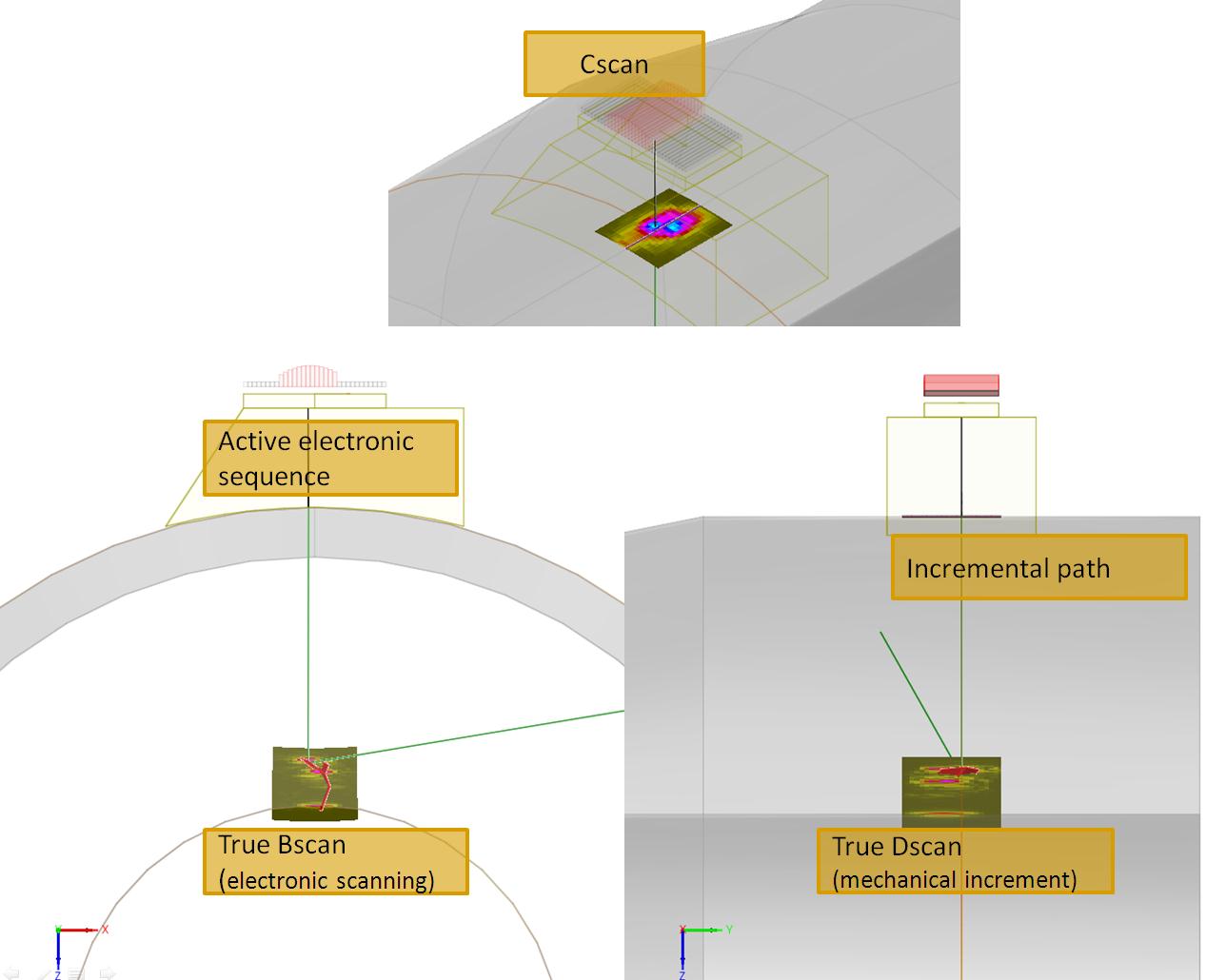

En tant qu’utilisateur expérimenté de CIVA, vous savez déjà qu’un simple glisser-déposer permet d’afficher une image dans la vue 3D. Cette superposition des vues vraies et des défauts aide à l’analyse des différents échos :

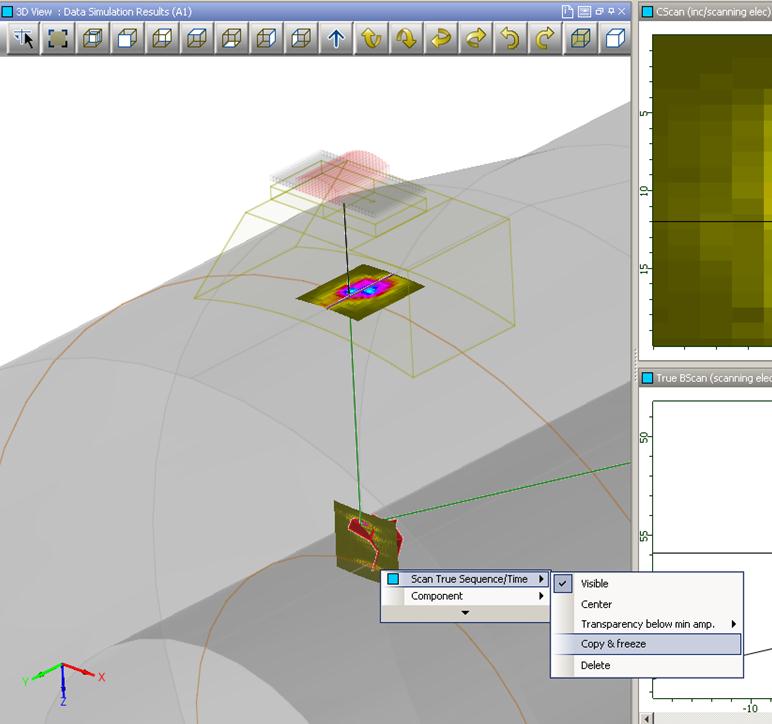

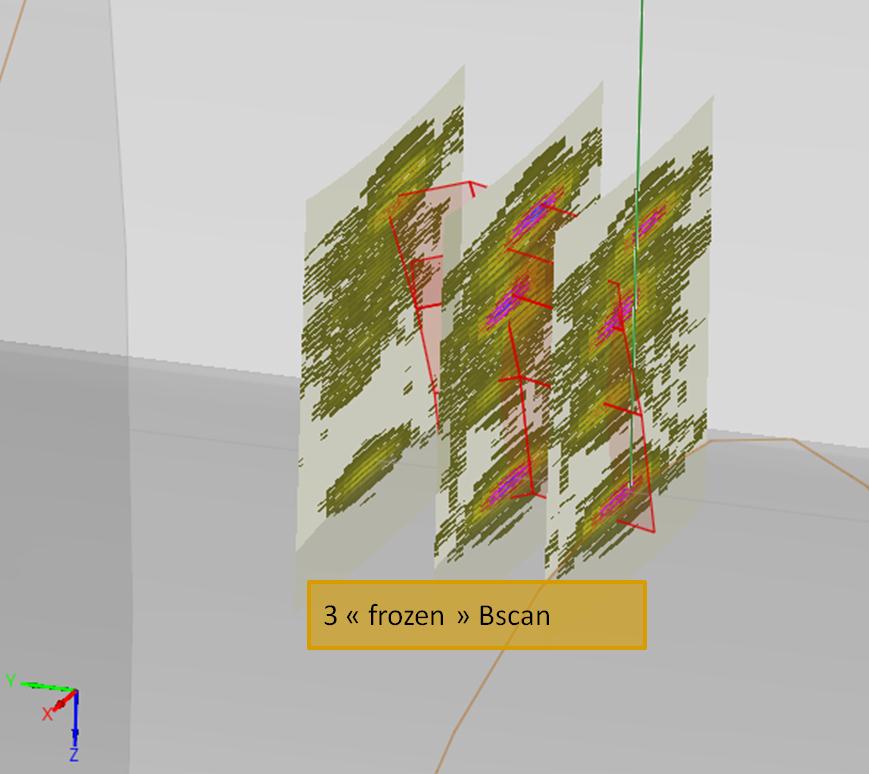

Mais il est également possible d’afficher plusieurs Bscans (ou Dscans) correspondant à plusieurs positions. Pour ce faire, cliquez droit sur le premier affiché dans la vue 3D, puis sélectionnez « Copier & Figer ». Après cela, lorsque vous déplacerez le curseur de l’Incrémentation Mécanique dans le Cscan, une seconde image apparaitra. Pensez à changer l’opacité du scan pour faciliter la visualisation (toujours depuis le menu contextuel « magique » clic droit). Puis répétez l’opération pour obtenir le nombre souhaité de vues de coupe :







Cette capacité d’imagerie avancée facilite et accélère l’analyse des inspections, particulièrement pour les géométries et les défauts complexes, ou lors de la réalisation de plusieurs séries de tirs avec une sonde multi-éléments.
