Améliorer la reconstruction des vues « vraies »
Dans certains cas (configurations inhomogènes et/ou anisotropes), les vues reconstruites sont déformées. Par exemple, les données sont superposées ou des « trous » apparaissent. Ces phénomènes sont bien visibles sur la seconde image ci-dessous. La configuration simule un contrôle de soudure utilisant un balayage angulaire ; la soudure est définie par différents volumes anisotropes ayant une orientation cristallographique particulière, et la porosité est modélisée par un défaut sphérique.

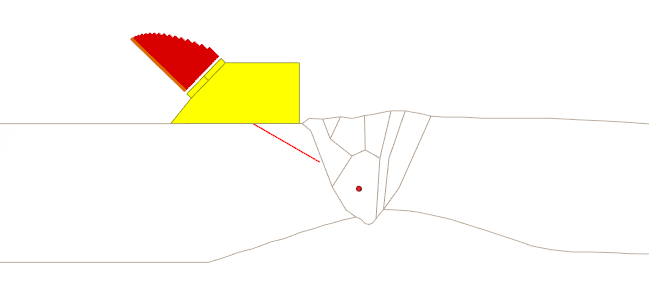

Présentation de la configuration

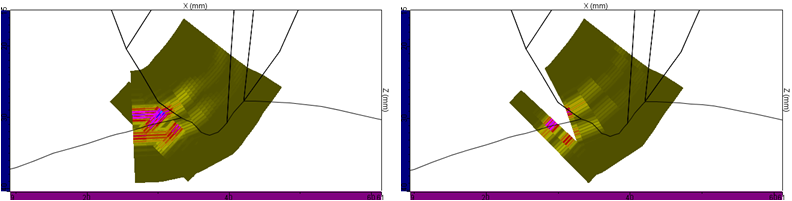

Phénomènes typiques de vues mal reconstruites
Ces comportements sont dus au fait que les données sont reconstruites selon un trajet basé sur le rayon central et, dans certains cas, ce rayon peut être localement perturbé (incidence particulière par rapport à une interface, point d’impact du rayon sur une jonction entre plusieurs interfaces, etc.).
Afin de contourner ce problème, l’option « Lissage » est très utile. Celle-ci est située dans la boîte à outils en bas de l’écran.

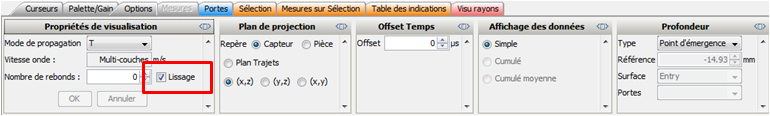

Option « Lissage » dans la boîte à outils
Par rapport à la vue de gauche (image « Phénomènes typiques de vues mal reconstruites »), l’activation du « Lissage » permet d’obtenir une vue bien mieux reconstruite.

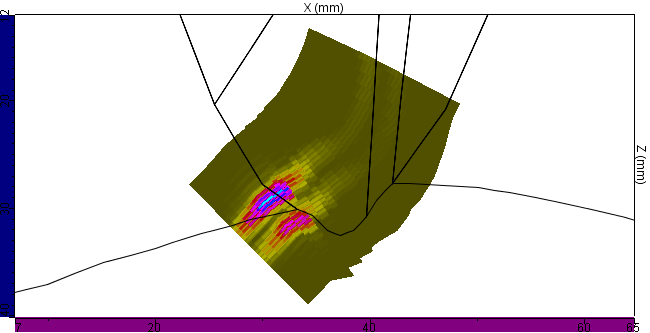

Vue reconstruite en utilisant l’option « Lissage »
