Calcul de champ : Champ max uniquement

Une nouvelle fonctionnalité dénommée « Champ max uniquement » a été développée dans le module « Calcul de Champ » de CIVA UT, afin de minimiser la taille des fichiers de résultats et les temps de calcul. Celle-ci permet également d’obtenir directement à la fin du processus de calcul le champ en Emission/Réception, alors que par défaut, un post-traitement est nécessaire.

Cette fonctionnalité se révèle particulièrement utile pour des simulations présentant une grande zone de calcul et/ou de nombreux modes considérés.

Lorsque cette option est sélectionnée, les résultats comprennent uniquement la valeur maximale d’amplitude et le temps de vol correspondant pour chaque point de la zone de calcul. Il n’est cependant plus possible d’effectuer un post-traitement des résultats, pour par exemple modifier le signal de référence ou les options de calcul.

La fonctionnalité « Champ max uniquement » est accessible depuis le menu « Réglages simulation », dans la section « Options de stockage ».

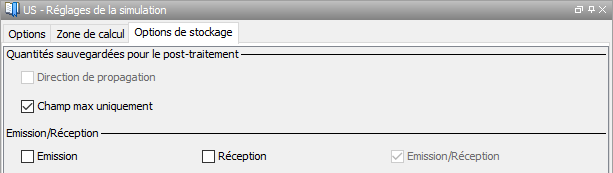

Paramétrage de l’option « Champ max uniquement »

Le paramétrage présenté ci-dessus permet de calculer l’image de champ en Emission/Réception. Deux autres options sont disponibles afin d’obtenir les images en Emission et/ou en Réception.

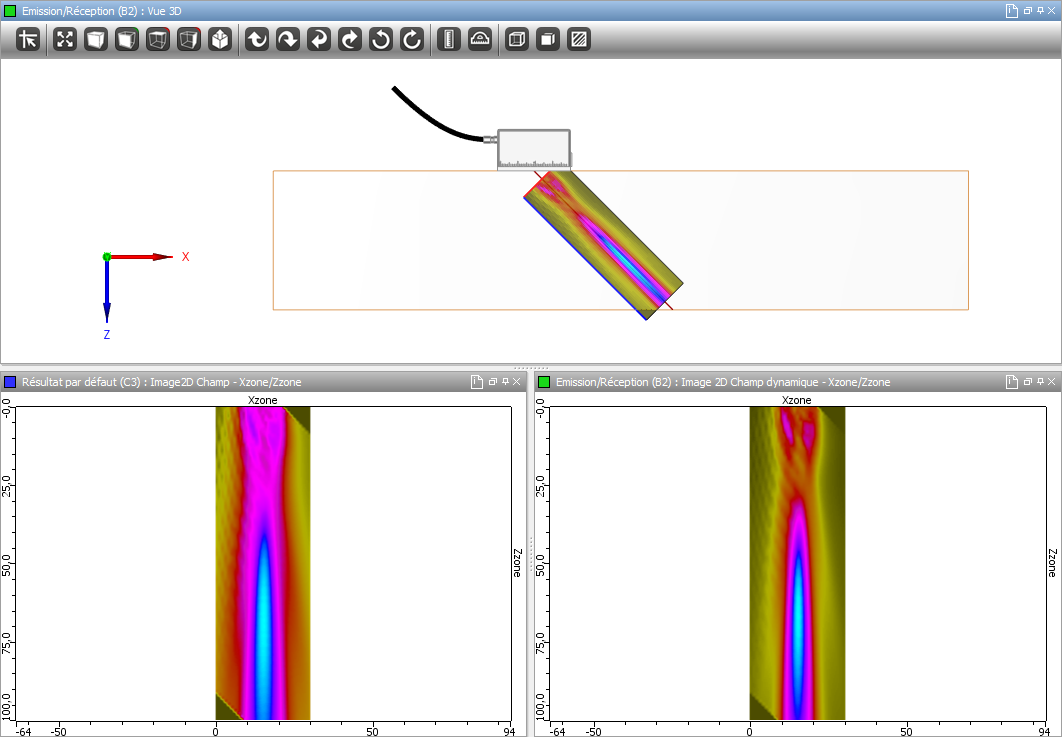

L’image ci-derssous présente un comparatif entre un résultat de champ par défaut (à gauche) et un résultat avec le paramétrage décrit précédemment (à droite) pour un traducteur générant des ondes transversales à 45° dans un bloc simple en acier.

Comparaison d’images de champ
A gauche : Calcul de champ par défaut
A droite : Calcul de champ avec « Champ max uniquement » et « Emission/Réception » sélectionnés

Depuis le résultat par défaut (à gauche ci-dessus), une étape supplémentaire de post-traitement serait nécessaire pour obtenir le champ en Emission/Réception. En plus du temps supplémentaire pour réaliser cette étape, cela augmenterait aussi la taille totale du fichier de résultat.

Dans le cas d’un traducteur multi-éléments, les images « cumulée » et « dynamique » sont disponibles après le calcul, mais les post-traitements, pour par exemple modifier les lois de retard, ne sont plus possibles.

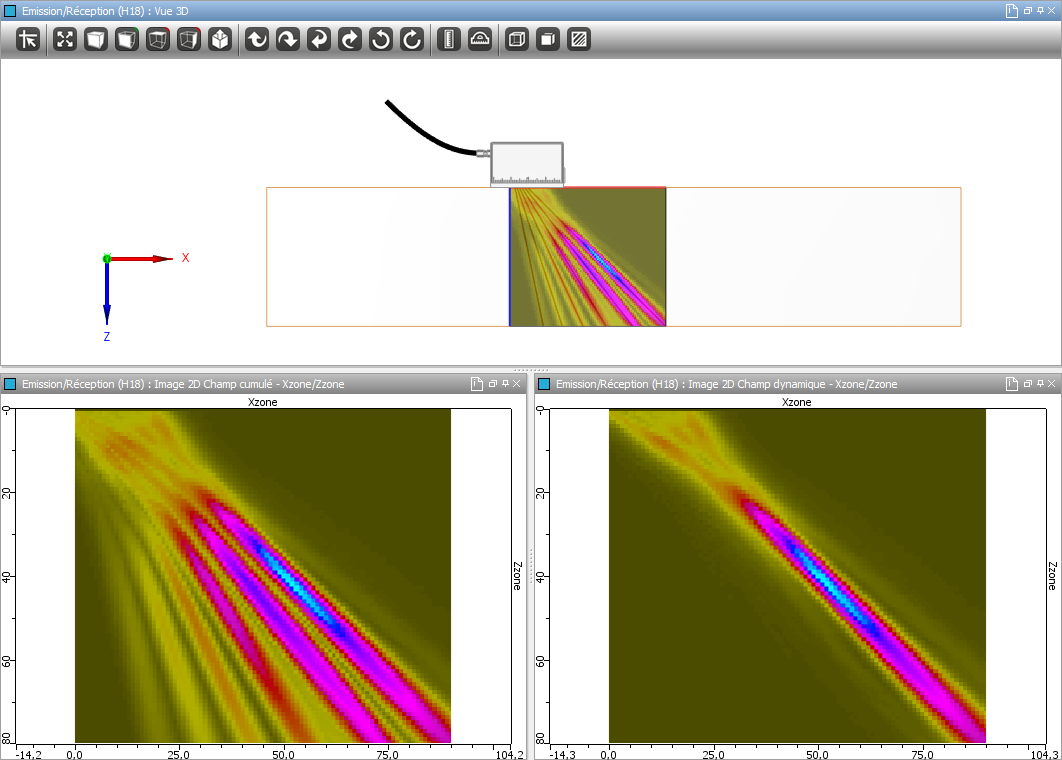

L’image ci-dessous illustre le résultat qui serait obtenu avec une focalisation de type balayage angulaire.
