Charger des données d’acquisition
Grâce aux nombreux et puissants outils disponibles dans le logiciel, CIVA Analyse et CIVA UT peuvent charger des données d’acquisitions dans le but de réaliser le travail d’analyse et préparer un rapport d’examen.
Vous savez certainement que CIVA peut directement charger des fichiers d’acquisitions issus des systèmes multi-éléments M2M (MultiX, Gekko, etc.) ainsi que des fichiers Olympus (*.opd, *.oud, *.rtd) dans leur formats natifs.
Mais CIVA est aussi très flexible, et offre la possibilité de relire d’autres types de données via des solutions « PlugIn ».
Vous pouvez suivre deux approches :
- Vous pouvez d’abord exporter vos données d’acquisition dans un fichier texte directement depuis votre logiciel d’acquisition ou autre logiciel d’analyse. Ensuite, vous utiliserez le PlugIn “CIVA files (txt)” pour importer ce fichier texte dans CIVA.
- Ou vous pouvez charger directement le fichier d’acquisition natif dans CIVA via le PlugIn de relecture.
Pour importer des fichiers texte
Le processus est assez rapide dans ce cas, car le PlugIn est en fait déjà complètement défini. La seule action consiste à réorganiser l’ordonnancement des données du fichier texte que vous avez exporté, de telle sorte que ce PlugIn puisse relire et charger correctement celles-ci.
Ce PlugIn s’appelle ImportUTCIVA, et il est disponible dans votre dossier d’installation CIVA, situé à l’emplacement $CIVAROOT (par exemple C:Civa_2017)binPlugIn64importUTCiva.plugin)
La documentation « Import plugin UT CIVA.pdf » décrit la façon dont les données doivent être organisées. Il s’agit globalement d’ajouter un entête très succinct, puis de classer les données des signaux temporels en colonnes successives, dans un ordre dit « IBST » (I: Incrément; B: Balayage; S: Séquence (en cas de balayage électronique); T: Tir (en cas de lois focales multiples, comme le balayage sectoriel par exemple).

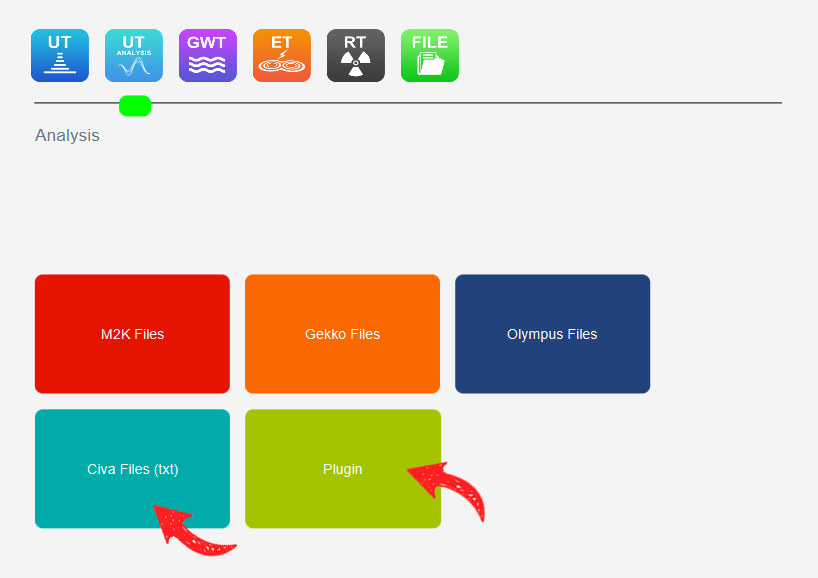

Une fois que le fichier est proprement ordonné, il ne reste alors qu’à le charger dans CIVA depuis le manager de fichier CIVA ou depuis le desk grâce à la tuile de chargement correspondante.
Pour importer des fichiers dans leur format natif
Ce PlugIn s’appelle ImportUTDataFile. Dans ce cas, d’avantages d’opérations sont à effectuer par l’intermédiaire du kit de développement fourni.
Développer le PlugIn ImportUTDataFile consiste à:
- Développer une DLL (Dynamic Link Library): Le rôle de cette DLL est de fournir toutes les informations pour convertir le format de vos données UT dans un format CIVA. CIVA fournit un environnement de développement complet compatible avec Visual C++.
- Définir deux fichiers de configuration XML (fichier *.xml de description des entrées et fichier *.xml de description du PlugIn) permettant de guider CIVA dans l’interprétation du fichier DLL.
- Configurer un fichier « .bat » qui contient les routines d’exécution, et constitue le lanceur du PlugIn.
La documentation, le kit de développement ainsi qu’un exemple sont disponibles sous le dossier $CIVAROOT (for instance C:Civa_2017)binPlugIn64importUTDataFile)
Vous pouvez démarrer votre implémentation en utilisant l’exemple fourni, “SampleImportPlugInDll.plugin”, puis progressivement l’adapter pour vos propres fichiers.
Vous pouvez nous contacter pour vous aider dans ces opérations, soit via le service de support si vous prenez en main ce développement mais que vous avez des questions spécifiques, soit via notre offre de consulting si vous souhaitez que nous développions ce PlugIn pour vous.
