Comment afficher et étalonner les courbes de variation en dB ou en %

Par défaut, la courbe de variation de la quantité extraite (Amax par exemple) en fonction du paramètre varié est affichée en points CIVA. Il est possible d’étalonner la courbe en fonction d’une référence définie par l’utilisateur dans le but de l’afficher en dB ou en %.

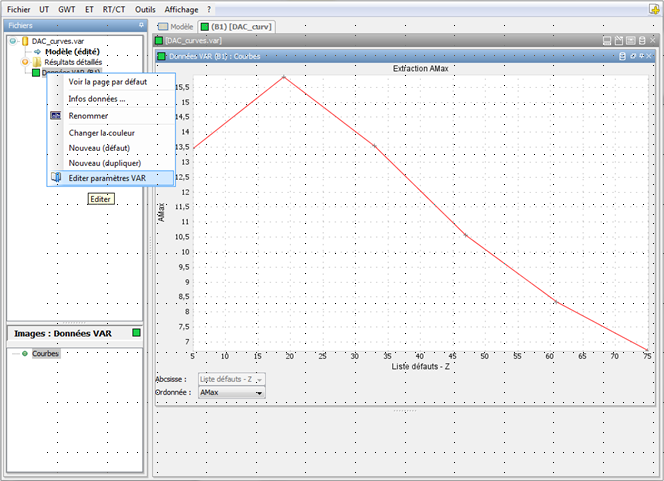

Pour ce faire, dans le CIVA manager, cliquer droit sur le résultat et éditer les paramètres de variations.

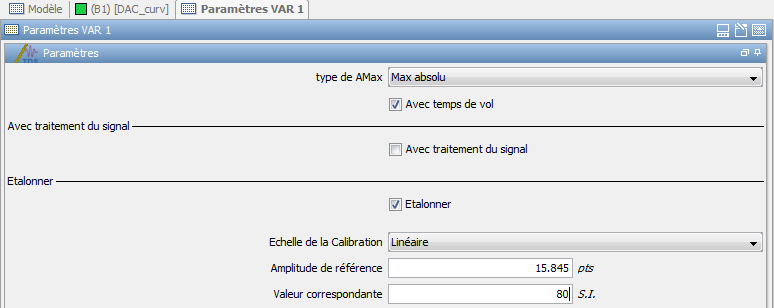

Une nouvelle fenêtre s’ouvre et offre la possibilité de s’étalonner. L’utilisateur a alors le choix entre une échelle de calibration en dB ou une échelle de calibration linéaire. Selon le choix retenu, il faut alors spécifier l’amplitude de référence (pour l’échelle en dB) ou bien l’amplitude de référence et la valeur correspondante (pour l’échelle linéaire). Dans l’exemple ci-dessous, l’amplitude de référence correspond à l’amplitude maximale en points CIVA de la courbe de variation, et la valeur correspondante est égale à l’amplitude en % pour laquelle cette amplitude sera associée.

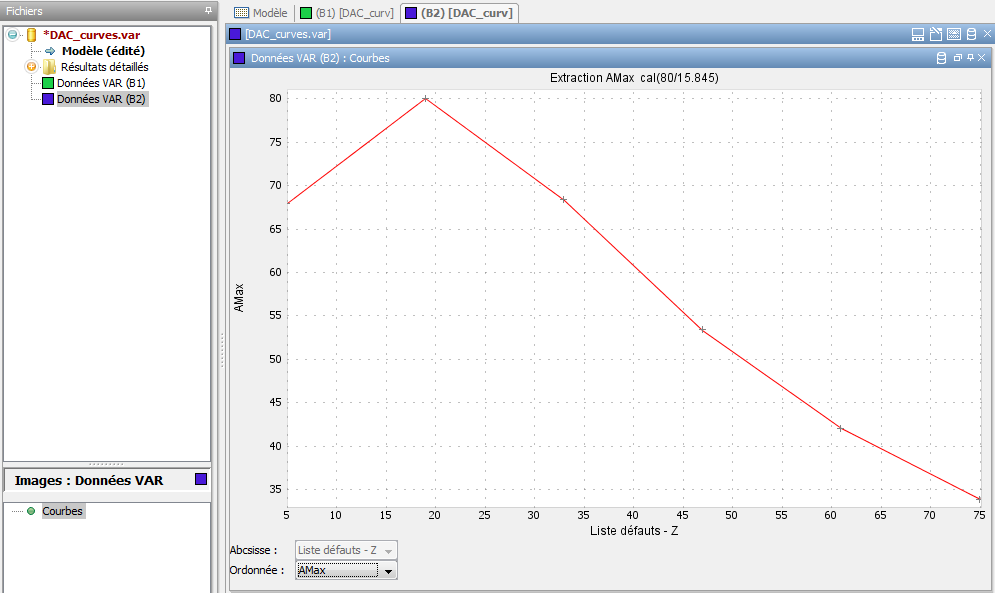

Cliquer sur le bouton « Nouveau » au bas de la page. Les résultats étalonnés sont alors affichés dans une nouvelle fenêtre associée à une  nouvelle ligne dans le CIVA manager.
