Critères de détectabilité
En radiographie, l’interprétation des résultats est liée à l’œil humain. La difficulté est que l’interprétation des radiogrammes peut varier d’une personne à l’autre en fonction de cette perception. Trois critères ont été implémentés dans CIVA pour évaluer la détectabilité des défauts, afin d’aider l’utilisateur, mais aussi de permettre des mesures automatiques (pour les calculs POD par exemple). Ces critères sont basés sur des comparaisons de ratio signal à bruit sur les images avec et sans défaut.
Le premier critère, « Pseudo Rose », s’inspire de l’œuvre d’Albert Rose, et est adapté aux défauts circulaires. Le deuxième critère, « Ellipse », a été développé pour les films argentiques ; et le troisième, « Fushia », est basé sur le critère « Pseudo rose », et est adapté pour les défauts allongés.
Pour utiliser ces critères, n’oubliez pas de cocher l’option « Simuler des images sans défauts » du menu « Options » lors de la préparation de votre configuration.

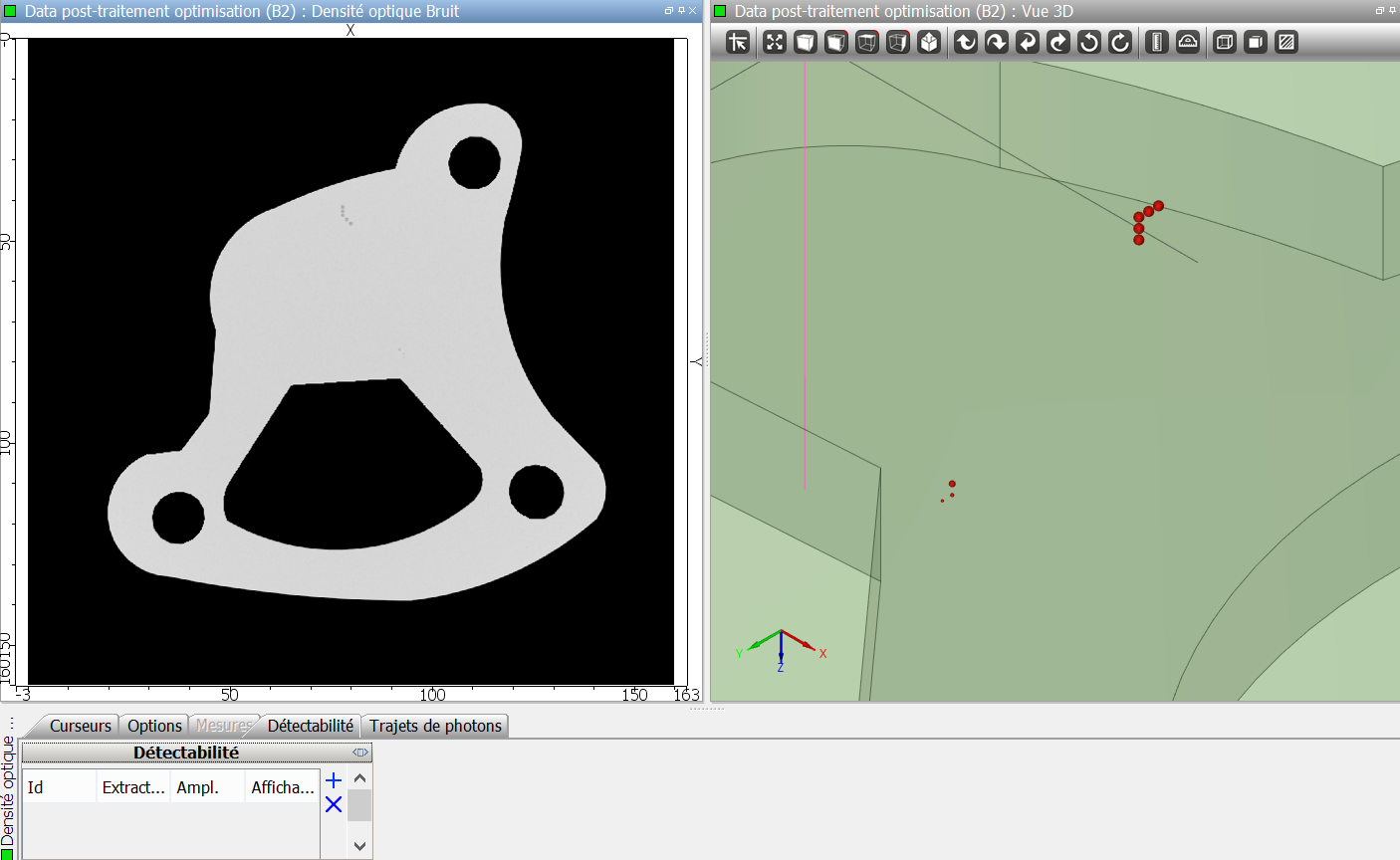

Dans la page d’analyse, sélectionnez l’image « Réponse détecteur bruit », puis sélectionnez le menu « Détectabilité » (en bas de la fenêtre d’analyse).

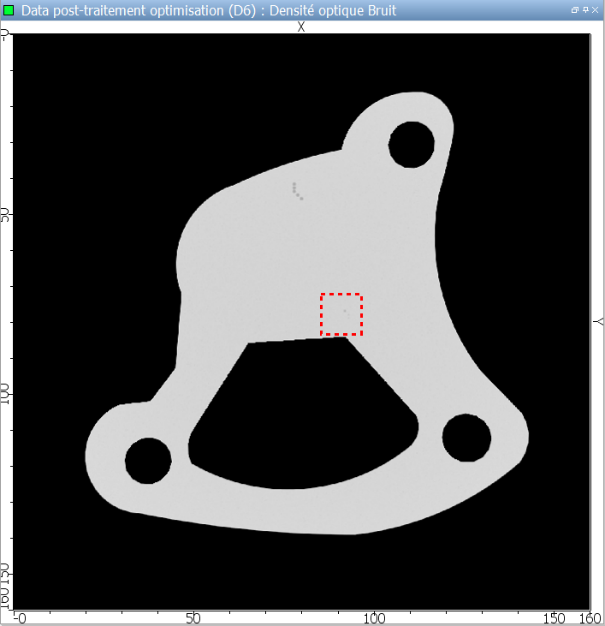

Ensuite, cliquez sur le bouton « + » et sélectionnez une zone de mesure.

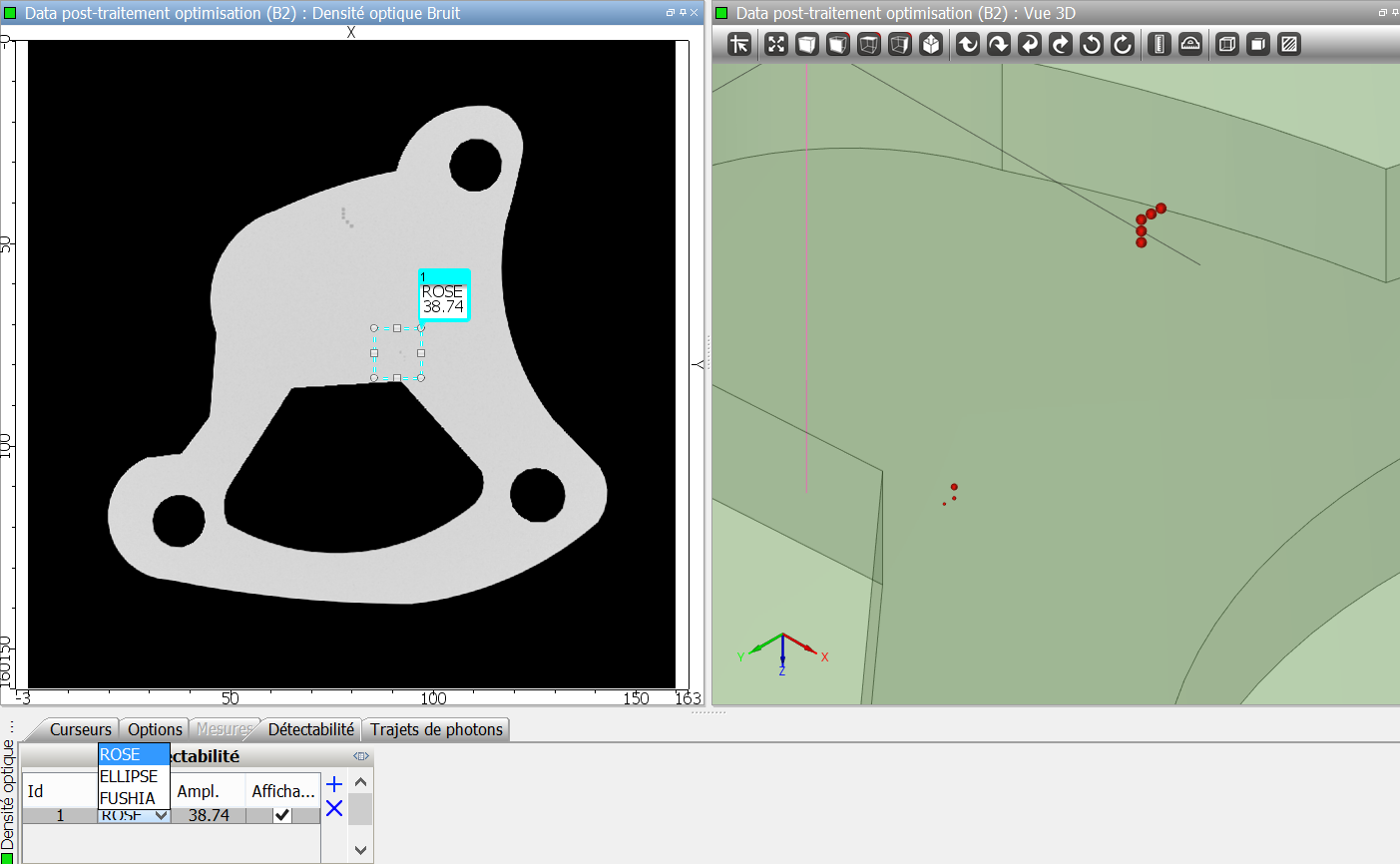

Par défaut, le critère « Rose » s’affiche. Pour changer de critère, il vous suffit de cliquer dans le menu « détectabilité ».

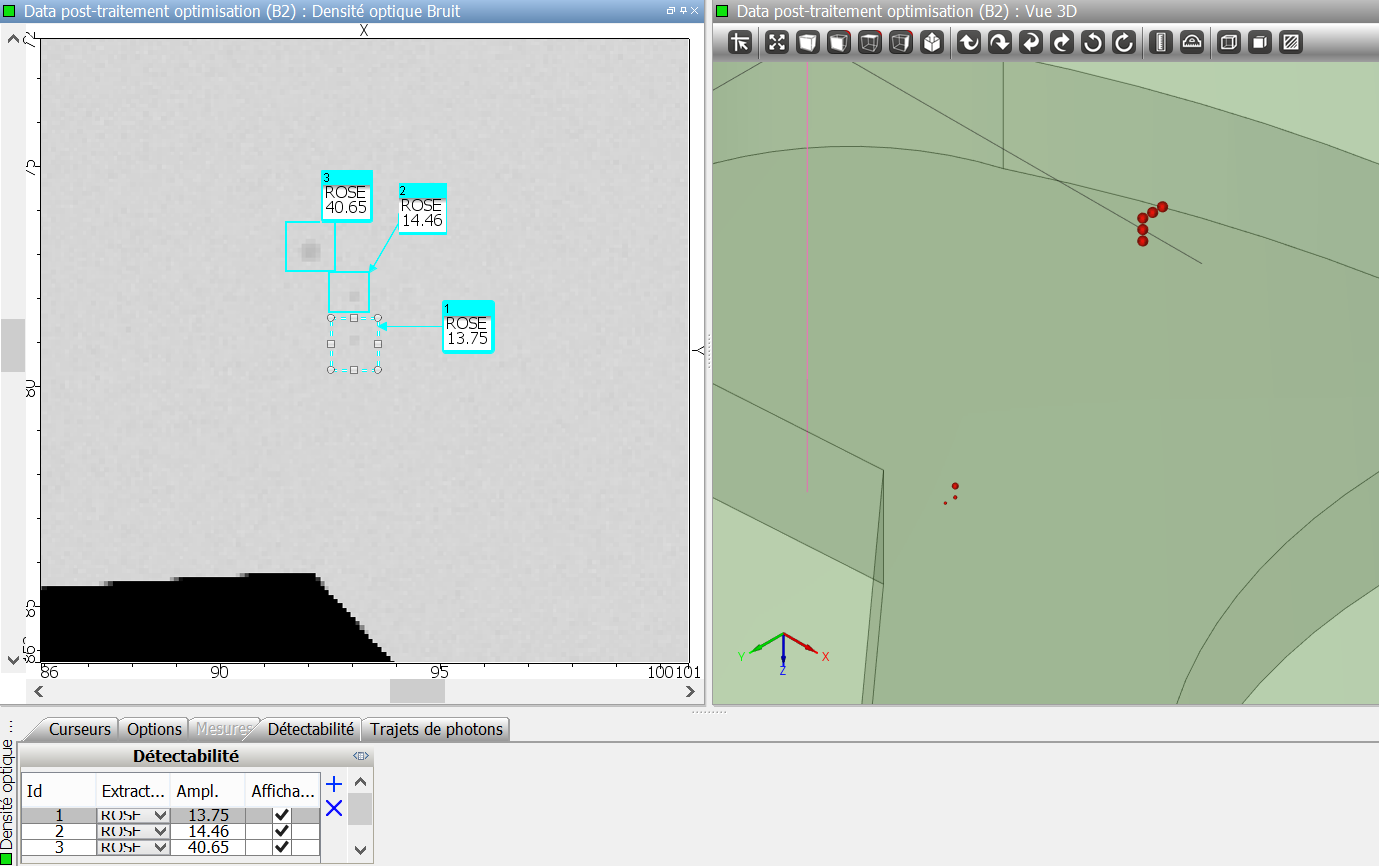

Vous pouvez définir plusieurs zones de mesure.
Avec le critère de Rose, un défaut est considéré comme détecté lorsqu’il a une valeur supérieure à 7.
Vous trouverez plus d’informations à propos de ces critères dans des articles disponibles sur notre site web et dans le manuel utilisateur de CIVA.
