Définir des défauts tiltés dans CIVA ET

Dans le module Inspection Simulation (3D) de CIVA ET, des limitations existent sur l’orientation des défauts avec les pièces canoniques (plaques, tubes). Ainsi, dans ce module, avec ces pièces paramétriques simples, il n’est par exemple pas possible de modifier le tilt d’un défaut, et les calculs ne peuvent être réalisés que pour un défaut perpendiculaire à la surface de la pièce.

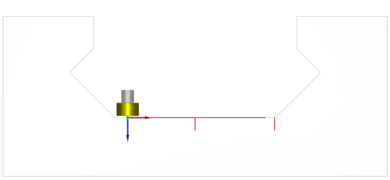

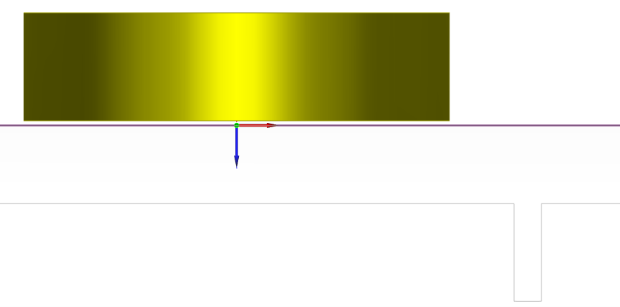

Depuis CIVA 2023, il est possible de définir des pièces de forme plus complexe dans le module Inspection Simulation (3D). Ces pièces complexes peuvent être obtenues soit à partir de de géométries paramétriques prédéfinies (profils de soudure, pied et rainure d’aube), soit par extrusion d’un profil CAO 2D. Quelques exemples sont visibles ci-dessous.





Contrairement aux pièces canoniques, dont la simulation est traitée avec une méthode semi-analytique qui permet d’avoir des calculs rapides mais avec certaines limitations, ces pièces complexes sont résolues avec une méthode numérique (méthode « FIT », pour « Finite Integration Technique ») permettant d’avoir moins de limitations sur la forme de la pièce, mais aussi sur l’orientation du défaut, qui n’est plus obligatoirement perpendiculaire à la surface de la pièce.

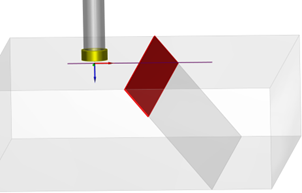

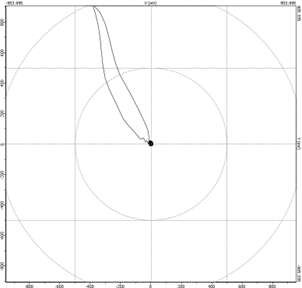

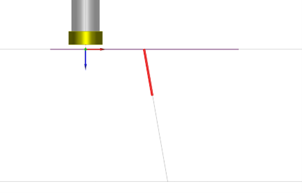

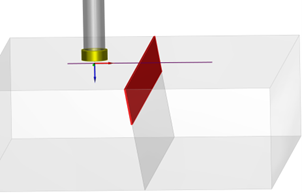

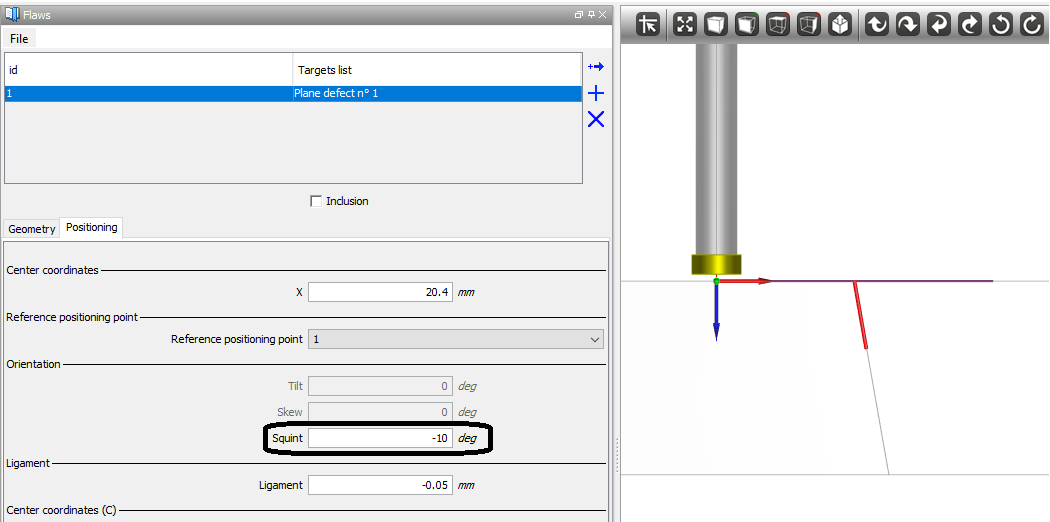

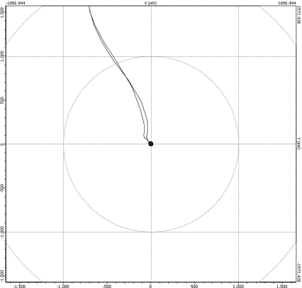

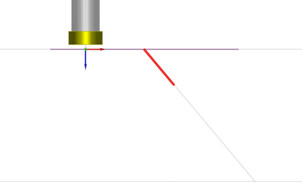

Bien qu’avec ce type de pièce, dans la version CIVA 2023, la géométrie de la pièce et du défaut soit considérée invariante dans la direction d’extrusion, il est désormais possible d’étudier l’impact du tilt du défaut sur le signal mesuré. Les résultats ci-dessous montrent le signal obtenu pour deux valeurs de tilt : 10° et 40°. Ainsi, si l’on veut modifier le tilt d’un défaut sur une plaque simple, il suffit de définir la géométrie de la pièce via une CAO2D, et il sera possible de modifier cet angle.

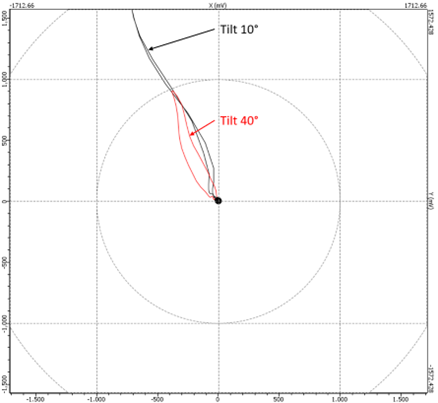

Les courbes superposées sont visibles sur l’image suivante, permettant de voir l’impact du tilt du défaut sur l’amplitude, la phase et la forme du signal.
