Définition de la liste de modes en calcul de champ UT

Depuis la version 2016 de CIVA, il est possible réaliser un calcul de champ ultrasonore en prenant en compte plusieurs rebonds sur la paroi. En effet, l’utilisateur peut définir le nombre de rebonds pris en compte par CIVA dans le calcul.

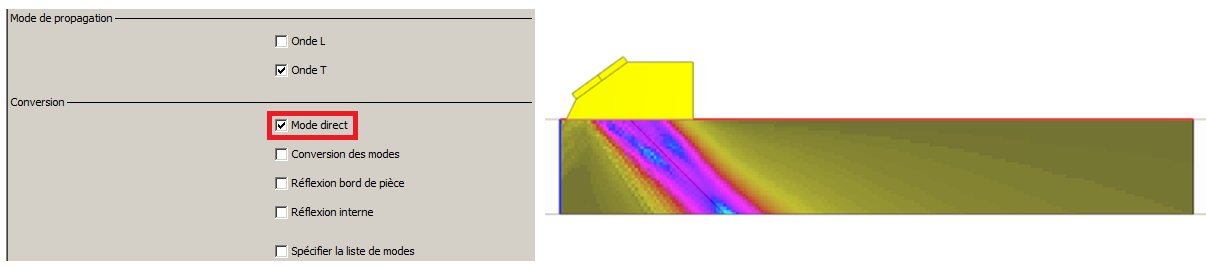

Ce réglage se réalise à partir du panneau « Réglage simulation » sous l’onglet « Options ». Par défaut, seul le mode direct sera calculé par CIVA. Cela correspond au trajet direct du faisceau ultrasonore.

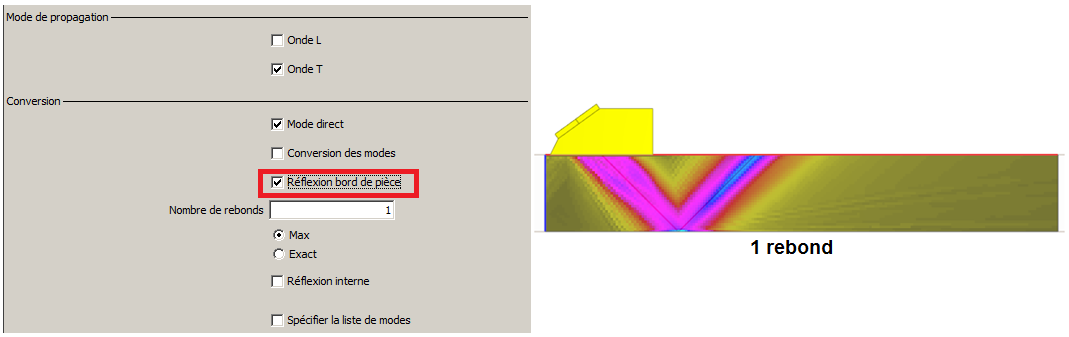

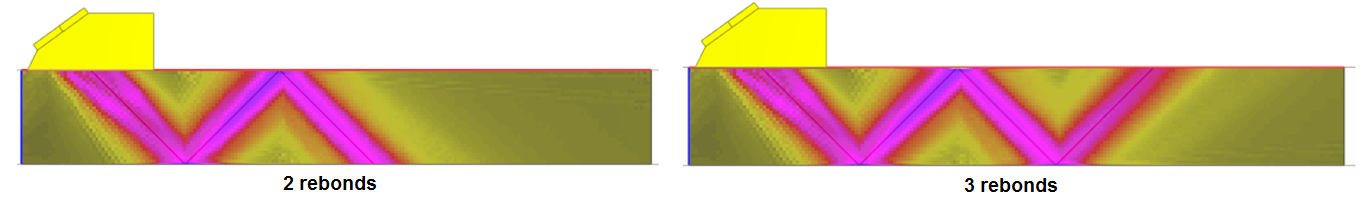

En activant l’option « Réflexion bord de pièce » il devient possible de définir le trajet ultrasonore à prendre en compte dans le calcul en définissant le nombre de rebonds.

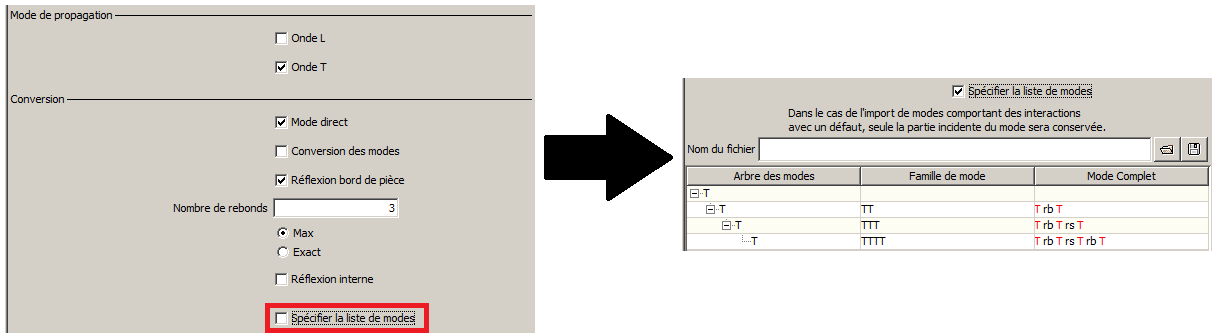

Il est également possible de vérifier et préciser les modes qui seront calculés par CIVA en sélectionnant l’option « Spécifier la liste de modes ». La liste de modes calculés apparait désormais dans l’interface.

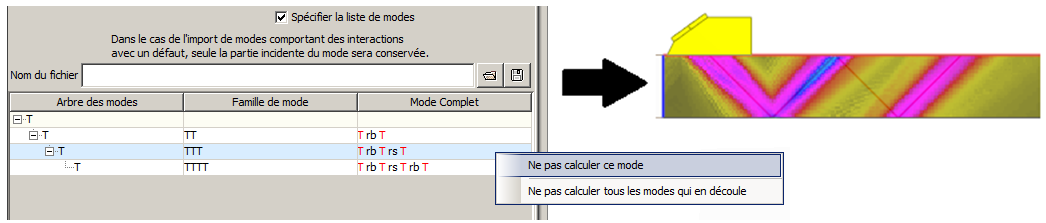

A l’aide d’un clic droit sur un mode particulier de cette liste, il est possible de supprimer un mode du calcul.

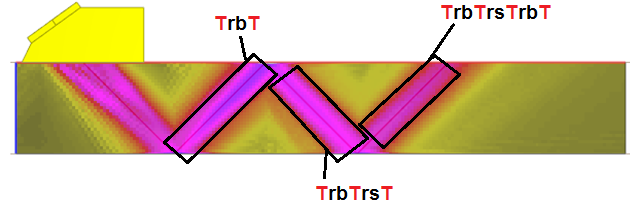

La liste de modes peut également être importée à partir d’un fichier texte. Pour cela, le fichier doit contenir, sur chaque ligne, un mode à prendre en compte. La nomenclature des modes est visible sur l’exemple ci-dessous (exemple d’onde T avec rebonds sur fond et surface). Il n’y a pas d’entête particulier sur ce fichier.

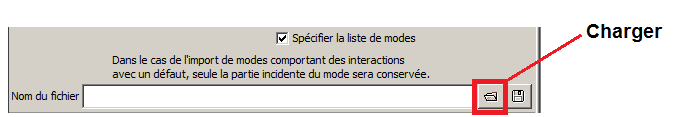

Cette liste de modes peut ensuite être importée à partir de la commande « Charger ».
