Définition d’un défaut « Zone d’interaction FE »

Vous souhaitez réaliser une simulation avec les modèles éléments finis dans CIVA ?  La première chose à faire est de choisir le défaut type « zone d’interaction EF » (éléments finis).

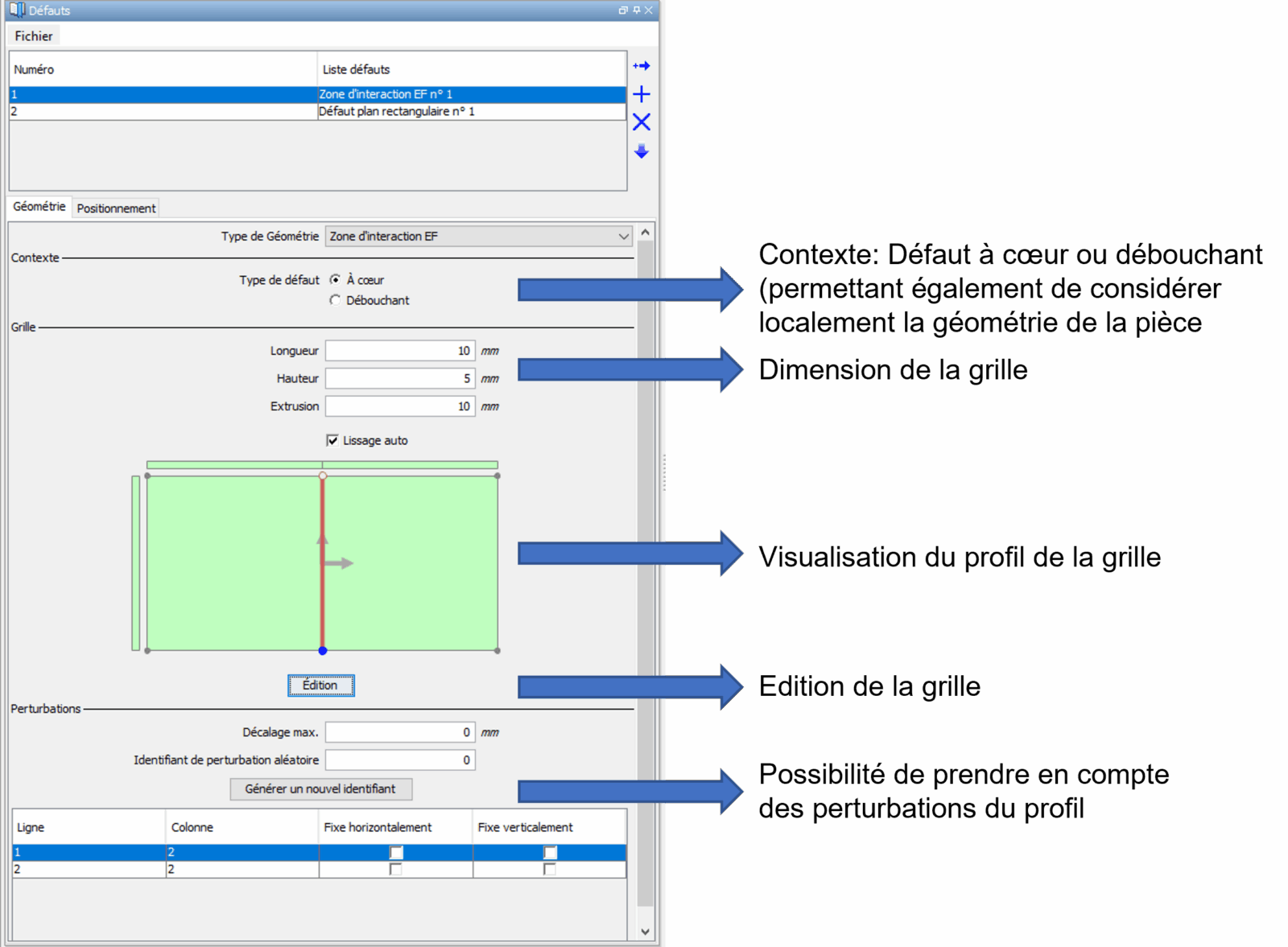

Avant de dessiner le profil de ce défaut depuis l’éditeur, il est nécessaire de définir le « contexte », à savoir si ce défaut sera considéré comme à cœur dans la pièce ou débouchant en paroi interne ou externe (et donc si la géométrie de la pièce sera partiellement incluse dans la zone de calculs éléments finis).

Il faut ensuite renseigner les dimensions de la zone 3D dans laquelle le défaut sera créé (il faut que cette zone englobe tout le(s) défaut(s) considéré(s) : le défaut peut être plus petit que la zone, son extrusion, en revanche, sera de la dimension de celle-ci).

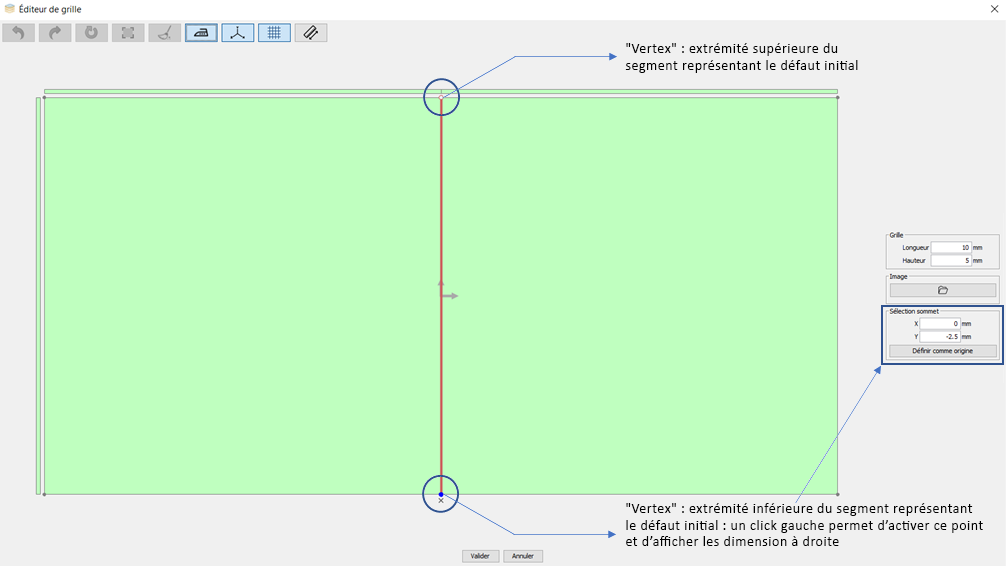

L’étape suivante consiste à dessiner les différents profils du (des) défaut(s). Il faut donc entrer dans l’éditeur et dessiner segment par segment le profil souhaité (à partir de « vertex » prédéfinis, voir copie d’écran ci-dessous). La grille est initialisée avec un trait rouge au centre, qui correspond à un défaut plan de même hauteur que la zone. Nous vous recommandons de partir de ce défaut. En cliquant sur l’une des extrémités de ce défaut, un point bleu apparait. Il est alors possible de modifier les coordonnées, soit avec la souris, soit en rentrant ses coordonnées dans la fenêtre « sélection sommet ».

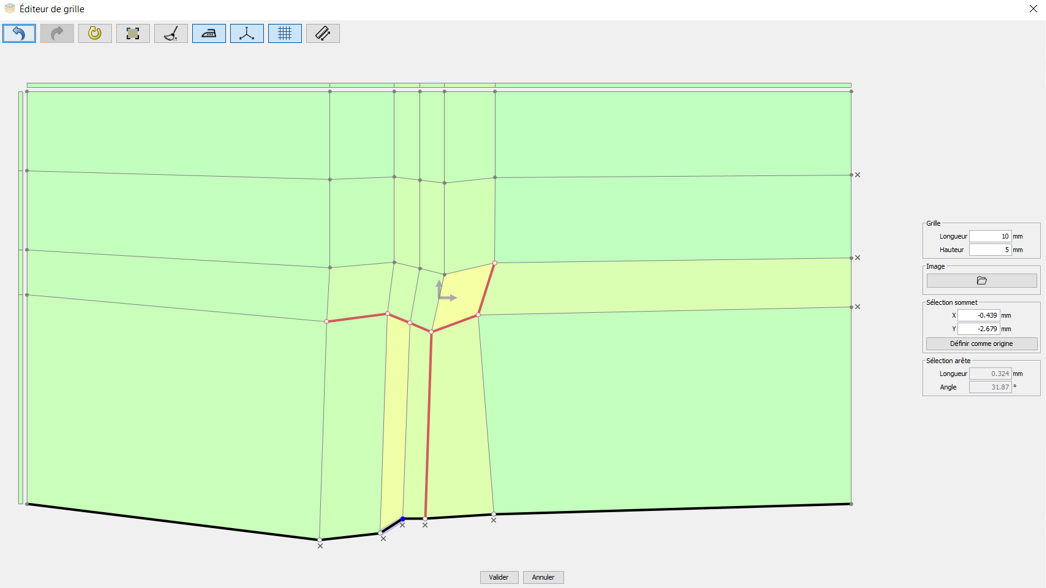

Afin de modifier la taille du défaut, sa forme, d’ajouter d’autres défauts voire de modifier la forme de la grille, il faut ajouter des lignes (ou segments). Pour ajouter des lignes, positionnez votre souris sur une ligne grise ou un segment du défaut déjà existant (rouge), et faites un clic droit dessus. Une fois que vous avez créé plusieurs nœuds, vous pouvez ajouter les segments (rouge) qui définiront la forme de votre défaut en cliquant sur la ligne grise générée entre deux nœuds. Cette ligne passera en rouge.



Note 1 : Vous pouvez également diviser un segment rouge en cliquant (bouton gauche de la souris) sur la ligne entre les deux vertex définissant ce segment. Un nouveau vertex apparaitra. Il suffira alors de double cliquer sur le segment non souhaité, qui repassera en gris.

Note 2 : Si vous avez choisi un défaut débouchant, vous pouvez également modifier le profil de la grille, ce qui engendrera la création d’un fond complexe pour lequel les calculs seront réalisés avec les modèles EF de CIVA.



Pour supprimer une ligne, grise cliquez sur le  » x  » qui apparait juste en dessous (sur le bord de la grille).

Nous espérons que ces éléments vous aideront à définir vos défauts « zone d’interaction EF ».

Vous trouverez plus d’information dans le manuel utilisateur de CIVA.
