Estimateur de Photons
L’une des options les plus complexes à paramétrer dans les modules CIVA RT et CT est le nombre de photons simulés lors d’un calcul Monte-Carlo. Il doit être suffisamment important pour obtenir un résultat correct et réaliste, mais pas trop élevé, ce qui entrainerait un temps de calcul prohibitif.
Le nombre de photons à modéliser dépend principalement des paramètres suivants :
- La source de rayonnement X (ou gamma)
- Le matériau traversé
- L’épaisseur de ce matériau
Dans CIVA 2015, un estimateur de photons à simuler pour le calcul Monte-Carlo a été introduit. Cette option a été développée afin de définir un nombre adapté de photons à modéliser pour chaque configuration.
Afin d’illustrer le fonctionnement et l’utilité de cet outil, nous présentons ci-dessous un exemple d’inspection d’une tuyauterie par la méthode dite elliptique :

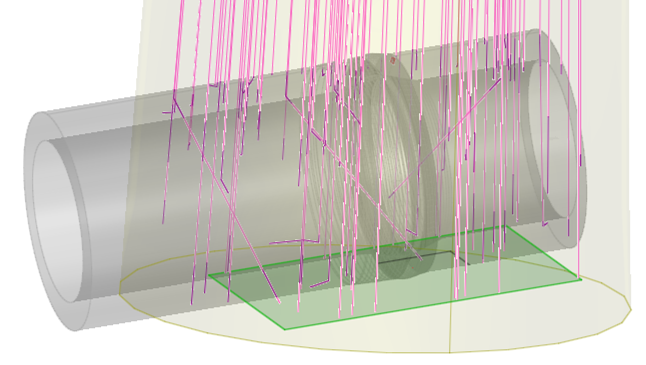

Visualisation 3D de la géométrie de l’objet à contrôler
Le résultat d’une simulation réalisée sans l’aide de cet estimateur et avec un nombre trop faible de « photons Monte-Carlo » est illustré ci-dessous :

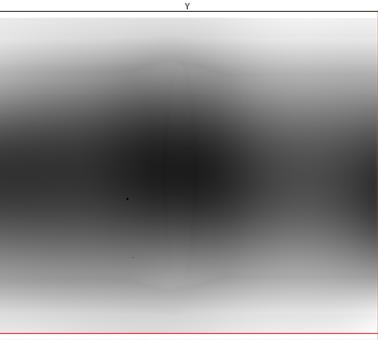

Simulation complète (intégrant le rayonnement direct et diffusé) avec un faible nombre de photons
Nous pouvons observer très nettement que le résultat n’est pas satisfaisant. La plupart des « pixels détecteur » n’ayant pas été impactés par un ou plusieurs photons, il est difficile de reconnaitre l’objet radiographié. Le nombre de photons paramétrés est insuffisant pour converger vers un résultat correct. Sans cet estimateur, il faudrait relancer le calcul autant de fois que nécessaire en augmentant le nombre de photons afin d’obtenir le résultat souhaité.
En cliquant sur le bouton « Estimation » dans les options de calcul, CIVA lance un rapide pré calcul Monte-Carlo. A la fin de ce calcul, CIVA propose à l’utilisateur le nombre minimum de photons à considérer pour obtenir un résultat correct.
A partir de cette estimation, nous relançons le calcul précédent en modifiant le nombre de photons simulés. Le résultat obtenu est affiché ci-dessous :

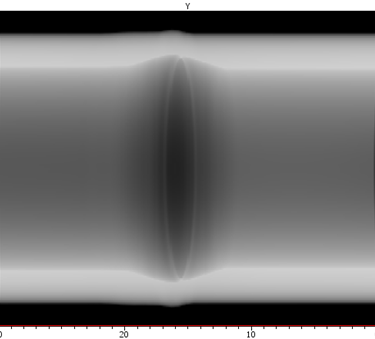

Simulation complète (intégrant le rayonnement direct et diffusé) avec un nombre de photons suffisant
L’objet à contrôler apparait très clairement, l’ellipse est bien visible.
Cet outil est une vraie aide pour l’utilisateur, car il permet de paramétrer le nombre de photons à simuler avec plus de facilité, de fiabilité, et en une fois.
Nous espérons que vous apprécierez cette nouvelle fonctionnalité de CIVA 2015 !
