Evaluation de la qualité du maillage dans le module CIVA UT FEM

Le temps de calcul est un aspect critique des simulations basées sur des modèles par éléments finis, en particulier dans les modules « Calcul de calcul de champ EF » et de « Simulation d’Inspection EF ».

Afin d’optimiser au mieux les temps de calcul, il est essentiel de s’assurer que les options sont correctement paramétrées avant de lancer les calculs. La vérification du maillage fait partie intégrante de ce processus de vérification.

Dans ce contexte, CIVA propose deux outils de pré-analyse pour l’évaluation du maillage avant le calcul : « Niveau de maillage 1 » et « Niveau de maillage 2 » (dans Paramètres de simulation > Options).

Pour les configurations avec balayage mécanique, l’évaluation du maillage peut être effectuée soit pour la position actuelle, soit pour toutes les positions. Dans tous les cas, le maillage ne sera affiché qu’à la position actuelle.

Niveau de Maillage 1: Permet de créer et de visualiser le maillage. Des alertes de premier niveau seront également affichées si la configuration pose problème et que le maillage ne peut pas être généré.

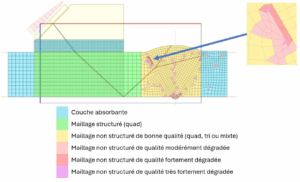

Niveau de Maillage 2: Basée sur le « Niveau de maillage 1 », cette procédure ajoute une analyse plus détaillée, qui inclut une mise en évidence par code couleur de la qualité des éléments du maillage susceptibles d’avoir un impact négatif sur le temps de calcul.
