Identification de mode dans CIVA GWT
Un outil d’identification des modes est maintenant disponible dans CIVA GWT. Il permet de décomposer un A-Scan selon les différentes contributions modales à l’origine du ou des échos.
Pour cela, il faut aller dans la Toolbox (onglet « Options Affichage ») et décocher l’affichage de tous les modes selon une même couleur, puis choisir une couleur distincte et afficher les modes qui contribuent à l’écho (voir ci-dessous).

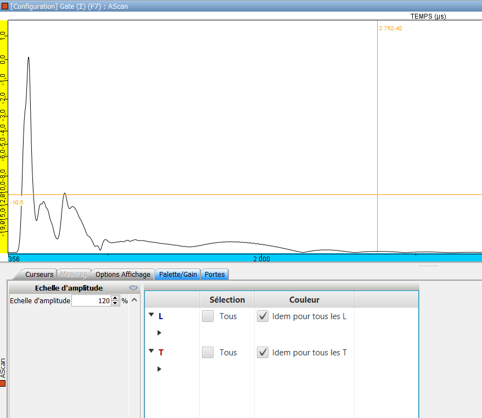

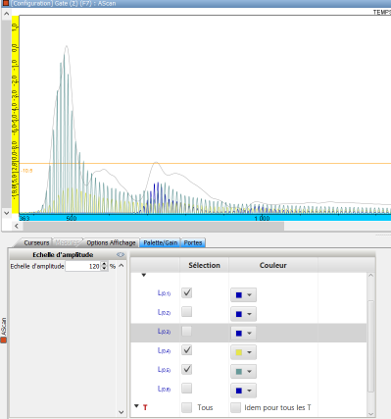

Option d’afficahge du A-Scan : à gauche, état inital ; à droite, identification des différents modes
Par ailleurs, l’identification des modes peut également s’appuyer sur d’autres éléments :

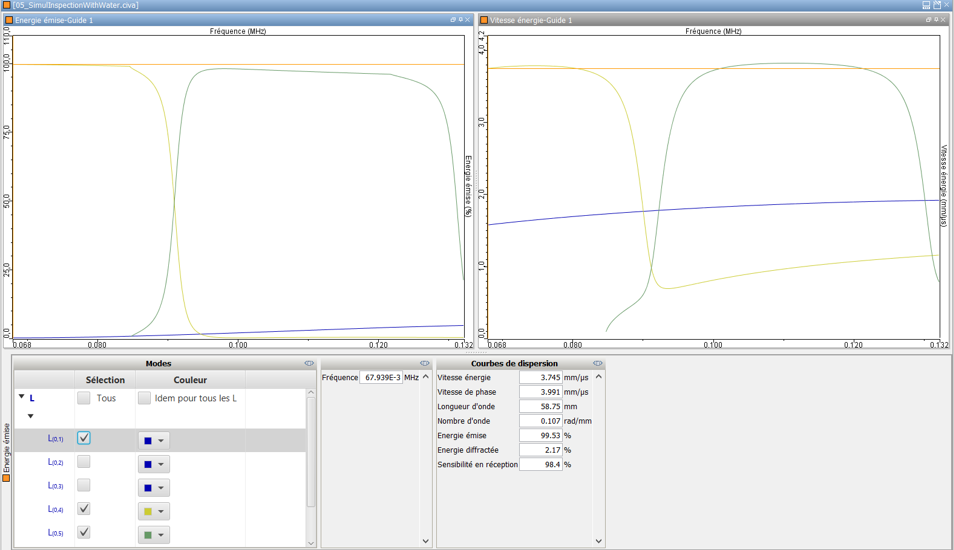

- Les courbes de dispersion de l’énergie émise par le traducteur et sa sensibilité en réception sont très utiles, et permettent d’identifier les modes effectivement sensibles en émission et réception.
- Pour chacun des modes déterminés précédemment, on peut estimer le temps de vol du traducteur au défaut pour un aller simple à l’aide de la courbe de dispersion de la vitesse d’énergie.
