Inspection d’une pièce CAO 2D par le côté extrudé

CIVA dispose d’un outil de dessin CAO qui permet de construire la pièce que l’on souhaite inspecter. Un code de couleur permet de spécifier la nature des éléments dessinés. La couleur rouge définit une surface, le bleu définit un côté, le vert correspond à un fond et le jaune à une interface.

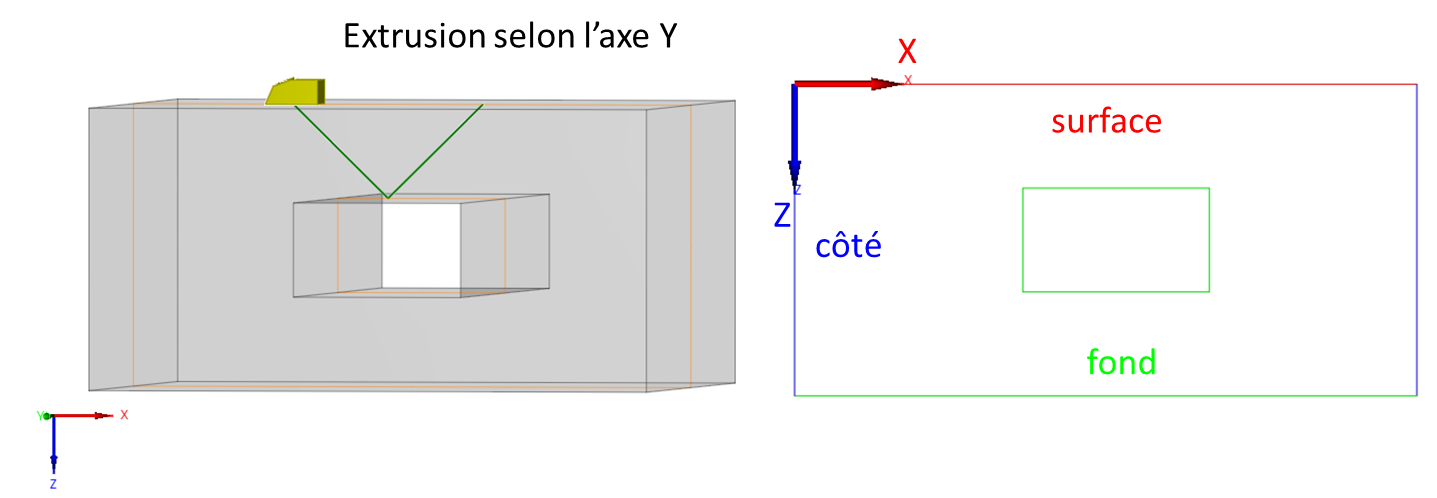

Par défaut, l’extrusion d’un profil se fait selon l’axe Y.

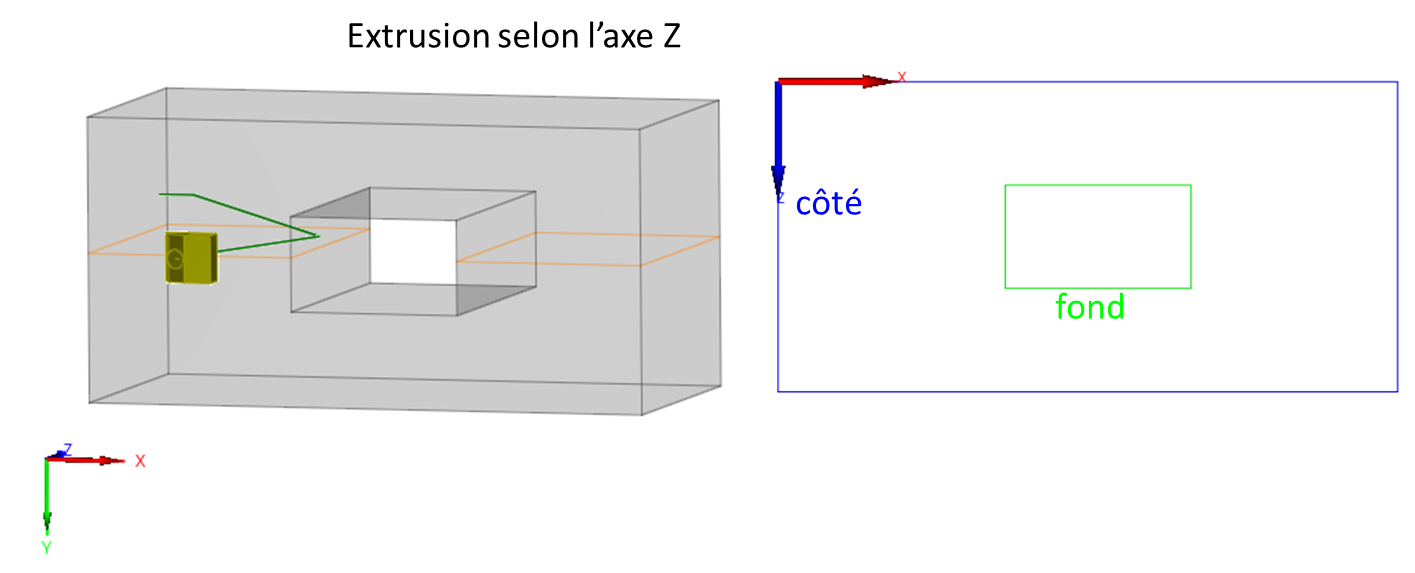

Une extrusion selon l’axe Z permet de simuler un contrôle par la face extrudée. Pour cela, il suffit d’appliquer la couleur bleue (côté) ou verte (fond) au profil que l’on souhaite extruder. Le choix de la couleur détermine la capacité à rebondir et calculer des échos après rebonds sur les surfaces choisies. Dans l’exemple ci-dessous, le trou est dessiné en vert afin de pouvoir effectuer des rebonds sur celui-ci et calculer les échos associés.
