Modes de curseurs en Courants de Foucault

En inspection CF, le signal exploitable est souvent la variation d’impédance de la sonde donnée dans le plan complexe. Ce signal se caractérise par son amplitude et par sa phase. Dans CIVA, il est possible d’activer le mode « curseur » qui permet à l’utilisateur d’obtenir l’amplitude, la phase, ainsi que les parties réelle et imaginaire du signal calculé. Deux modes de curseur sont disponibles, l’un permettant d’afficher ces valeurs  pour chaque  position de la sonde, l’autre permettant de rechercher automatiquement le maximum.



Mode curseur simple

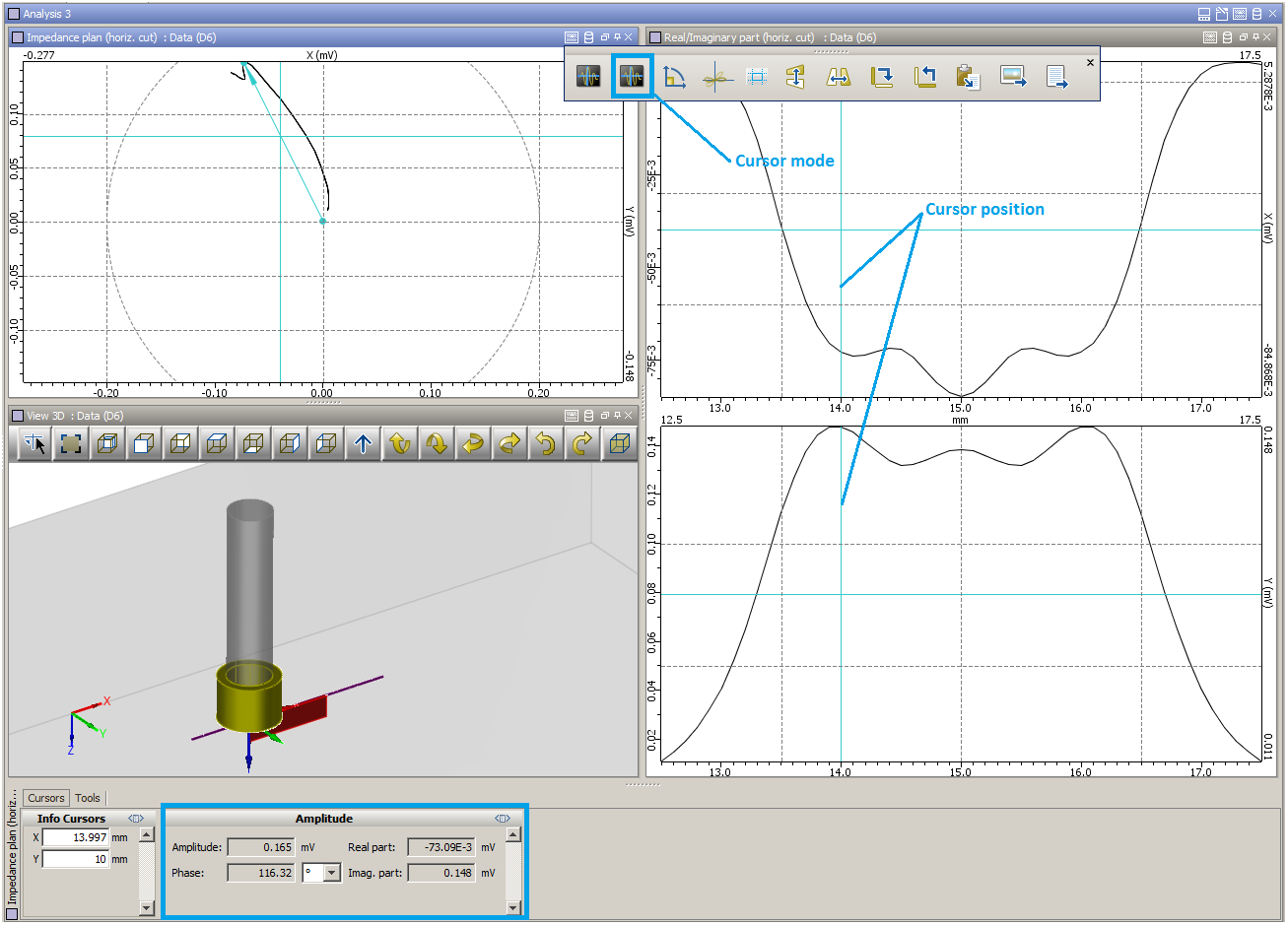

Cet outil s’active à partir du menu « Outils image » (2^ème icône, cf. figure ci-dessous), il permet d’obtenir les valeurs mesurées à partir de l’origine du plan d’impédance.





Les valeurs aux différentes positions de la sonde s’obtiennent en déplaçant le curseur contrôlant la position de la sonde (depuis la vue 3D, ou bien avec le curseur vertical d’une des courbes d’analyse). Elles sont données dans la partie « Amplitude » de la barre d’outils. Le maximum d’amplitude peut être obtenu en plaçant manuellement le curseur à la position correspondant au maximum d’amplitude du signal dans le plan d’impédance.



Mode double curseur

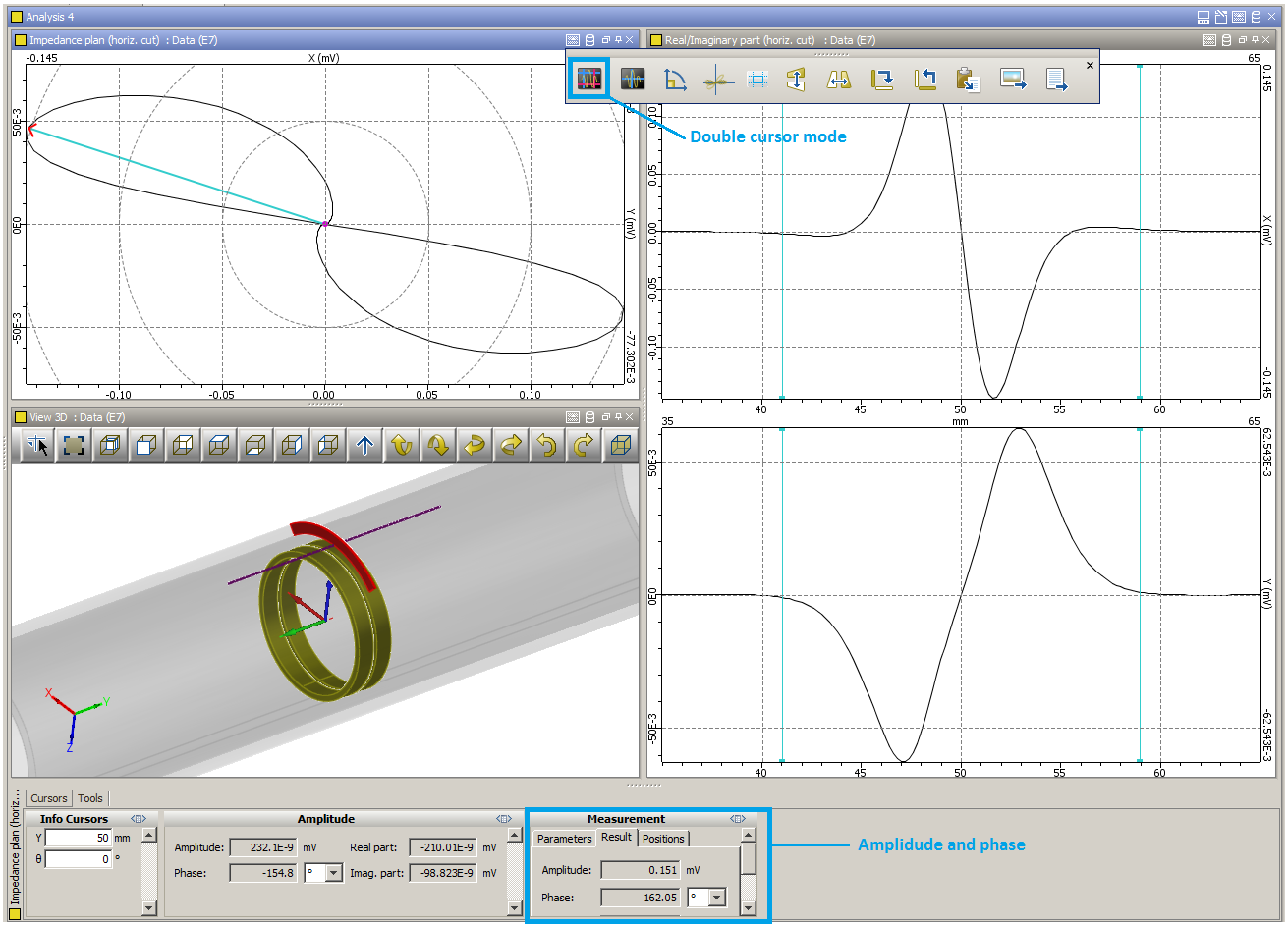

Un autre mode de curseur est également disponible dans CIVA, le mode double curseur. Il permet d’obtenir automatiquement le maximum d’amplitude d’un signal. Ce mode peut être activé à partir du menu « Outils image » (le 1^er icone permet de basculer entre le mode curseur simple et double curseurs). Dans ce mode, l’utilisateur peut sélectionner deux positions de la sonde à l’aide de deux curseurs ; l’amplitude maximum du signal entre les deux curseurs ainsi que sa phase sont alors automatiquement données dans la partie « Mesures » de la barre d’outils.





Deux modes de mesure peuvent être définis sous l’onglet paramètres :

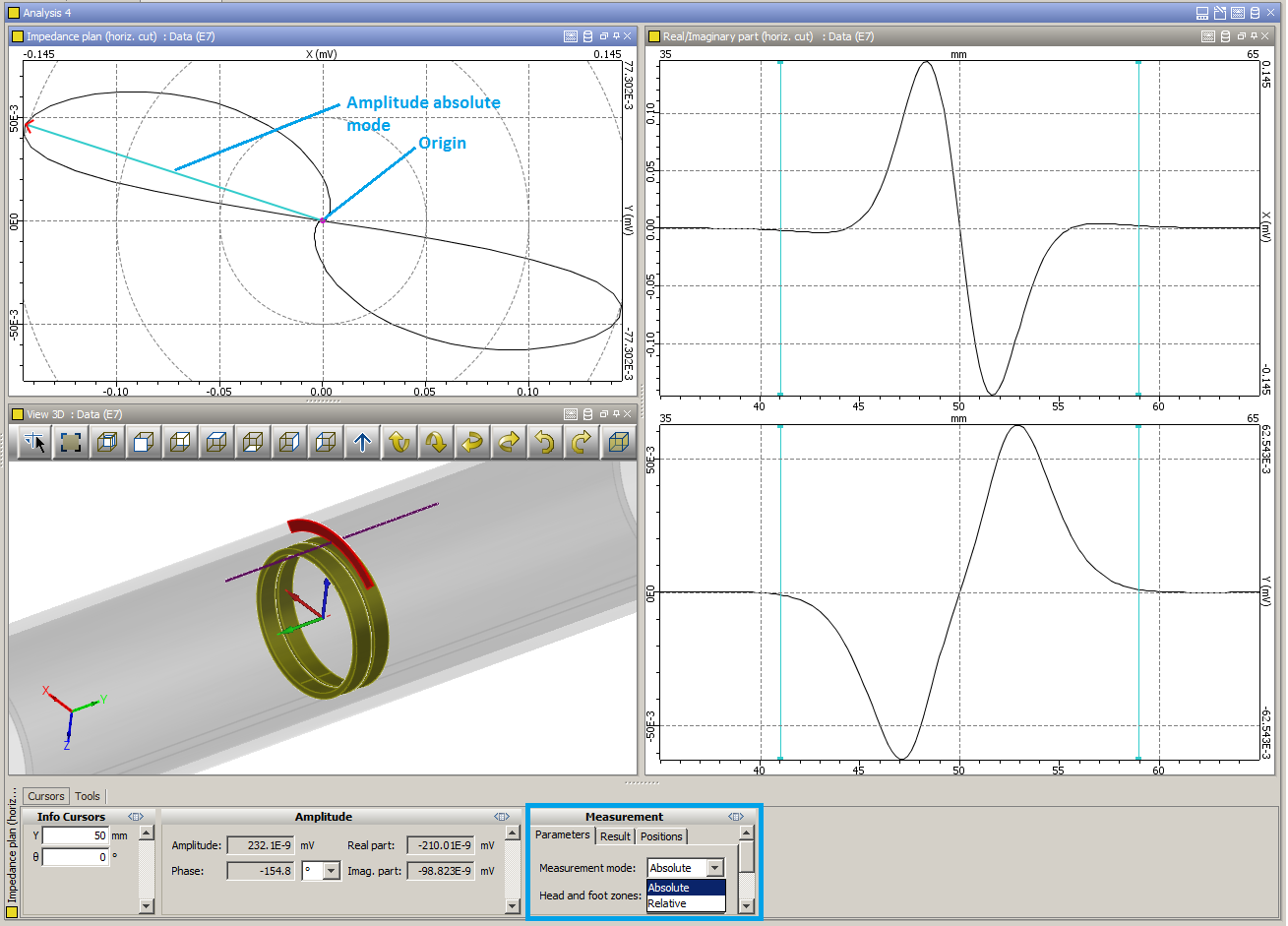

• Avec le mode de mesure « Absolu », l’amplitude mesurée correspond à l’amplitude du signal pris à partir de l’origine du plan d’impédance, comme dans le mode curseur simple.

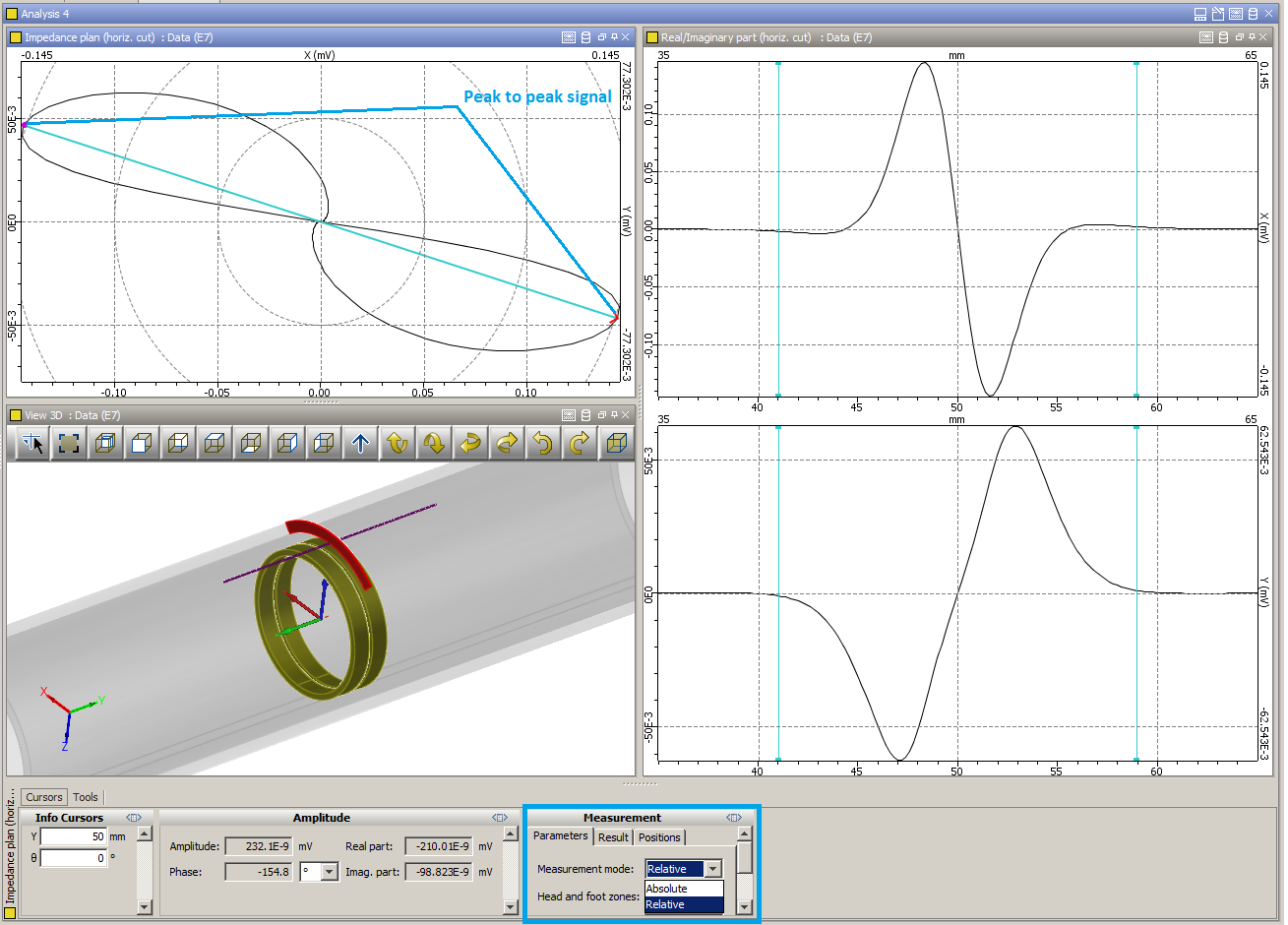

• Avec le mode « Relatif », correspondant à une mesure en mode différentiel, l’amplitude donnée correspond à l’amplitude entre les deux valeurs crêtes du signal.
