Option « Configurations adjacentes » pour les calculs de POD

Une courbe POD décrit la probabilité pour un système CND de détecter un défaut en fonction de sa taille considérant les paramètres influents et variables (i.e. « incertains ») de l’inspection. Les courbes POD peuvent être calculées par simulation dans le logiciel CIVA grâce à des outils dédiés disponibles depuis maintenant plus de 10 ans.

Une courbe POD est généralement associée à une voie d’acquisition. Mais il peut être parfois pertinent de tracer des courbes POD en rassemblant des données de contrôle issues de plusieurs voies si ces capteurs sont associés pour assurer la détection d’une même gamme de défauts au cours de l’inspection de la pièce. Il est également possible de faire cela dans CIVA grâce à l’option des « Canaux adjacents » disponible depuis CIVA 2020.

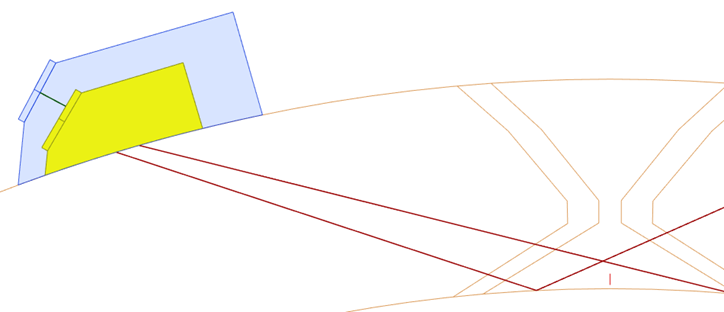

Prenons l’exemple de l’inspection UT d’une soudure illustrée par l’image ci-dessous. Un premier canal (« capteur bleu ») doit inspecter le volume de la soudure pour la partie interne de la tuyauterie, pendant qu’un autre canal vise plus la Zone Affectée Thermiquement.





Bien sûr, si l’on souhaite calculer la probabilité de détection d’une fissure longitudinale située dans le volume de la soudure côté paroi interne, if faut d’abord s’intéresser au canal « dédié ». Mais il peut être également pertinent de prendre en compte le canal « voisin », qui peut être en mesure de détecter des défauts manqués par le canal initial.

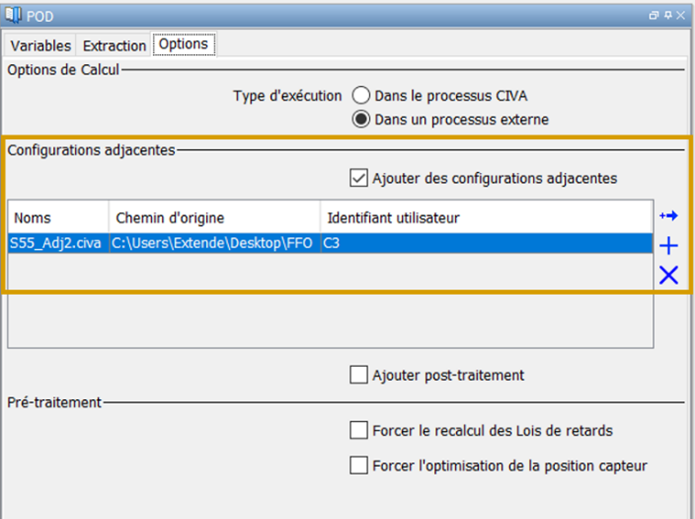

Pour faire cela, vous devez d’abord définir la simulation POD du canal « dédié » pour les différentes tailles de défaut et paramètres variables que vous voulez prendre en compte. Ensuite, il suffit d’associer le(s) canal(aux) voisin(s) en chargeant la(es) configuration(s) CIVA correspondante(s) dans le menu « Ajouter des configurations adjacentes », disponible dans l’onglet « Options » du panneau POD. Alors, CIVA appliquera le scenario de calcul POD pour les deux sondes, et prendra en compte dans la courbe POD finale le maximum du signal obtenu entre ces deux canaux pour chaque défaut.

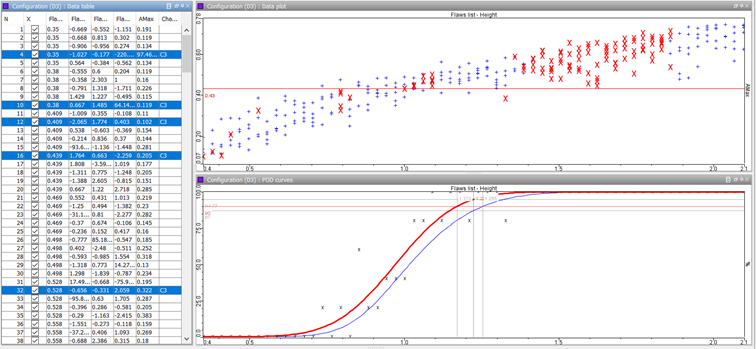

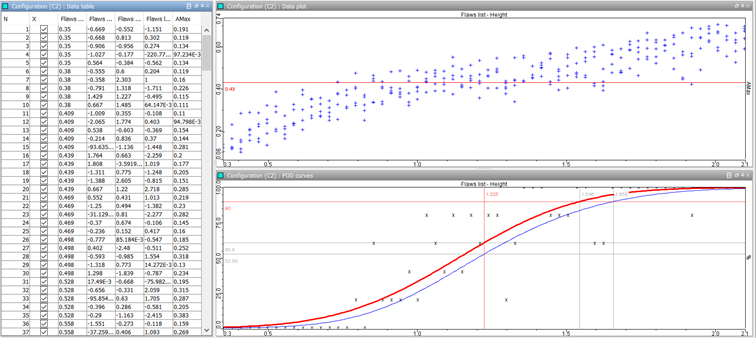

Dans cet exemple, la première courbe POD est obtenue en considérant uniquement le canal « dédié ». Le célèbre critère POD a90/95 (la taille de défaut à partir de laquelle on obtient 90% de Probabilité de Détection avec 95% de confiance) est évalué à 1,66mm. Sur la seconde courbe, le canal adjacent « C3 » a été ajouté dans l’étude POD. Comme beaucoup de « hits » sont obtenus sur les défauts considérés avec ce nouveau canal (quelques-uns de ces points apparaissent en rouge ci-dessous), le critère a90/95 est alors évalué à 1,26mm.
