Pentes internes et externes de délardage aux abords d’une soudure paramétrique dans CIVA UT

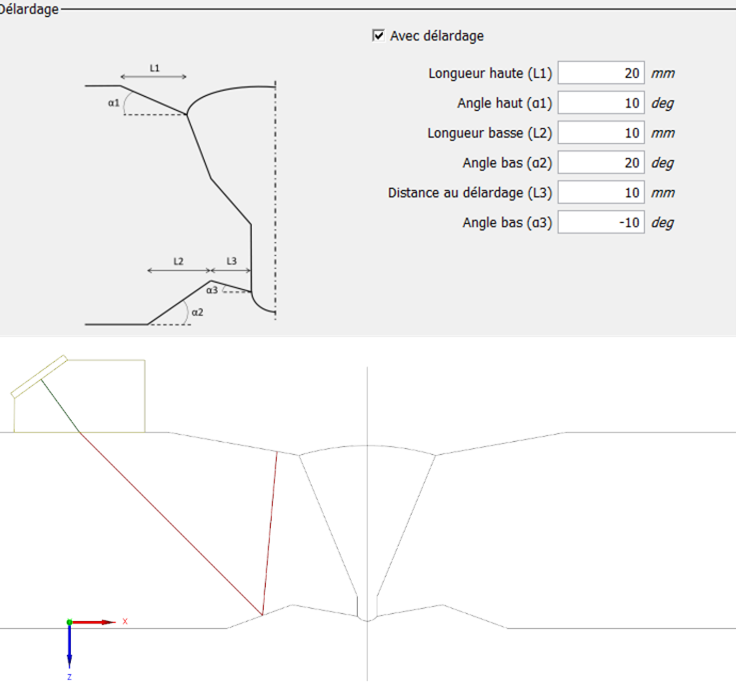

Il est maintenant possible dans CIVA UT de définir de façon paramétrique des pentes de délardage en parois interne et externe aux abords d’une soudure. Pour cela, il vous suffit de définir un type de géométrie « Soudure » dans le panneau « Pièce » et d’activer les pentes dans le panneau « Caractéristiques > Epaisseur, délardage > Délardage > Avec délardage ». Il faut ensuite définir une longueur et un angle pour chaque pente (pente simple en paroi externe et pentes doubles en paroi interne).

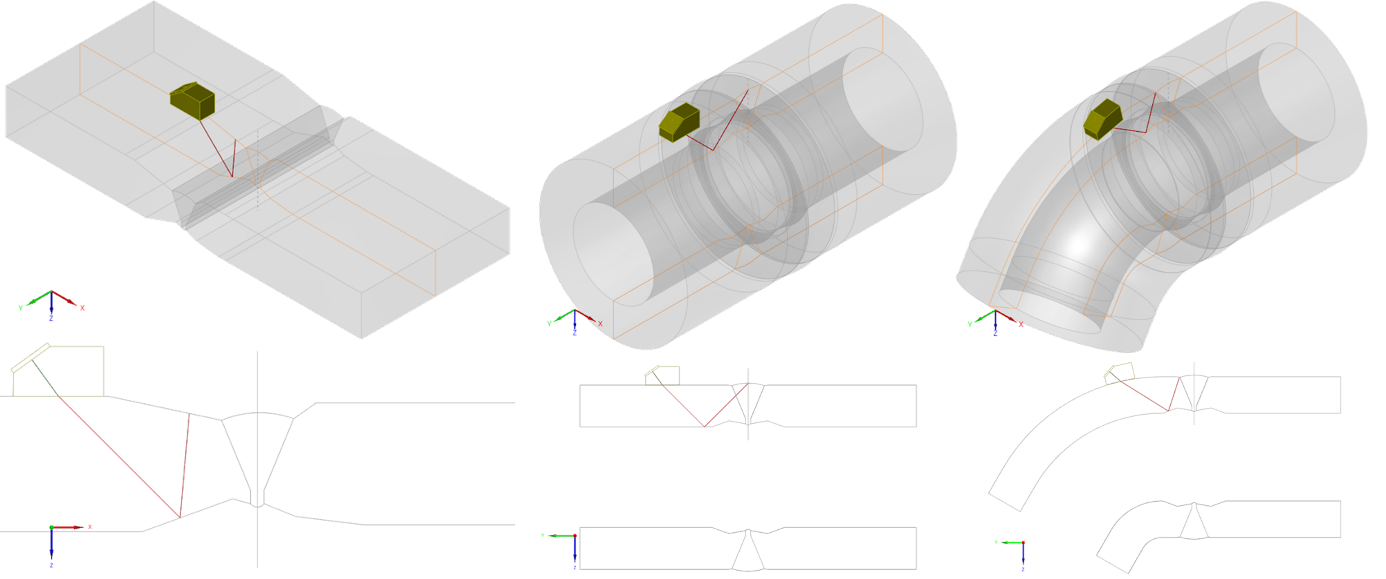

Pour que le profil de pièce soit valide, il est nécessaire de respecter la contrainte de construction d’une épaisseur de métal soudé inférieure à l’épaisseur du métal de base. L’ajout de pentes de délardage (symétriques ou non de part et d’autre de la soudure) est compatible en configurations plane et cylindrique de soudure, permettant ainsi la construction de plaque, tube, jonction tube et coude. Cette nouvelle fonctionnalité CIVA permet alors l’évaluation de la sensibilité d’un procédé d’inspection UT à des variations de pentes aux abords d’une soudure dans le cadre d’études paramétriques !
