Pièces complexes dans CIVA SHM

Le module SHM de CIVA 2023 permet de simuler le monitoring par ondes guidées de pièces de formes plus complexes que ce qui était possible auparavant, notamment des coudes, des manchettes et des pièces présentant plusieurs profils de courbure.

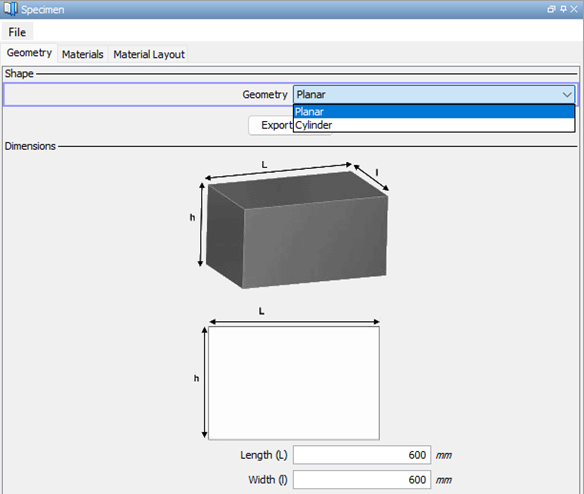

Néanmoins, le panneau pièce dans l’interface CIVA ne propose toujours que deux types de géométrie : Plane et Cylindrique.





En effet, ces pièces complexes sont construites à partir de profils initiaux de pièce plane ou tubulaire.

Le module SHM repose sur une méthode d’éléments finis spectraux 3D où le maillage est complètement piloté par le logiciel. Celui-ci est d’abord généré à partir du profil générique canonique de la pièce (plane ou tubulaire) avant de suivre les modifications et déformations appliquées à la géométrie initiale permettant de générer la pièce complexe avec son maillage adapté et structuré.



Ainsi :

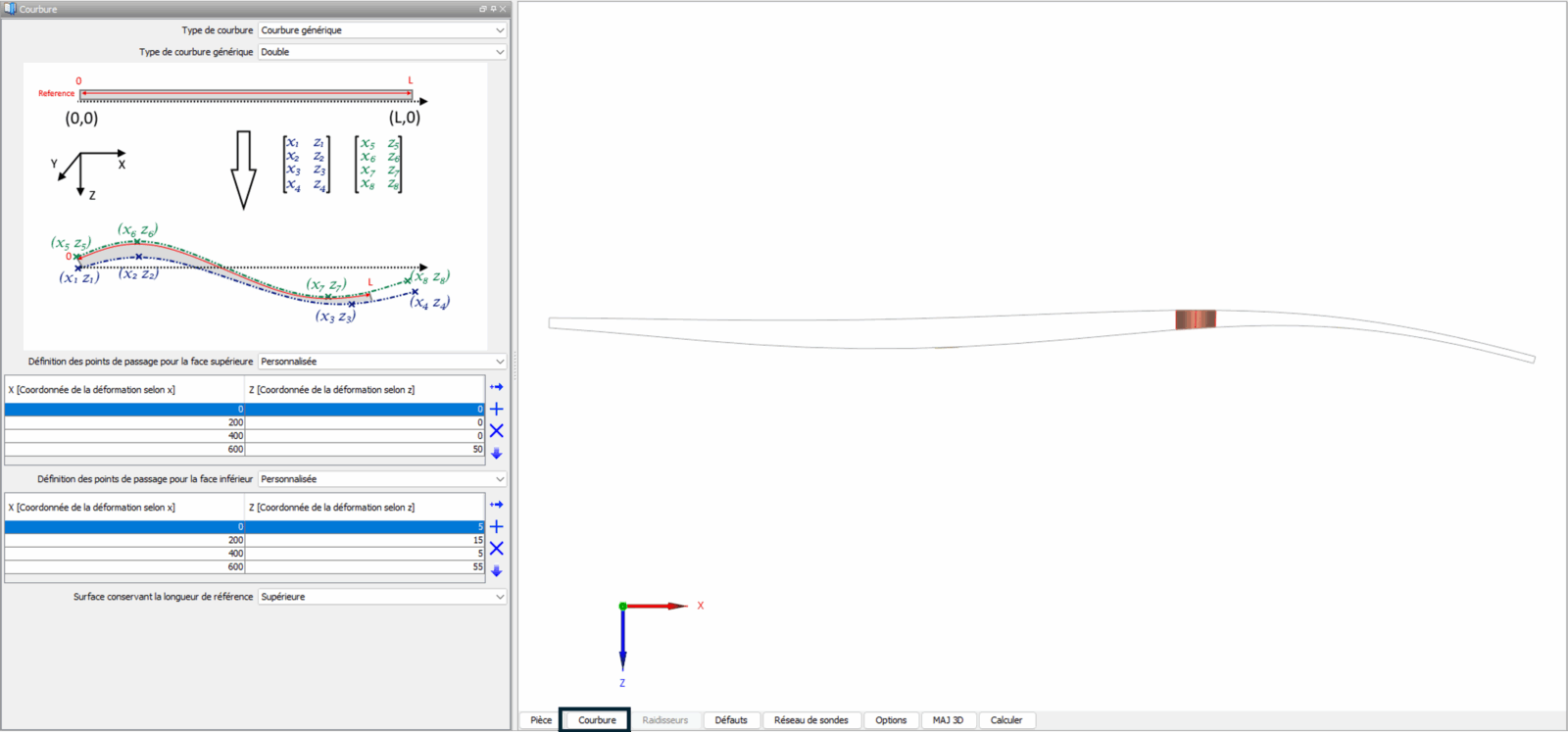

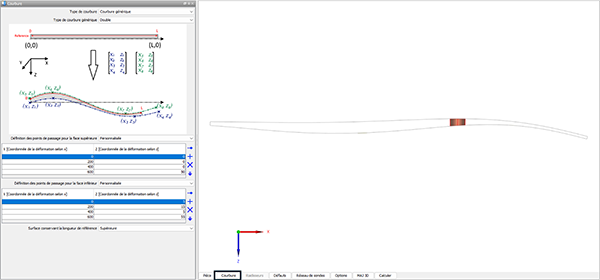

• A partir d’une pièce plane, c’est le panneau « Courbure » qui permet de créer des pièces à profil irrégulier, via la définition d’un profil médian unique, ou bien de 2 profils différents appliqués sur la partie supérieure et inférieure de la plaque induisant une variation d’épaisseur.

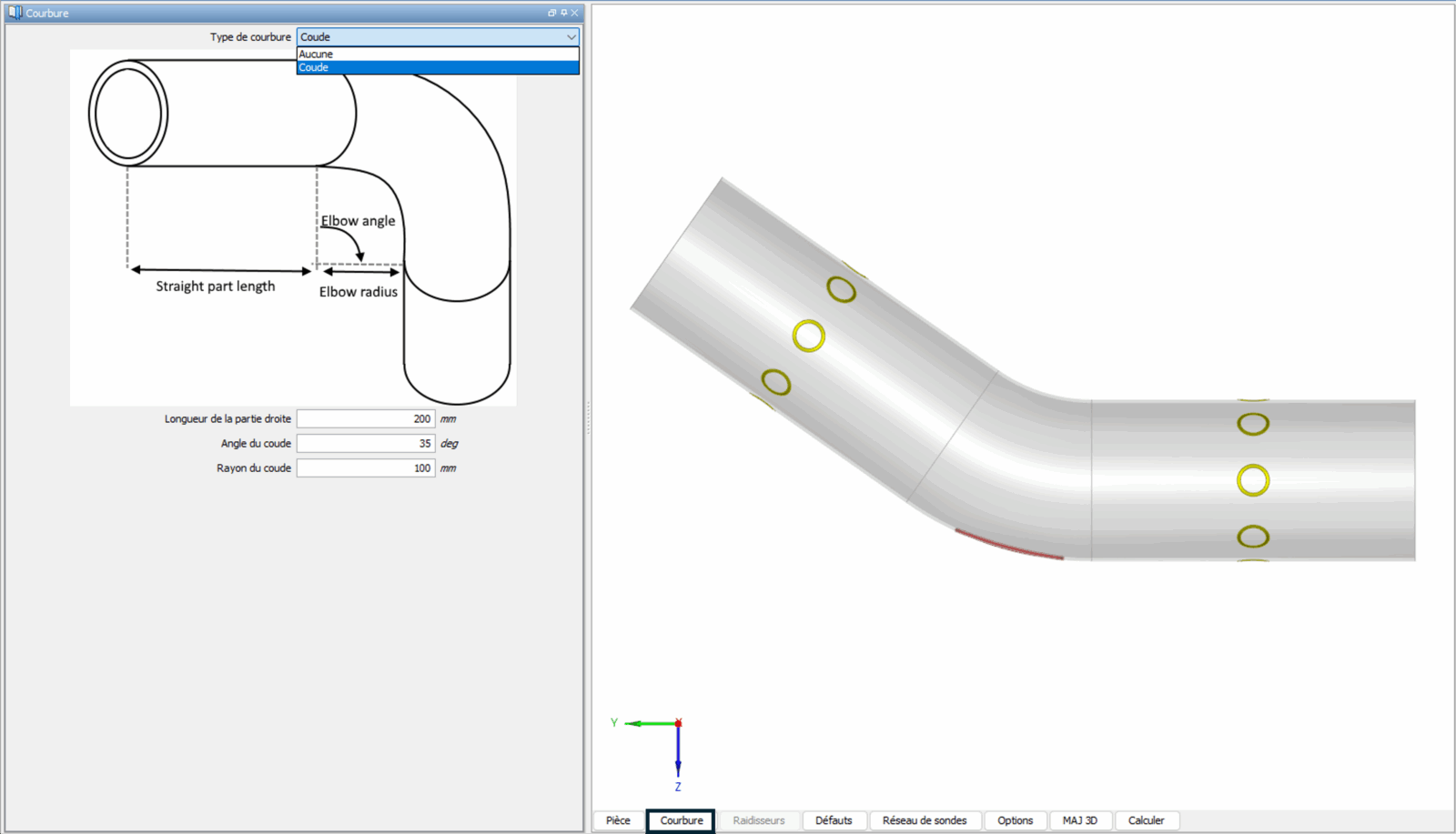

• A partir d’une pièce tubulaire, c’est aussi à partir du panneau « Courbure » que l’on peut choisir un profil de coude qui s’applique au cylindre initialement défini.

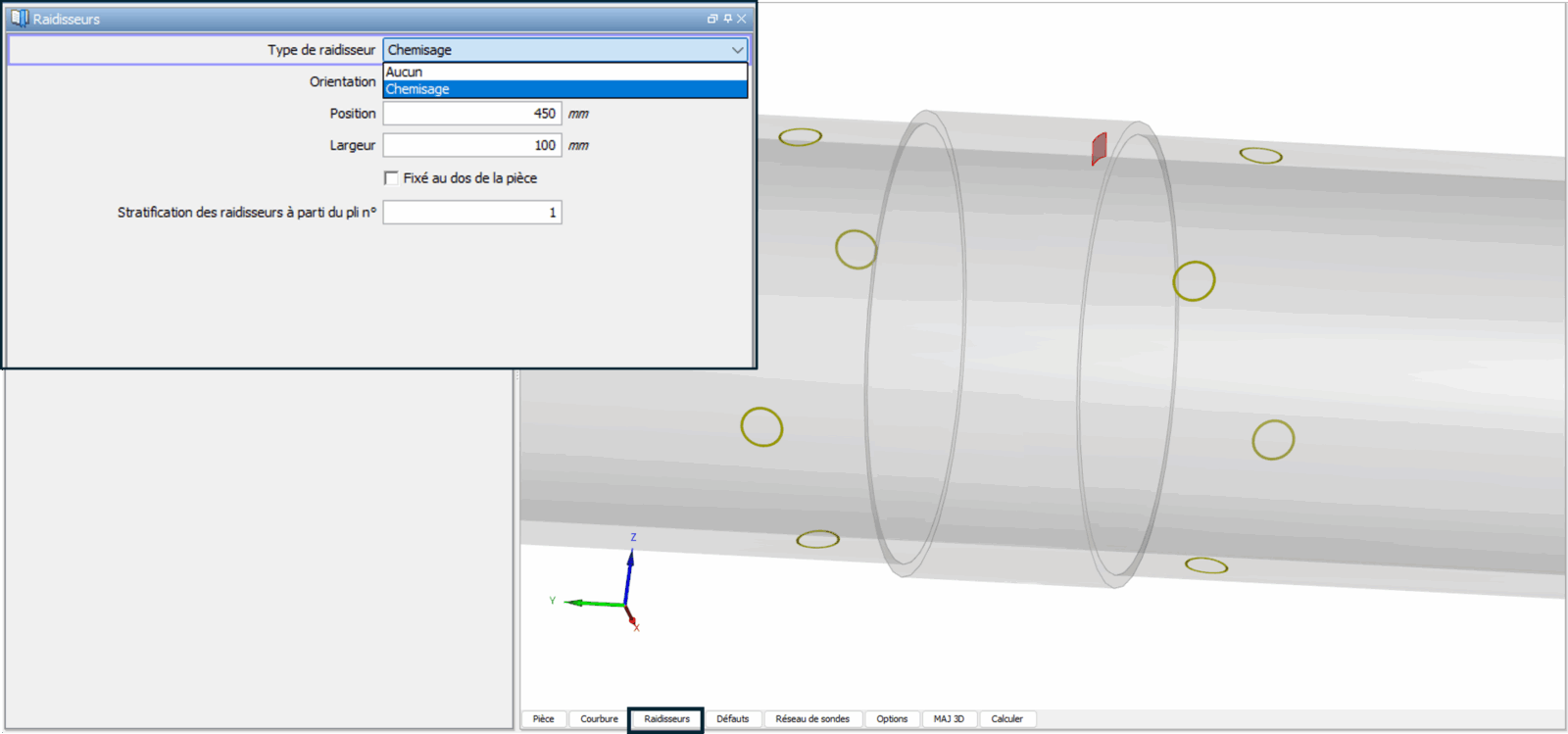

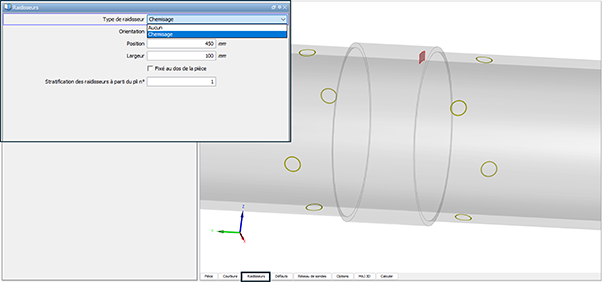

• A partir d’une pièce plane ou tubulaire multicouches, c’est via le panneau « Raidisseur » que l’on peut définir une pièce de type manchette (ou « chemisage ») en définissant sur quelle couche et sur quelle portion de la longueur de la pièce se positionne cette manchette.
