Pré-traitements UT en étude paramétrique

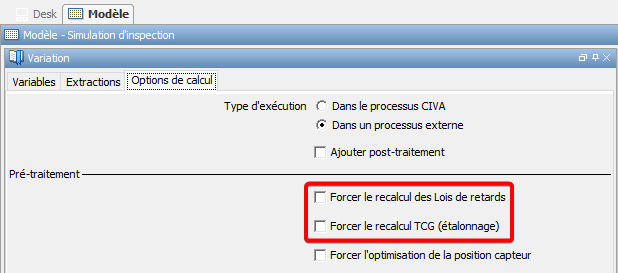

L’onglet « Options de calcul » du panneau « Variation » dans le modèle d’une étude paramétrique comprend une liste de pré-traitements. Les plus courants sont :
- Forcer le recalcul des Lois de retards
- Forcer le recalcul TCG (étalonnage)
Pour chaque variation comprise dans l’étude paramétrique, un pré-traitement permet d’automatiser le calcul d’un réglage devant être réalisé manuellement dans le modèle CIVA. Typiquement, cela peut être le lancement du calcul des lois de retard pour un traducteur multiéléments ou encore celui de l’étalonnage TCG depuis l’outil « TCG simulée ».
Par défaut, aucun pré-traitement n’est activé. Cela signifie par exemple que les lois calculées dans le modèle seront appliquées telles quelles à chaque variation/calcul de l’étude paramétrique. Il est nécessaire d’activer le pré-traitement afin de mettre à jour les réglages (par exemple les lois de retard) à chaque nouvelle variation. Le même mode de fonctionnement est considéré pour les TCG.
L’activation ou non des pré-traitements dépend donc de l’objectif de l’étude.
Exemple
On considère un traducteur multiéléments dont les lois ont été calculées à partir d’un matériau de référence. Les propriétés de ce matériau sont définies comme paramètres variables.
Deux cas de figure peuvent alors se présenter :
- Le premier consiste à évaluer l’impact que présente le changement de matériau en considérant le réglage multiéléments initial. Dans ce cas, il n’est pas nécessaire d’activer le recalcul des lois de retard.
- En revanche, l’option doit être cochée si l’objectif est de réadapter les lois à chaque nouveau matériau considéré (e.g., pour maintenir un angle de déviation constant).
Ainsi, lors de la définition du modèle, il est important de vérifier si des paramètres variables peuvent avoir un impact sur les réglages, et s’il semble nécessaire de forcer le recalcul de ces réglages en fonction de l’objectif de l’étude.
