Reconstruction de données comparable à votre image d’acquisition

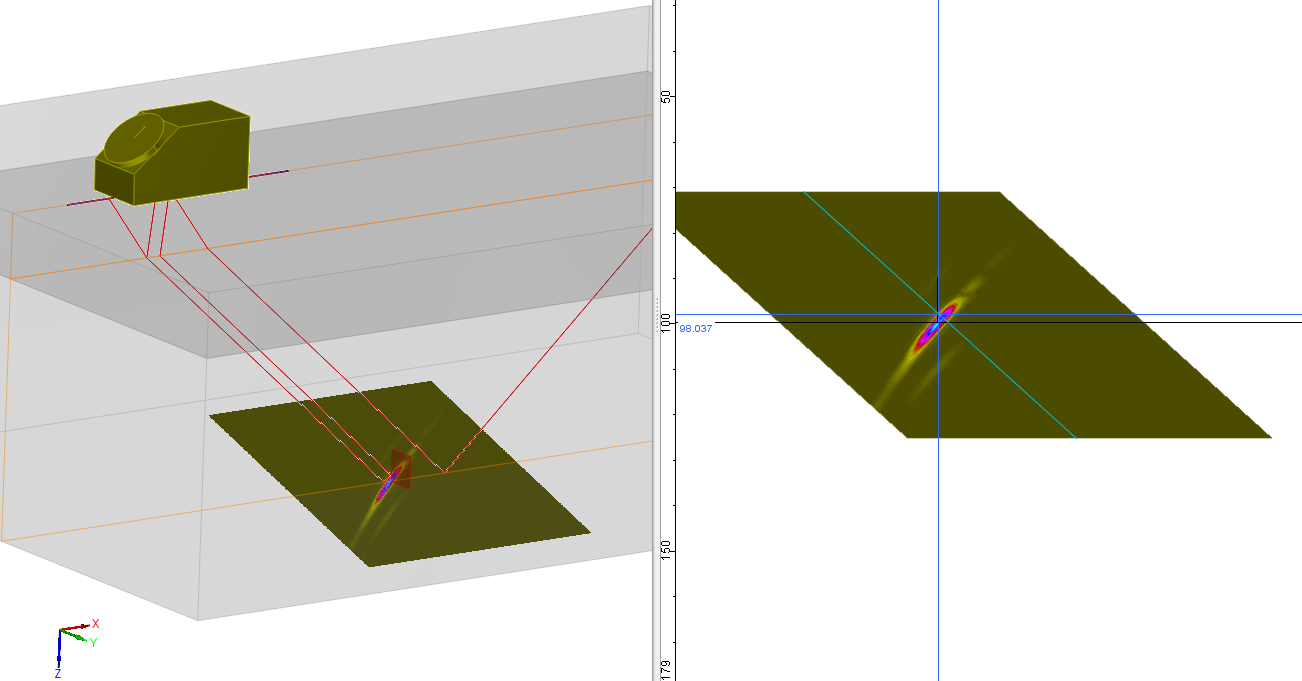

Attention ! Cette nouvelle fonctionnalité, disponible dans CIVA 11, ouvre des perspectives considérables ! Lorsque vous réalisez une simulation avec CIVA, le modèle (géométrie et matériaux de la pièce contrôlée, capteur, défaut, etc.) est aussi proche que possible de la configuration réelle. Par exemple, si vous contrôlez une pièce présentant un revêtement anisotrope, vous définissez une pièce avec deux couches et vous prenez soin de définir les propriétés anisotropes de la couche de revêtement. Une fois le calcul réalisé, CIVA vous permet de reconstruire les données dans le repère de la pièce en tenant des propriétés anisotropes du revêtement et donc implicitement de la déviation de faisceau qui en résulte. Vous obtenez donc un repositionnement très précis des indications, qui vous permet de savoir précisément à quelle position se trouve le défaut.

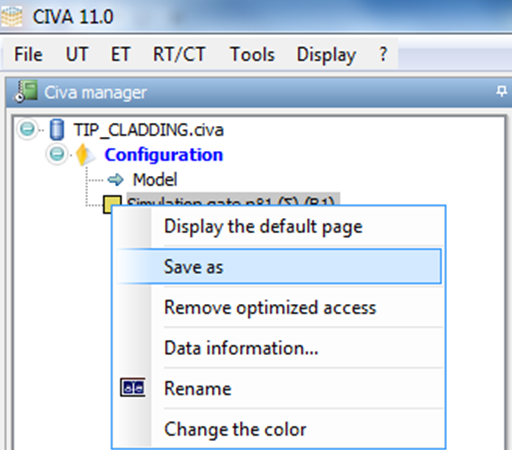

Cependant, lorsque vous faites l’acquisition sur cette même pièce avec revêtement anisotrope, la plupart des appareils d’acquisition ou des logiciels d’analyse ne vous permettent pas de définir un modèle aussi complet que ce que vous pouvez faire dans CIVA. Ainsi, l’image reconstruite que vous obtenez ne tient pas compte de la partie revêtement anisotrope de la pièce, et le positionnement des indications de défaut est donc erroné. Il peut être intéressant d’utiliser CIVA pour mettre en évidence le décalage induit par la NON prise en compte du revêtement, et ainsi obtenir en “dégradant” le modèle CIVA une image reconstruite comparable à celle que vous obtiendrez sur votre appareil de mesure. Pour cela, il vous suffit de faire un clic droit sur la source de donnée de votre fichier initial (contenant le modèle complet) et de sélectionner “Enregistrer sous”.
Il vous suffit ensuite de rouvrir le fichier sauvegardé, qui est désormais interprété par CIVA comme un fichier “d’acquisition”, dans lequel il est possible de faire des modifications de modèle et de les appliquer sans qu’une nouvelle simulation ne soit lancée. Dans notre exemple, nous modifions simplement le matériau de la couche revêtement pour le mettre identique au matériau du reste de la pièce, et on appuie sur le bouton “Appliquer” situé en bas à droite de la fenêtre de visualisation 3D.

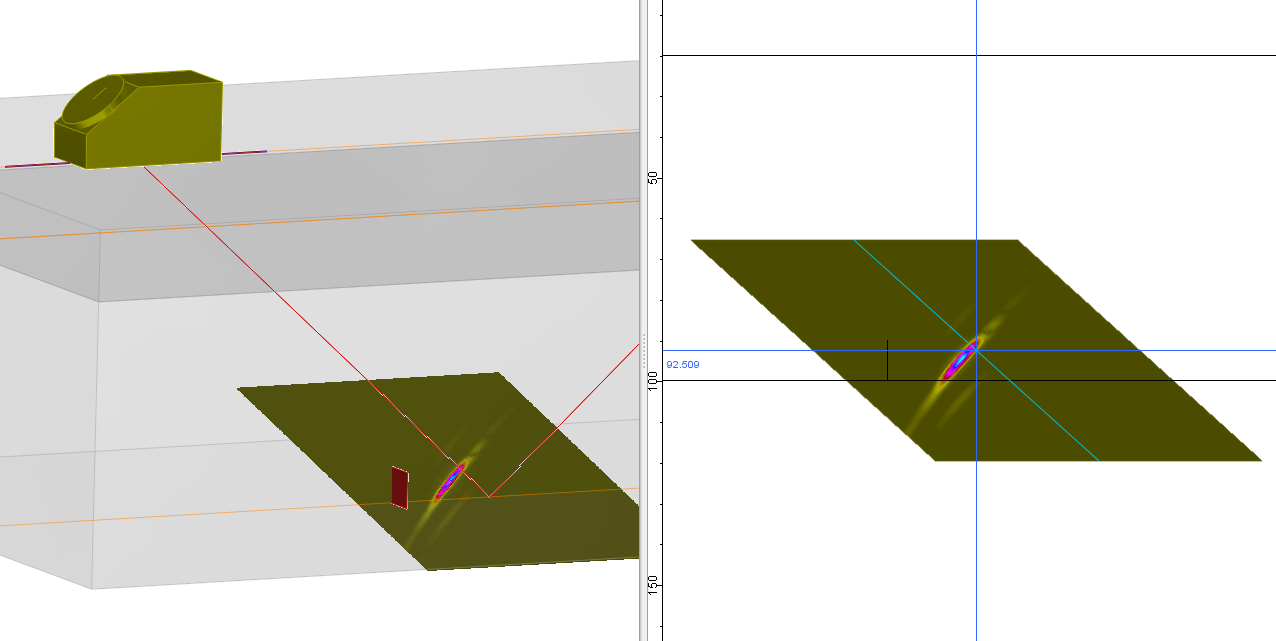

Enfin, lorsqu’on ouvre l’image Bscan reconstruite et qu’on l’affiche dans la vue 3D, on obtient l’image ci-dessous qui ne tient plus compte du revêtement.
Cette astuce vous permettra ainsi de pouvoir très facilement comparer une image obtenue lors d’une acquisition avec une image CIVA reconstruite dans les mêmes conditions, tout en ayant fait le calcul avec un modèle précis et donc des conditions proches du réel. Cet exemple démontre l’intérêt de cette possibilité. Elle peut être appliquée à de très nombreux cas : quel est l’impact d’une loi de retard non adaptée ? D’une géométrie non prise en compte ? D’un matériau atténuant ou déviant le faisceau ? Nous vous faisons confiance pour exploiter cette possibilité et en tirer de réels bénéfices.
