Reconstruction et effet miroir sur les B-scans dans CIVA 11
Après avoir simulé une inspection, CIVA affiche généralement des vues reconstruites dites « vraies ».
L’option « Mode de propagation » permet de reconstruire les données selon le mode d’onde T (rayon rouge) ou le mode d’onde L (rayon vert). Ainsi, les échos sont positionnés dans la vue reconstruite en fonction du trajet et de la vitesse du mode sélectionné.

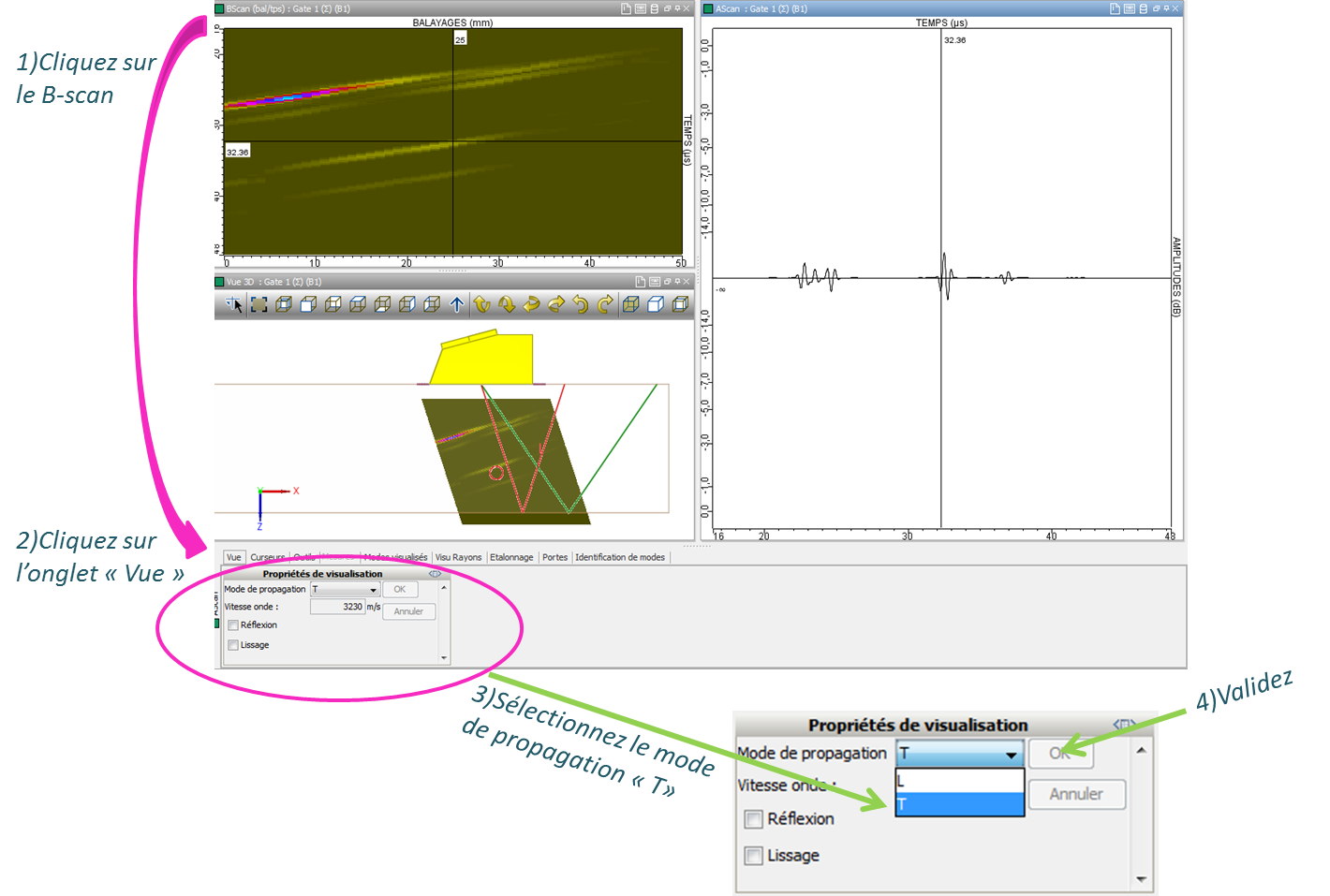

Procédure de visualisation du mode de propagation des ondes T

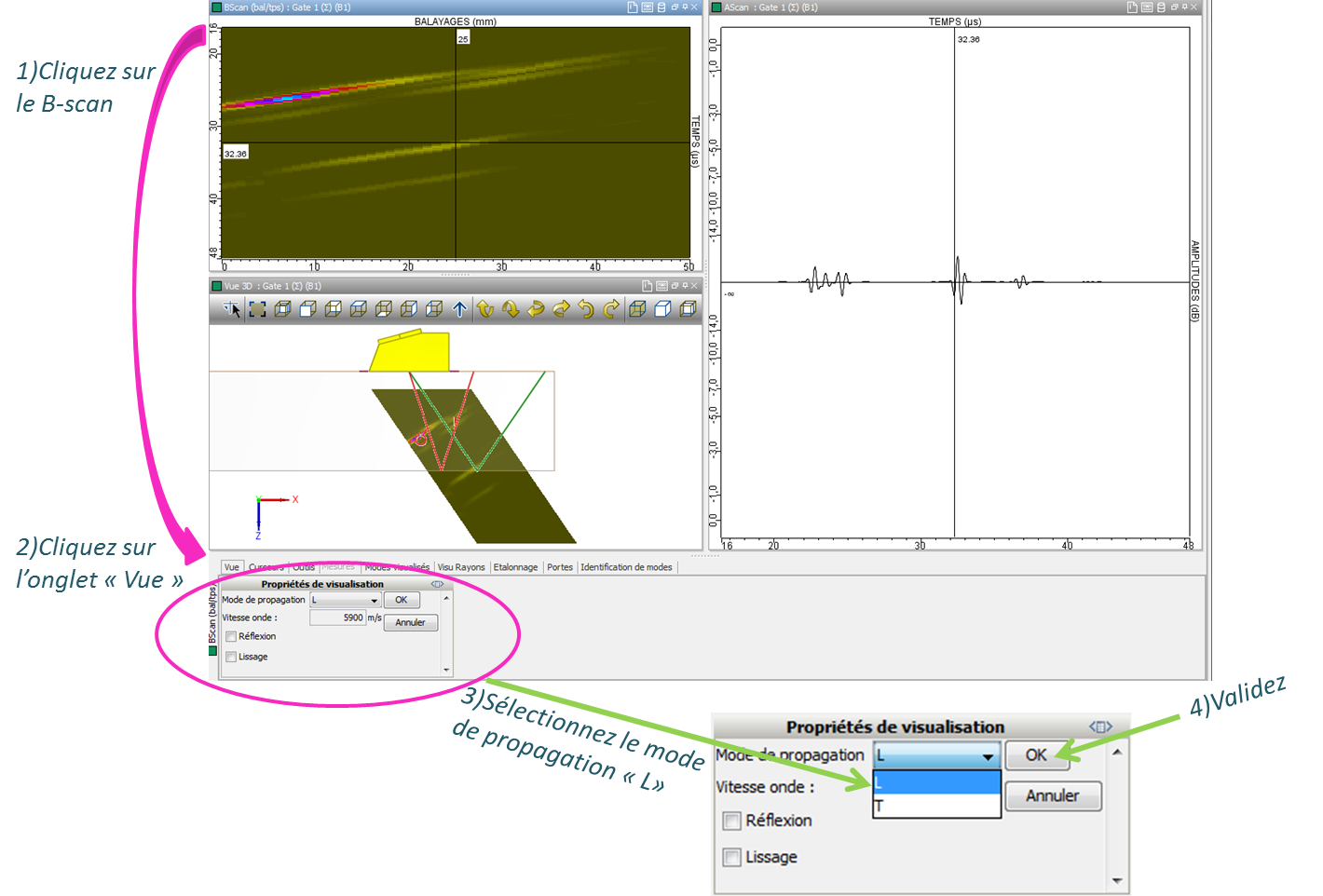

Procédure de visualisation du mode de propagation des ondes L
Dans certaines configurations de contrôle, particulièrement pour les modes d’inspection après rebond, afin d’afficher les résultats de manière pertinente, il convient d’utiliser un « effet miroir » sur le fond de la pièce. Pour cela, cochez l’option « Réflexion » comme montré ci-dessous.

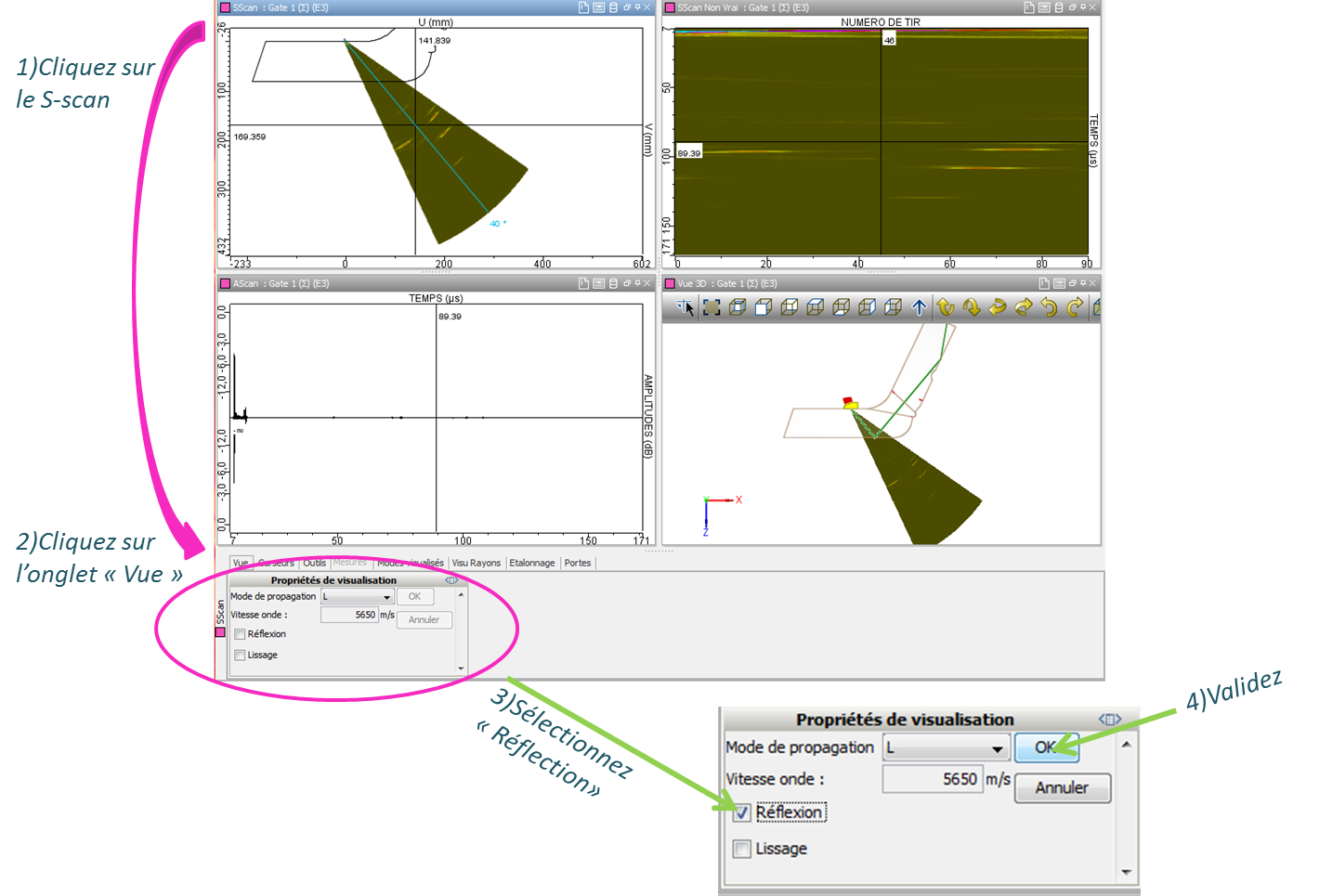

Procédure de visualisation du S-scan réfléchi sur la vue 3D

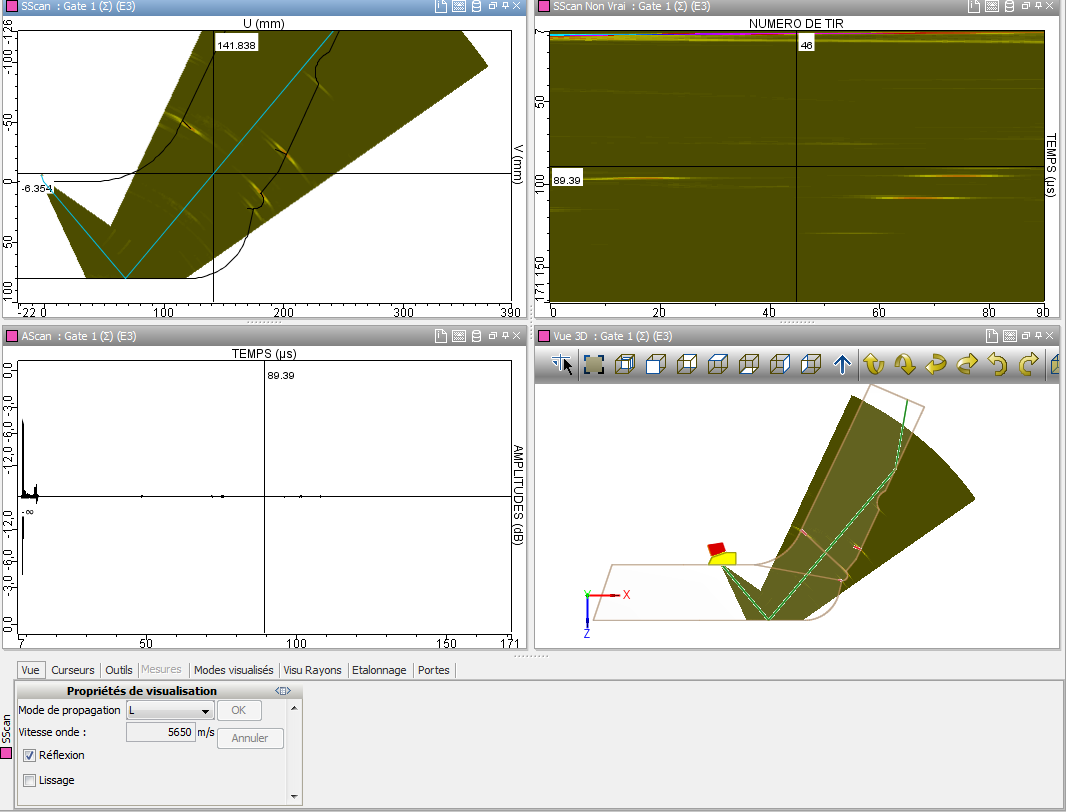

Résultat après application du mode de « réflexion »
