Sabot flexible

CIVA offre la possibilité de modéliser des sondes ultrasonores équipées de sabots flexibles. Cette technologie repose sur une membrane souple remplie d’un matériau couplant s’adaptant à la surface du composant inspecté. Les sondes flexibles peuvent ainsi présenter des performances supérieures aux sondes à sabot rigide notamment lors d’inspections de pièces complexes et irrégulières.

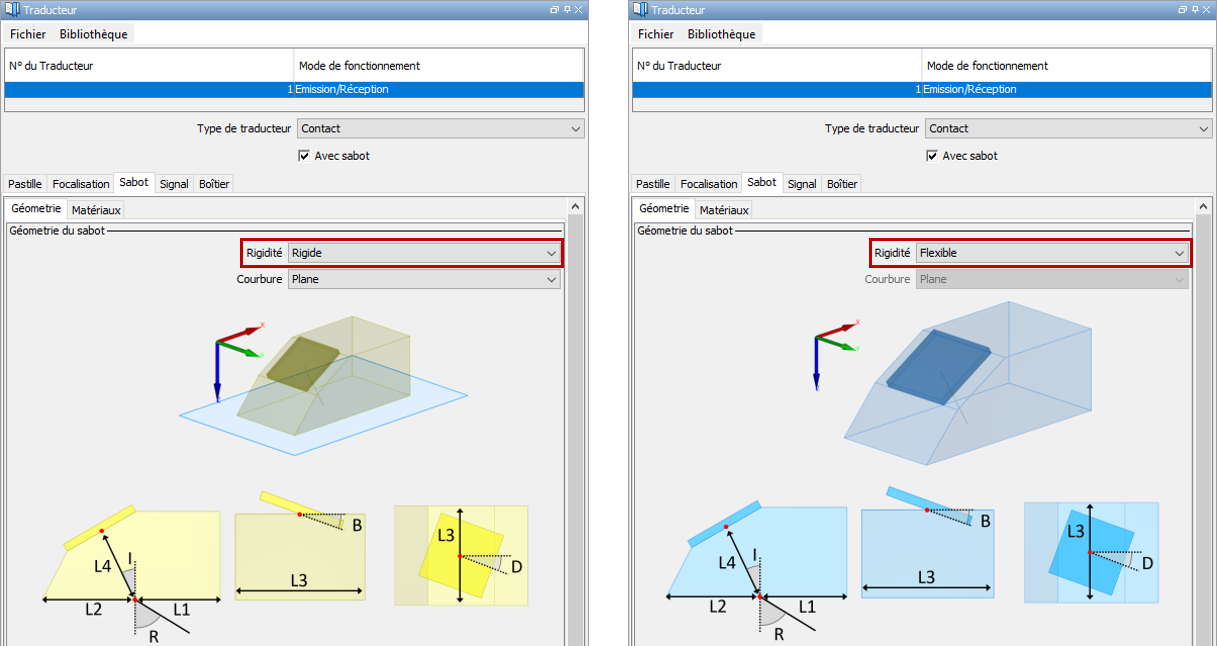

Dans CIVA, l’option sabot flexible se situe dans « Sonde » > « Sabot » > « Géométrie » > « Rigidité ».

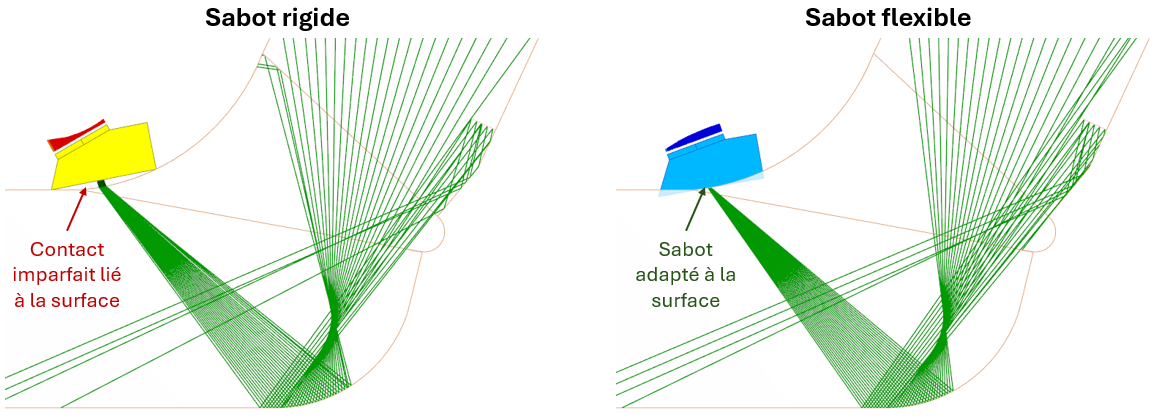

Une fois l’option flexible sélectionnée, la couleur de la sonde passera en bleu dans la vue 3D et le sabot s’adaptera à la surface pour que le point d’émergence soit au contact de la pièce comme illustré ci-dessous.





Remarque : Les paramètres de modélisation de la sonde (panneau « Sonde ») sont identiques entre un sabot flexible et rigide. En revanche, les options de positionnement d’une sonde à sabot flexible sont les mêmes que celle en inspection par immersion offrant davantage de possibilités.
