Sondes Multiéléments en Courants de Foucault

Avec CIVA 2016, de nombreuses améliorations ont été apportées dans la description des sondes courants de Foucault multiéléments (ou « capteur en réseau »).

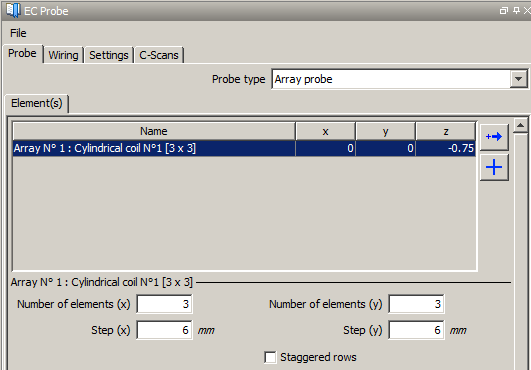

Il est en effet possible de définir ce type de capteur en utilisant l’éditeur multiéléments accessible en sélectionnant  le type de capteur en réseau (« Array probe »).

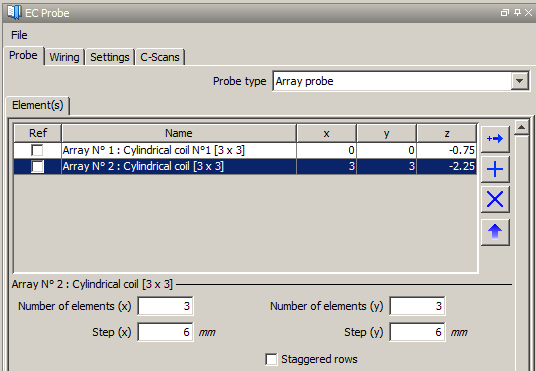

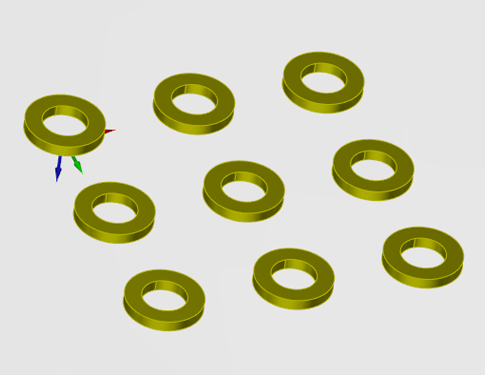

Pour ce type de capteur, une ou plusieurs couches peuvent être définies, chaque couche pouvant contenir un nombre d’éléments différents, et un type de bobine différent. L’éditeur permet de définir en quelques clics tous ces paramètres.







Le câblage peut être défini de plusieurs façons, comme par exemple « Tous les élément sur le même câble », ou « Un élément par câble », ou même de façon plus complexe grâce à un mode Expert, donnant accès à un éditeur de câblage.

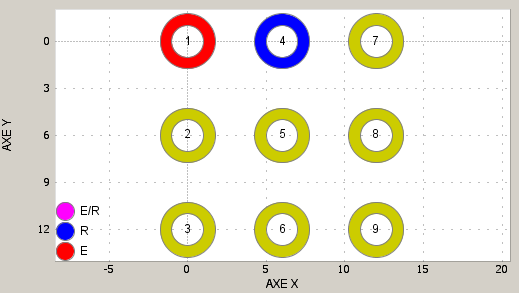

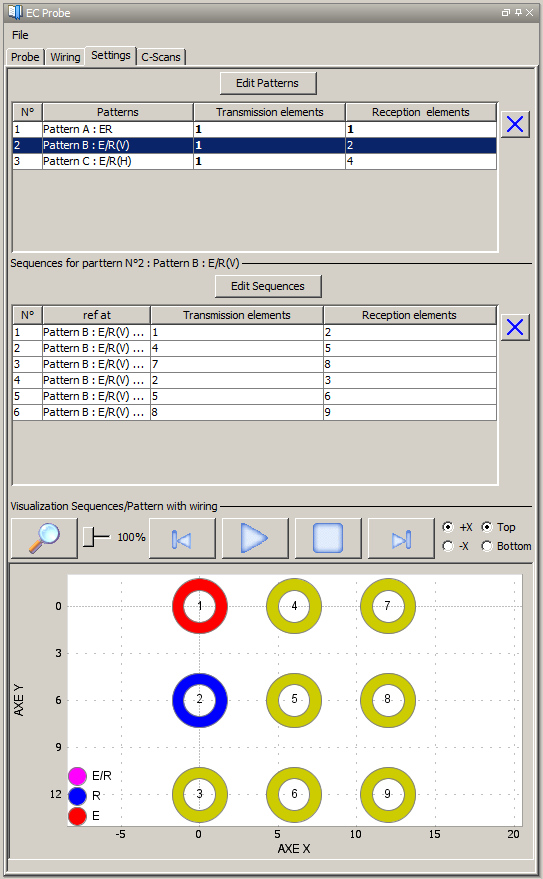

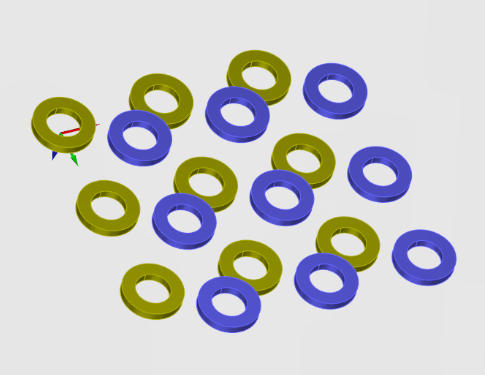

Les canaux d’acquisition (fonctions communes, fonctions séparées) sont désormais très facilement définis en décrivant un motif de base regroupant les bobines actives ensemble et leur rôle (respectivement émettrices, réceptrices, émettrices et réceptrices). Elles apparaissent alors dans l’éditeur avec une couleur clairement identifiable (respectivement rouge, bleue et rose). On définit ensuite la trajectoire électronique sur l’ensemble du capteur grâce à un éditeur de séquence (trajectoire automatique ou manuelle). Plusieurs canaux peuvent être définis dans une même simulation.

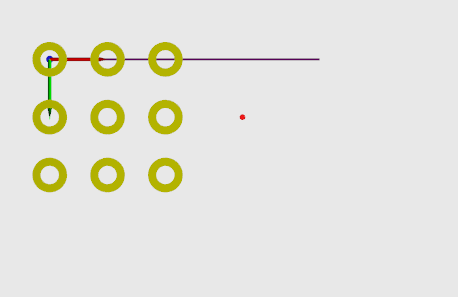

Un balayage mécanique peut-être associé à la trajectoire électronique.





Les C-Scans permettant la visualisation des différents canaux sont alors définis.

Un C-Scan est disponible par canal, d’autres peuvent être ajoutés par l’utilisateur avant la résolution.

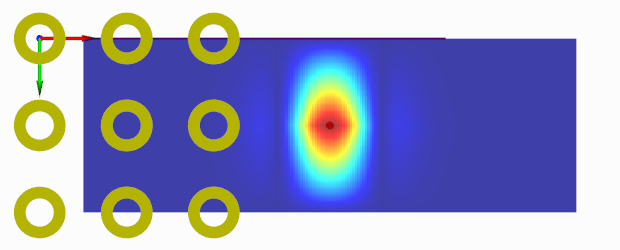

Les résultats correspondant aux C-Scans définis sont disponibles après résolution.

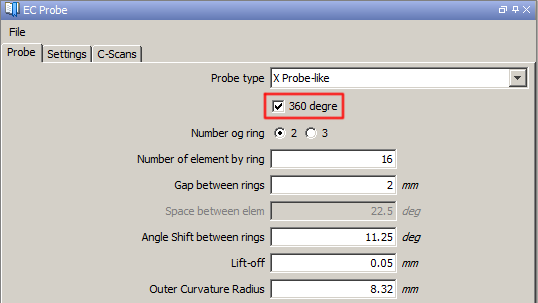

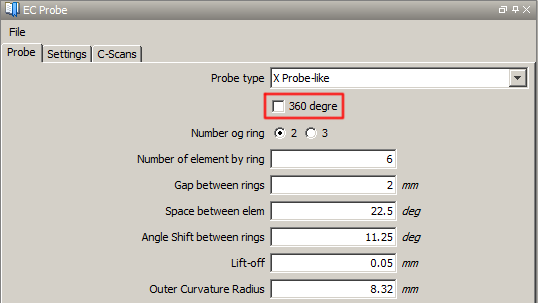

Concernant les inspections de tube, les sondes multiéléments de type X-probe peuvent être définies. Ce type de sonde « X-probe like » est pré-paramétré dans l’interface.

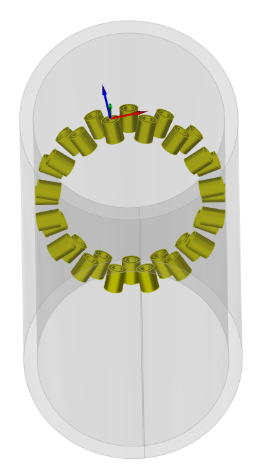

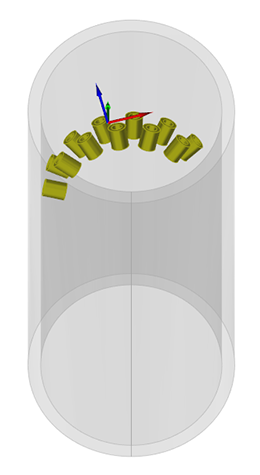

La sonde peut couvrir toute la circonférence du tube en sélectionnant 360°, ou seulement une partie sans cette option.







Les options disponibles dans cette interface permettent de définir rapidement les caractéristiques de la sonde. Par exemple :

• Les caractéristiques générales du capteur multiéléments (nombre d’anneaux, nombre d’éléments par anneau, distance entre les anneaux, lift-off, …).

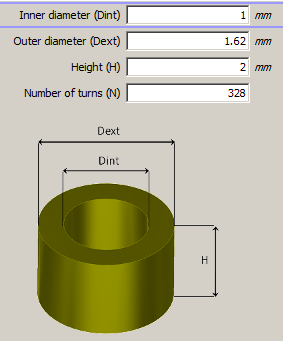

• Les dimensions des bobines composant le capteur.





• 3 motifs ainsi que le balayage électronique sont définis automatiquement et peuvent être visualisés à partir de cette interface dédiée (bobine émettrice en rouge, bobine réceptrice en bleue).

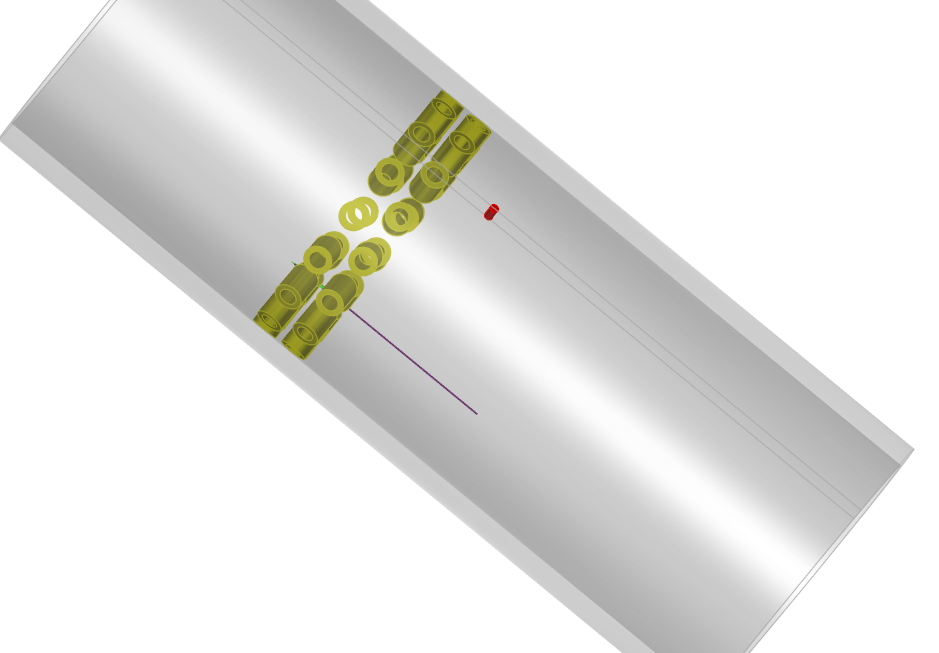

Un déplacement mécanique peut également être associé au capteur multiéléments.

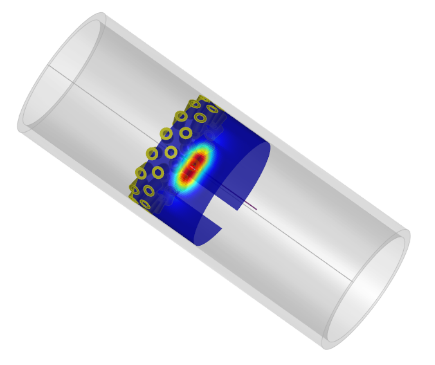

Par défaut, deux C-Scans sont définis avant la résolution. Il s’agit des résultats, donc des canaux, qui pourront être exploités après le calcul. L’un correspond à une détection axiale et regroupe les deux motifs axiaux, l’autre à une détection transverse. Si nécessaire, d’autres C-Scans peuvent être ajoutés par l’utilisateur. Après le calcul, les résultats sont accessibles pour les différents C-Scans définis avant la résolution.
