Soustraction

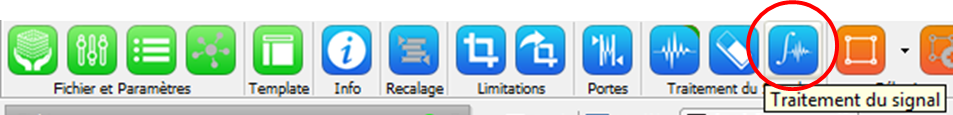

Depuis CIVA 2015.a, la soustraction de deux signaux est disponible depuis l’icône « Traitement du signal » de la barre d’analyse.

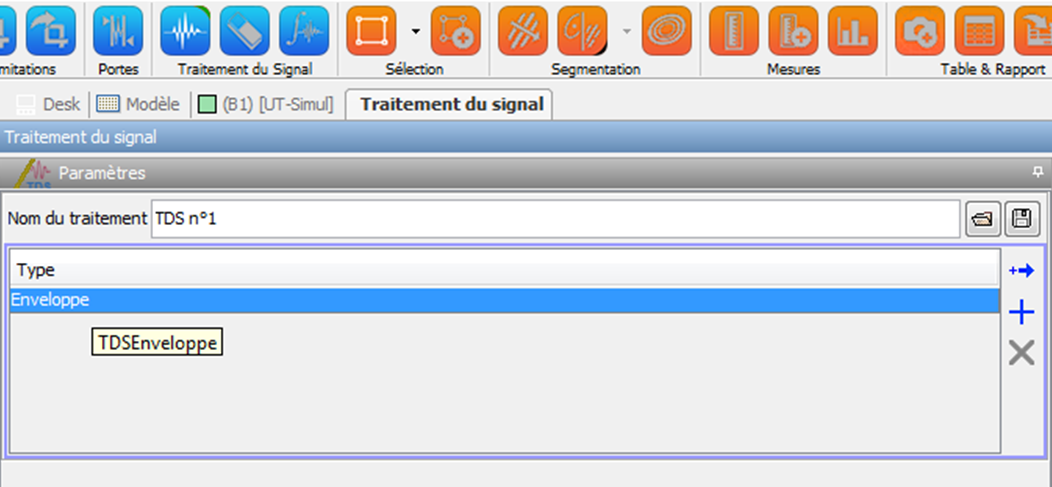

Cliquer sur cette icône ouvre une fenêtre de post-traitement, présentant le type de traitement « Enveloppe » par défaut.

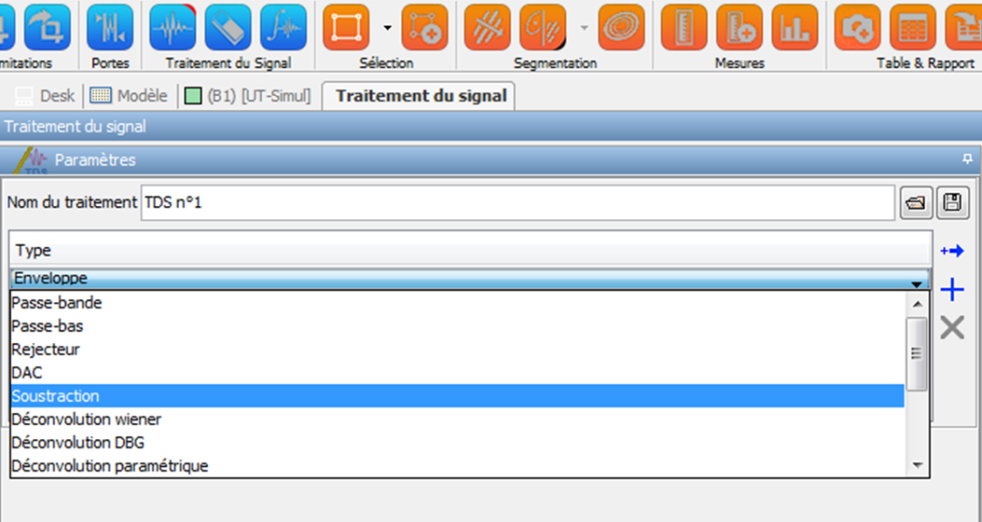

Afin d’accéder aux autres types de post-traitements, cliquer sur « Enveloppe », et l’ensemble de la liste apparaît.





Sélectionner « Soustraction » et la fenêtre appropriée s’ouvre.

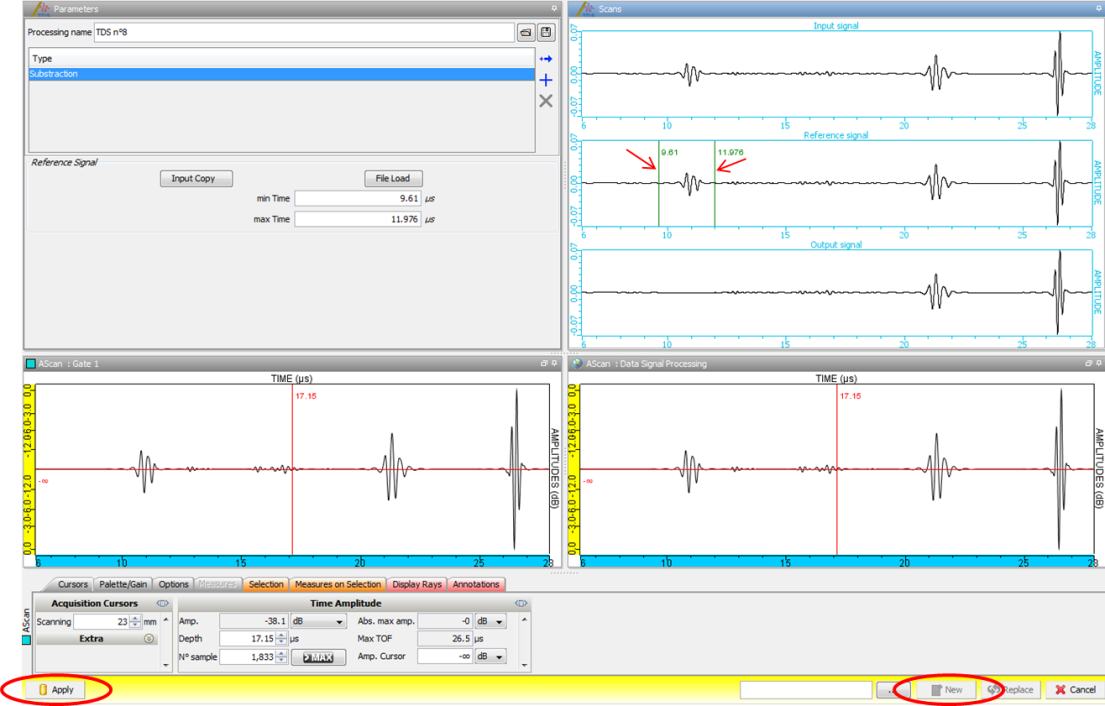

Maintenant, comme dans la version précédente de CIVA, il est possible de délimiter directement le signal à supprimer sur le A-scan du signal de référence. Le A-scan du signal de référence sera modifié interactivement. Puis cliquer sur « Appliquer » et puis sur « Nouveau » afin d’ouvrir la nouvelle fenêtre d’analyse windows avec le A-scan du signal de sortie.

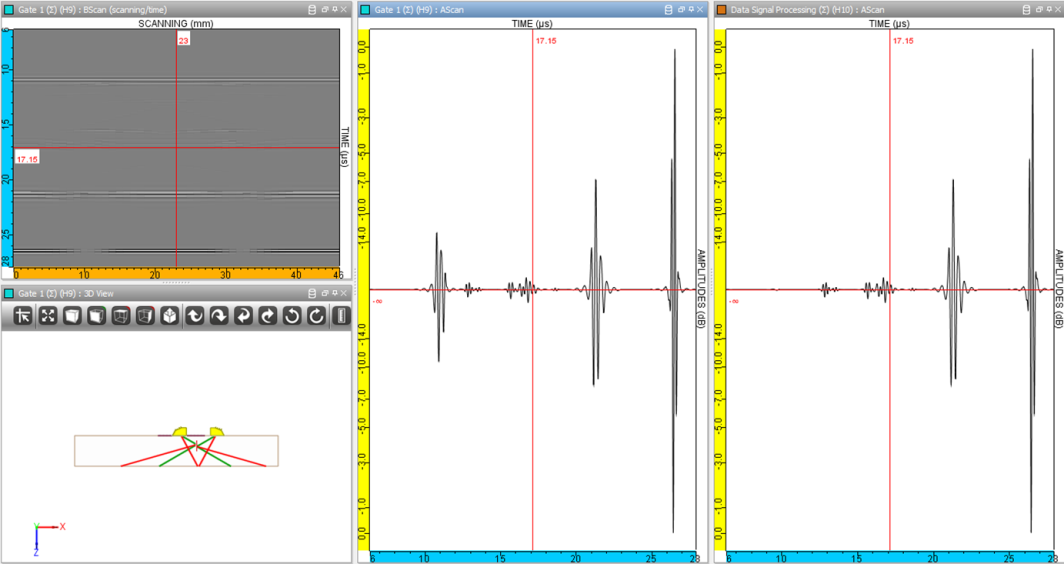

Dans l’exemple ci-dessous, l’onde latérale est supprimée du A-scan de l’inspection TOFD.

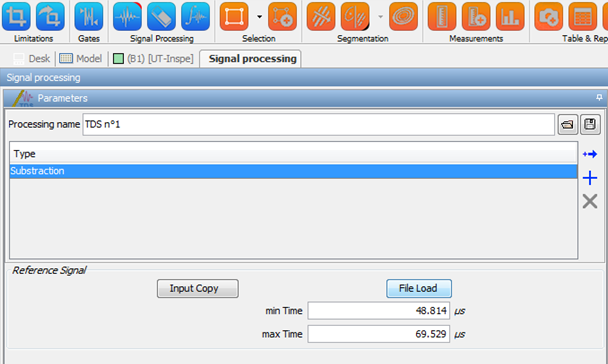

Il est également possible de charger le signal de référence en format .txt et appliquer la soustraction de tout le signal de référence ou seulement d’une partie en modifiant les « Temps min » et « Temps max ».
