Superposition de courbes de signal temporel dans CIVA TT
Pour comparer les courbes de signal temporel à plusieurs positions d’un même thermogramme issue d’une modélisation dans CIVA Thermographie, il faut utiliser le bouton « Connexion/Déconnexion des curseurs » :
Dans une page d’analyse, il est nécessaire d’afficher :
- Le thermogramme, afin de positionner les curseurs aux différentes zones d’intérêt à analyser.
- Autant d’images « Signal Temporel » que de zones à analyser.
La méthodologie pour superposer les courbes est la suivante:
- Positionner le curseur dans la première zone d’intérêt (e.g., zone saine).
- Sélectionner l’image du signal temporel et utiliser l’outil « Connexion des curseurs » afin que la vue ne soit plus synchronisée avec les curseurs. Cette courbe sera ainsi « figée » à la position initiale du curseur dans le thermogramme.

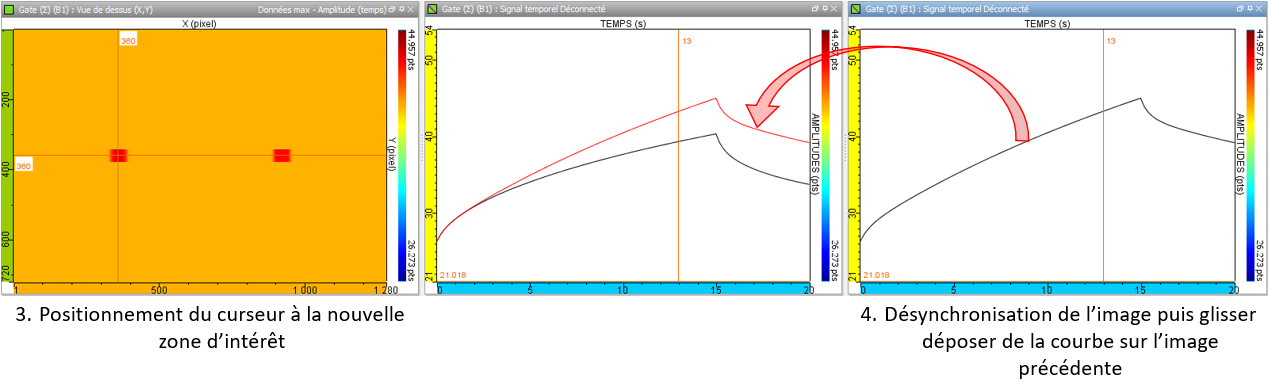

- Positionner le curseur à la nouvelle zone d’intérêt (e.g., premier défaut).
- Désynchroniser l’image temporelle pour la figer à cette nouvelle position d’analyse. Ensuite, effectuer un glisser-déposer de la courbe jusqu’à la précédente image pour comparer les courbes entre elles par superposition.

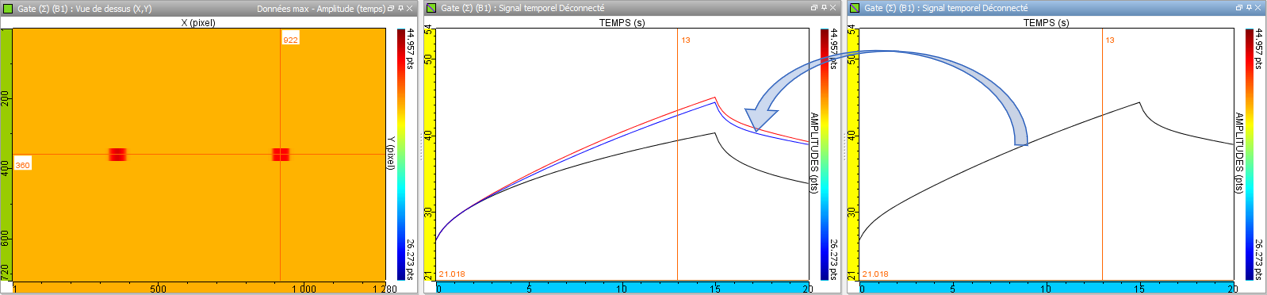

- Répéter ces étapes pour chaque zone d’intérêt.
