Superposition du signal de défaut et du signal de lift-off dans CIVA ET

Pour certaines inspections sensibles au signal de lift-off, il est important de séparer le signal de défaut du signal de lift-off. Le signal de lift-off est alors évalué lors de la phase d’étalonnage, et une rotation de phase est généralement appliquée pour que ce signal soit orienté selon une phase particulière, permettant de le différencier facilement du signal du défaut cible.

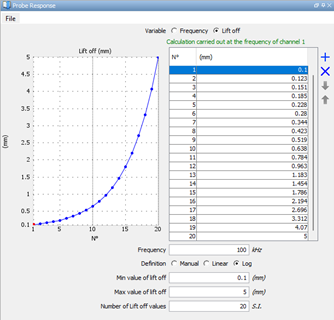

Le module Réponse Capteur de CIVA ET permet de calculer le signal de lift-off pour un capteur et une pièce donnée. Dans ce module, après avoir défini la configuration, il est possible de définir une plage de variation pour le lift-off à une fréquence donnée et d’obtenir rapidement le signal de lift-off.

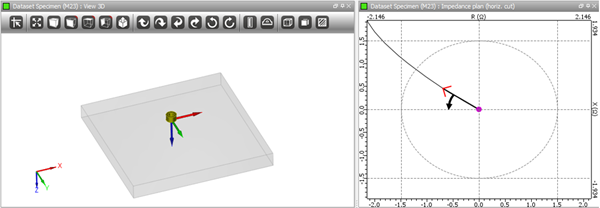

Après le calcul, l’utilisation de l’outil d’équilibrage de CIVA ET permet de ramener le signal de lift-off à l’origine du plan d’impédance de façon à pouvoir le comparer avec un signal de défaut. Suite à cela, une rotation de phase peut être appliquée afin que la première partie du signal de lift-off soit alignée avec un axe particulier, ici, avec l’axe X négatif.

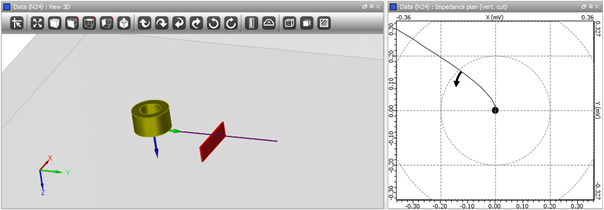

Cette rotation de phase devra également être appliquée sur le signal du défaut cible avant de comparer les signaux entre eux.





Dans CIVA ET, les signaux peuvent être comparés par superposition des deux courbes dans le plan d’impédance, ce qui permet alors de vérifier aisément si les paramètres du capteur et de l’inspection permettent une bonne séparation des signaux en phase.
