Tracé de rayon et méthode des pinceaux
Contrairement à d’autres logiciels de simulation de CND, CIVA ne considère le tracé de rayon que comme un utilitaire de visualisation des résultats, le calcul étant basé sur la méthode des pinceaux.
Lors de l’affichage des résultats de simulation UT, CIVA affiche des rayons partant du centre du capteur et allant vers la pièce, en fonction des propriétés des interfaces. Pour une meilleure compréhension de la propagation, il est possible d’afficher un faisceau de rayons.

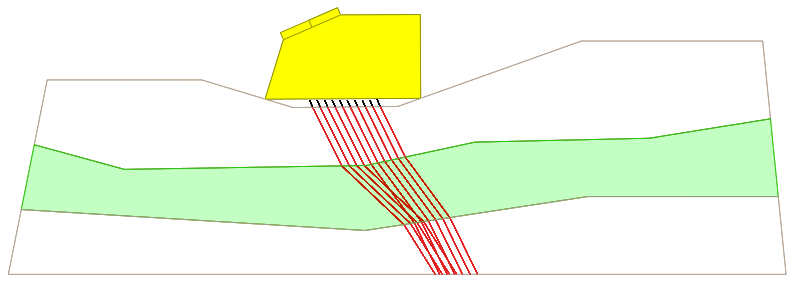

Visualisation d’un rayon et d’un faisceau de rayons
Ces outils sont simplement des aides à la visualisation du parcours du faisceau ultrasonore. Ils ne sont utilisés que par un seul calcul, la reconstruction des vues vraies.
Les modèles de CIVA sont basés sur la méthode des pinceaux, dans laquelle des matrices rendent compte de la propagation dans chaque milieu et à chaque interface en partant d’un point source.

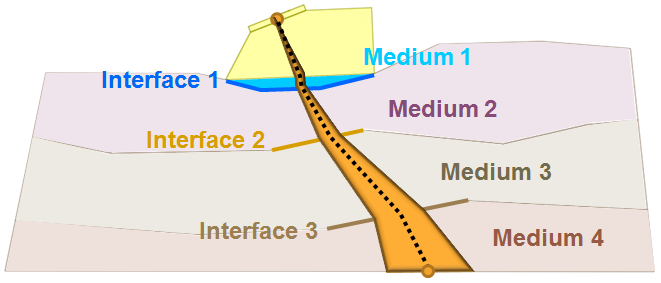

Visualisation de la méthode des pinceaux
Le champ rayonné par toute l’ouverture du capteur est obtenu par une addition des champs aux différents points-sources constituant le capteur. Cette méthode est ainsi apte à déterminer les temps de vols, la polarisation et la divergence du faisceau.
