Utilisez des vues de coupe pour faciliter le positionnement de défaut

L’inspection de composants complexes mène souvent à de grands défis lorsqu’il s’agit de positionner un défaut dans une zone d’intérêt critique tout en travaillant dans une fenêtre de visualisation 3D. Par exemple, vous êtes en train d’inspecter un piquage, et vous voudriez placer le défaut dans une position oblique par rapport à la connexion du piquage, mais débouchant exactement au fond du cylindre primaire ! Eh bien, ce n’est pas facile, et une simple vue 3D peut vous rendre fou…

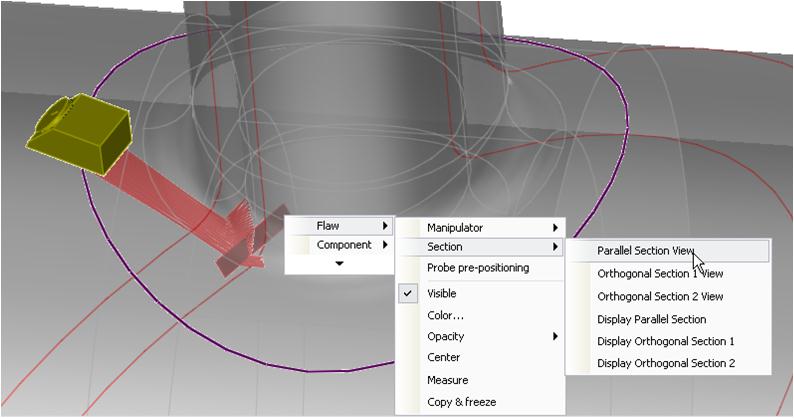

Dans CIVA 10, le concept de vues de coupe a été développé, dans l’optique de passer facilement d’une vue 3D à un affichage 2D spécifique. Ces vues sont disponibles en cliquant droit soit sur la sonde soit sur un défaut. Puis, quelques menus vous permettent de sélectionner des vues de coupe 2D typiques concernant l’objet sélectionné.

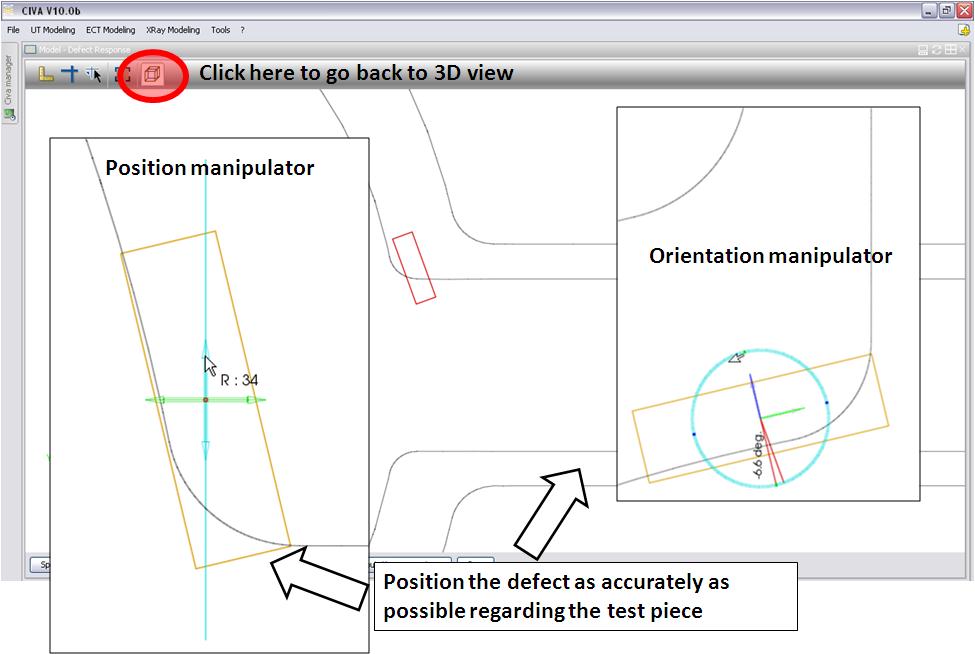

Par exemple, si vous sélectionnez une vue de coupe parallèle disponible depuis le défaut, vous visualiserez immédiatement la vue de coupe entre la pièce de test et le plan du défaut. Depuis cette nouvelle vue, vous pouvez double cliquer sur le défaut pour activer son mode de positionnement interactif, et vous pouvez facilement déplacer et/ou faire pivoter ce défaut pour le placer exactement à l’emplacement souhaité.





Vous pouvez enfin retourner à la vue 3D par un simple clic sur le bouton approprié, et ajuster les autres paramètres avant de lancer vos simulations.
Ne s’agit-il pas de l’une des meilleures fonctionnalités à avoir été ajoutée dans la version 10 de CIVA ?
