Visualisation de la propagation des ultrasons

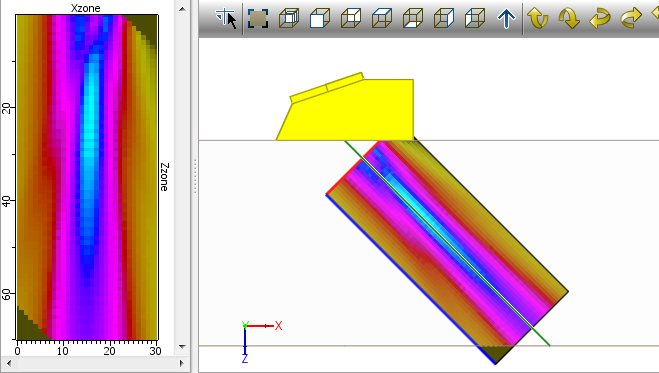

Après avoir réalisé un calcul de champ sous CIVA ou une extraction du champ sous CIVA-ATHENA2D, le logiciel affiche par défaut le champ maximal ayant atteint chaque point de l’image. Sur l’image ci-dessous par exemple, le champ ultrasonore s’’étend du capteur au fond de la pièce.



Dans certains cas, il peut être nécessaire de visualiser la propagation, en particulier pour expliquer certains phénomènes sous CIVA-ATHENA2D. Pour ceci, il faut changer les données affichées de Amax vers A(t) via la barre d’outils “Données”.

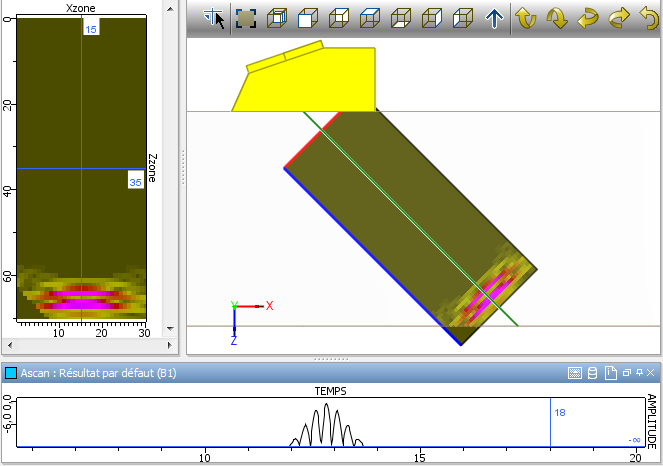

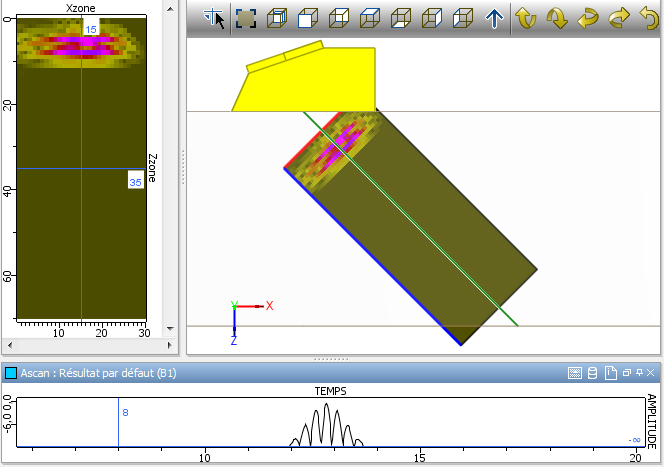

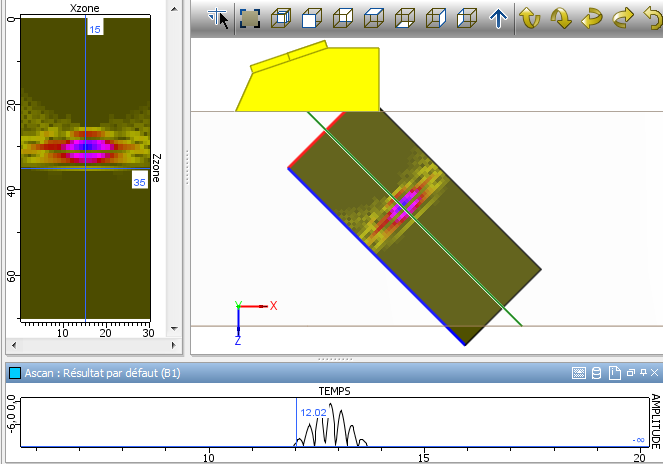

L’image 2D obtenue dépend alors du temps. En jouant avec le curseur sur le A-scan, il est possible d’afficher la propagation pour différents temps de vol dans l’image 2D ou dans la vue 3D.





Il est également possible de réaliser une vidéo en cliquant sur le bouton dédié.
