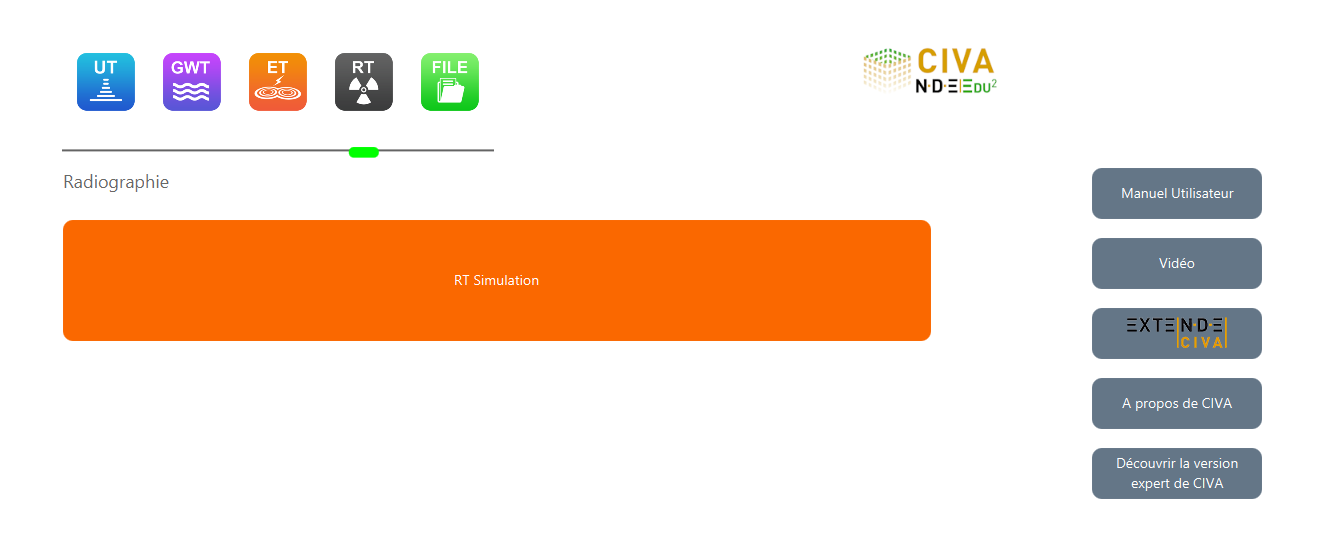

Contrôle par Radiographie dans CIVA Education
Dans le module RT de CIVA Education, sont calculés le rayonnement direct et également le rayonnement diffusé au 1er ordre, permettant une simulation qualitative et rapide, mais aussi réaliste, dans les configurations suivantes :
- Pièces de géométries planes et cylindriques, ainsi qu’une soudure avec chanfrein en V de 30°
- Base de données de matériaux incluant différents alliages d’acier
- Sources Gamma : Co60, Ir192, Se75
- Base de données de sources X de différentes énergies (de 50 kV à 450 kV)
- Base de données de films argentiques et écrans phosphore photo-stimulables
- IQI (type ASTM et à fils type EN 462-1)
- Défauts parallélépipédiques ou défauts sphériques (vide ou inclusion)
- Prise en compte du flou géométrique
- Affichage de trajets de photons
Exemples de simulations
Le module RT de CIVA Education vous aidera notamment à enseigner les thèmes suivants :
- Visualiser l’impact d’un changement d’épaisseur sur l’image obtenue
- Mettre en avant l’impact des matériaux de la pièce sur le trajet des photons et le radiogramme RT obtenu
- Clarifier l’effet du rayonnement diffusé sur la qualité de l’image, par exemple une réduction de contraste ou une augmentation du bruit
- Illustrer la sensibilité de la technique RT en fonction de l’orientation du défaut
- Vérifier l’effet du temps d’exposition sur le niveau de densité optique obtenu sur le film
- Evaluer l’impact de l’orientation de la source sur une pièce cylindrique pour localiser le défaut
- Comprendre l’impact d’un flou géométrique et son origine
- Illustrer les différences obtenues avec des sources de différents niveaux d’énergie
- Et bien d’autres phénomènes !
