Echos de coin en ondes T : Influence de l'extension de l'entaille

CONFIGURATION

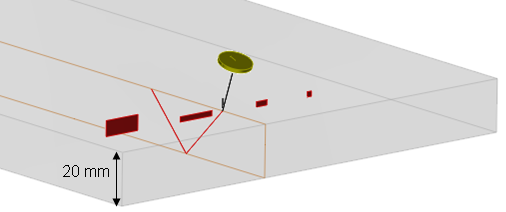

Dans la configuration suivante, la pièce est un bloc plan d’acier de 20 mm d’épaisseur et comprenant 4 entailles débouchant en fond de pièce : 4 entailles de dimension 2×2 mm, 2×5 mm et 2×15 mm et une entaille de dimension 6×15 mm.





Deux capteurs en immersion ont été utilisés :



Fréquence Pastille Mode Hauteur d'eau Profondeur d'étalonnage
2,25 MHz Ø6,35 mm T45 20 mm 20 mm
4,5 MHz Ø12,7 mm T45 20 mm 15 mm





RÉSULTATS

Un numéro est associé à chaque entaille pour faciliter l’affichage des résultats :



Numéro d'entaille 1 2 3 4
Hauteur 2 mm 2 mm 2 mm 6 mm
Extension 2 mm 5 mm 15 mm 15 mm

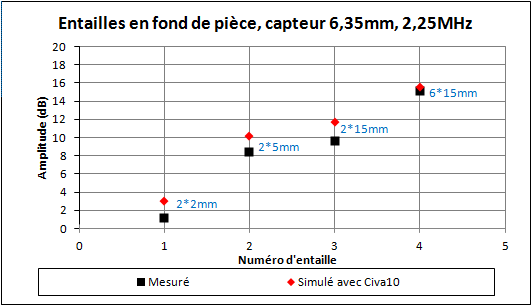

Pour le capteur immersion circulaire Ø6,35 mm fonctionnant à 2,25 MHz avec 20 mm de hauteur d’eau, l’inspection est réalisée avec le mode T45. Le signal d’entrée a une fréquence de 2,25 MHz avec une bande passante de 64% et une phase de 290°.

Les résultats sont étalonnés par rapport à un TG de Ø2 mm, de 40 mm d’extension et situé à 20 mm de profondeur.





L’accord est bon entre les mesures et la simulation, il est inférieur à 2 dB.

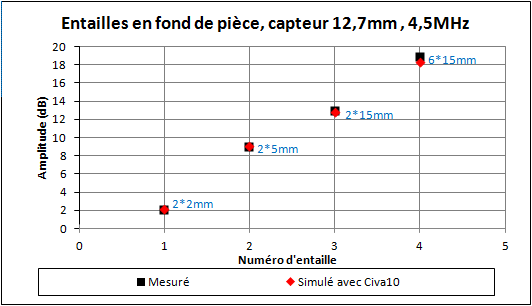

Pour le capteur immersion circulaire de Ø12,7 mm fonctionnant à 4,5 MHz avec 20 mm de hauteur d’eau, l’inspection est réalisée avec le mode T45. Le signal d’entrée a une fréquence de 4,5 MHz avec une bande passante de 73% et une phase de 270°.



Les résultats sont étalonnés par rapport à un TG de Ø2 mm, 40 mm de long et situé à 15 mm de profondeur.





L’accord est très bon entre les mesures et la simulation puisqu’il est toujours inférieur à 0,5 dB.

Au vu de ces résultats, on peut conclure que les variations d’amplitude de l’écho de coin en onde T liées à la variation de l’extension de l’entaille sont correctement simulées par CIVA.
