UT - Echos de coin en ondes L : Influence de l'angle de réfraction

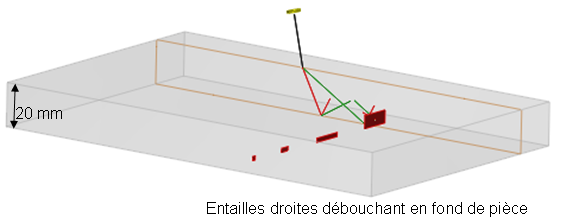

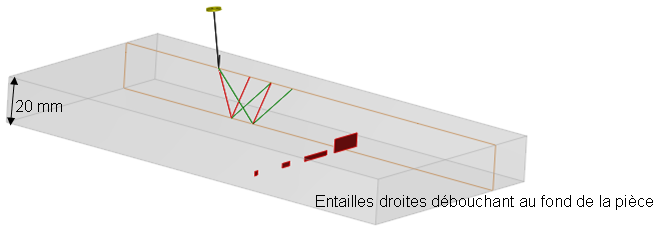

L’inspection avec un capteur générant des ondes L45 ou L60 a été menée afin d’évaluer l’influence de l’angle de réfraction sur les échos provenant d’une entaille débouchant en fond de pièce. L’expérience est menée sur un bloc d’acier ferritique plan contenant 4 entailles débouchant en fond de pièce de dimensions 6×15 mm, 2×15 mm, 2×5 mm et 2×2 mm.





Le contrôle est effectué avec un capteur immersion circulaire (L45 et L60) de diamètre Ø6,35 mm et avec une hauteur d’eau de 25 mm. Le signal émis a une fréquence de 4,7 MHz avec une bande passante de 56 % et une phase de 255°.

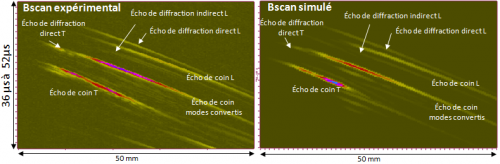

Les figures suivantes correspondent aux Bscans expérimentaux et simulés pour l’entaille de dimensions 6×15 mm. Ils peuvent être reconstruits selon les trajets des modes L ou T.

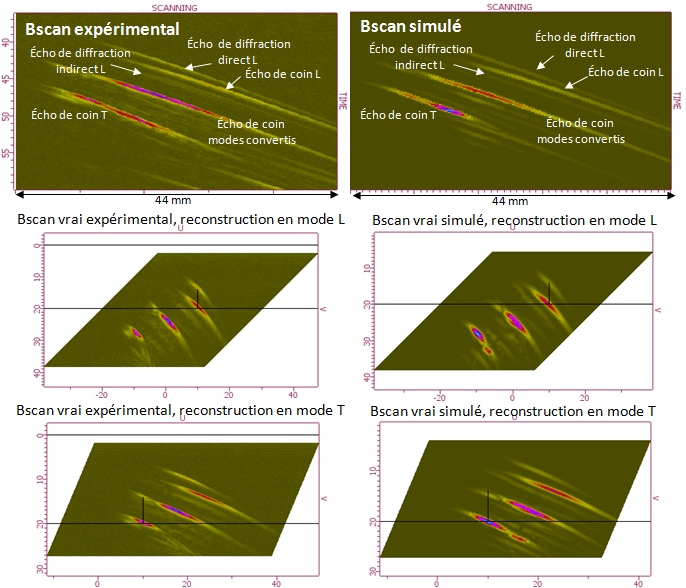

B-scans d'inspection en L45



B-scans d'inspection en L60



Les échos de coin associés aux modes L, T et mixtes apparaissent sur les Bscans. Les échos de diffraction directe et indirecte sont également identifiables.

On associe un numéro à chaque entaille pour faciliter la lecture des résultats :



Les résultats sont étalonnés par rapport à un TG de Ø2 mm de diamètre et situé à 5 mm de profondeur.

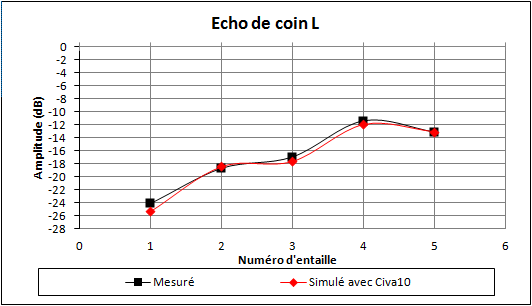

Dans le cas de l’inspection en L45, on obtient globalement un très bon accord simulation/expérience pour l’amplitude des échos de coin des modes L et T, sauf dans le cas de l’écho de coin en T issu du coin de la pièce (4 dB d’écart).

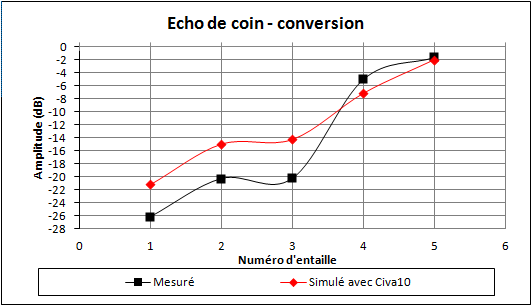

Par aillleurs, les amplitudes de l’écho de coin mixte de l’entaille la plus grande (6 mm de hauteur, 15 mm d’extension) et du coin de la pièce correspondent bien aussi, mais quelques écarts (jusqu’à 6 dB) sont observés pour l’écho de coin mixte dans le cas des entailles de 2 mm de hauteur quelles que soient leurs extensions (2 mm, 5 mm ou 15 mm).

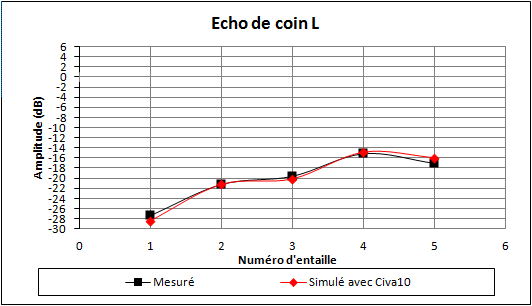

Dans le cas de l’inspection en L60, on observe pour toutes les entailles un très bon accord entre simulation et expérience sur l’amplitude de l’écho de coin en ondes L.

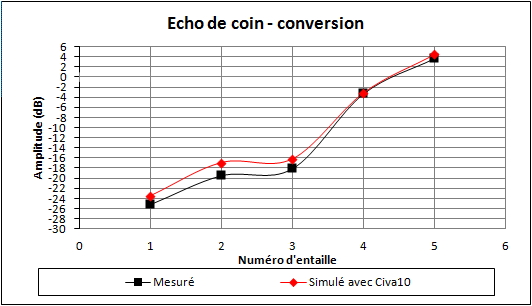

C’est le cas aussi pour l’écho de coin mixte (moins de 3 dB d’écart).

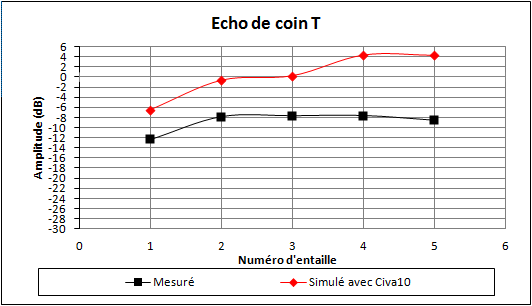

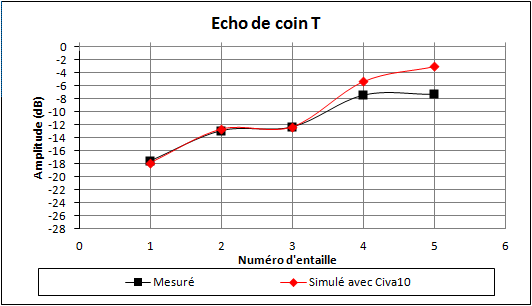

Cependant, on remarque des différences assez importantes (jusqu’à 12 dB) sur l’écho de coin T sur toutes les entailles en ondes L60.

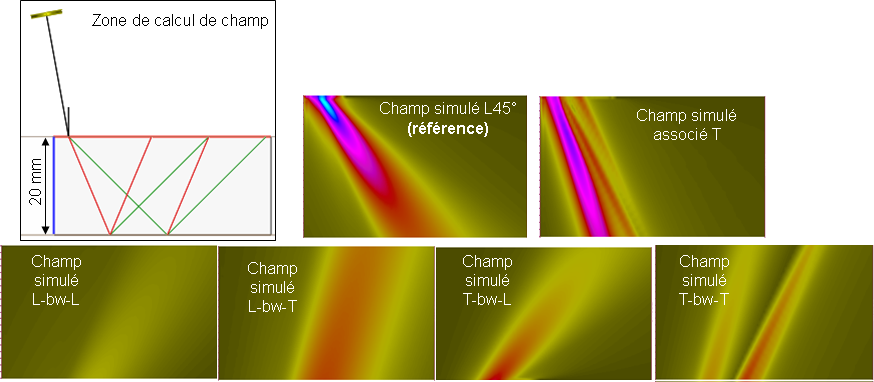

On observe toujours la division de l’écho de coin simulé en ondes T en deux contributions. Cette division se produit pour toutes les entailles. Comme pour le capteur précédent, la division est présente dans le faisceau incident et dans le faisceau après rebond en fond de pièce. La configuration L60 y est plus sensible car le faisceau rayonné en ondes T est plus proche de l’angle critique, la surestimation par CIVA de l’écho de coin en ondes T est alors plus forte.
