CAO3D / Export DXF

Il est possible d’importer des CAO3D dans CIVA afin de simuler l’inspection d’une pièce de géométrie complexe. Cependant, lorsque le contrôle concerne une partie de la pièce qui n’est pas 3D, il est plus simple de travailler sur une pièce 2D. Le temps de calcul est réduit et un plus grand nombre d’options de calcul sont disponibles, en particulier celles concernant les échos de géométrie.

Pour simplifier le passage d’une CAO3D existante à une CAO2D, il n’est pas nécessaire de dessiner la pièce dans l’éditeur CAO de CIVA.

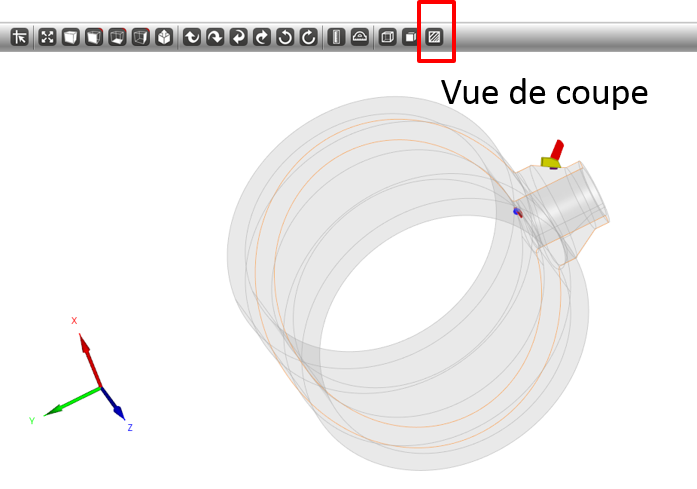

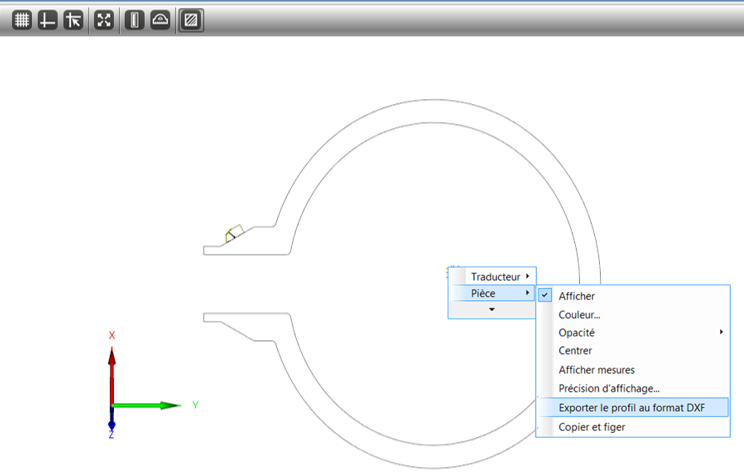

Il suffit d’afficher une vue de coupe de la pièce CAO3D, de cliquer droit sur cette dernière, et de sélectionner, dans « Pièce », « Exporter le profil au format .dxf ».





Le profil *.dxf obtenu peut être alors chargé dans CIVA. Avant de pouvoir lancer des calculs avec celui-ci, il faut réattribuer les bonnes couleurs aux surfaces de la pièce, puisque tous les segments du profil sauvegardé sont en commentaires après export.
