Comment afficher l’écho de coin à son véritable emplacement

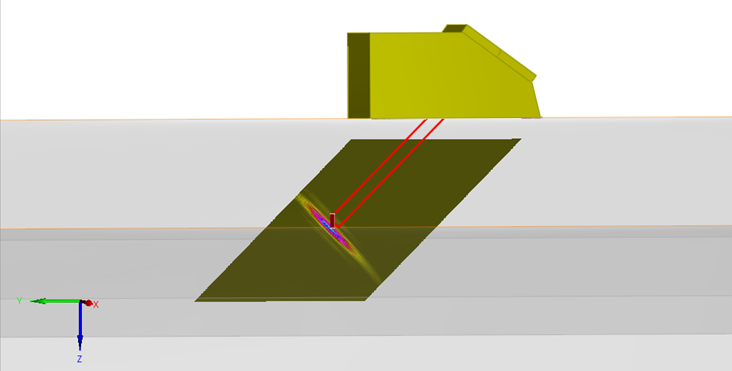

Par défaut, la reconstruction de l’image B-Scan dans la vue 3D est effectuée à partir du parcours sonore direct. Par exemple, lors d’une simulation avec l’option “demi-bond”, le B-Scan reconstruit est affiché automatiquement de la façon suivante :





Mais que se passe-t-il si le défaut est une entaille débouchant en surface, et qu’une option “bond complet” est nécessaire pour modéliser correctement la configuration ?

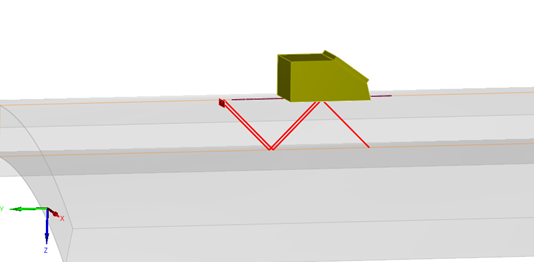

L’image ci-dessous représente une inspection avec un angle T45° et une entaille débouchant en surface :

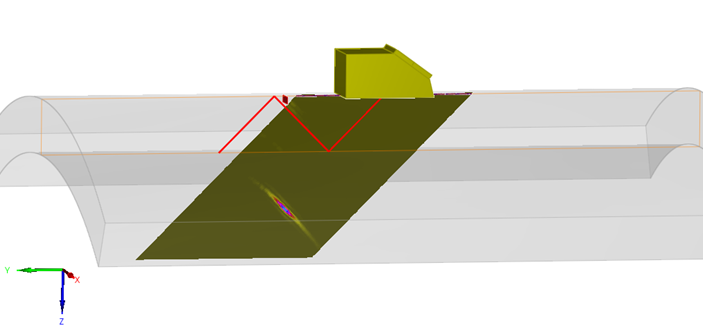

Comme on peut le voir ci-dessous, le B-Scan reconstruit dans la vue 3D affiche par défaut l’écho de coin généré par le défaut à l’extérieur de la pièce.

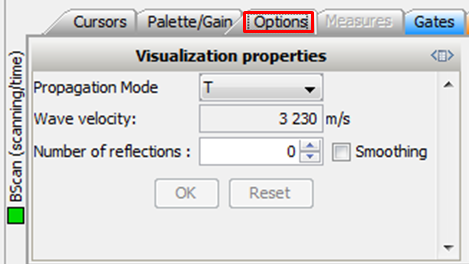

Depuis la boite à outils, dans l’onglet Options et dans Propriétés de visualisation, en sélectionnant le nombre de rebonds, la reconstruction peut se faire après plusieurs réflexions sur le fond ou surface de la pièce. La  “vue vraie” dans ce cas est la somme d’une image directe et d’une image réfléchie.

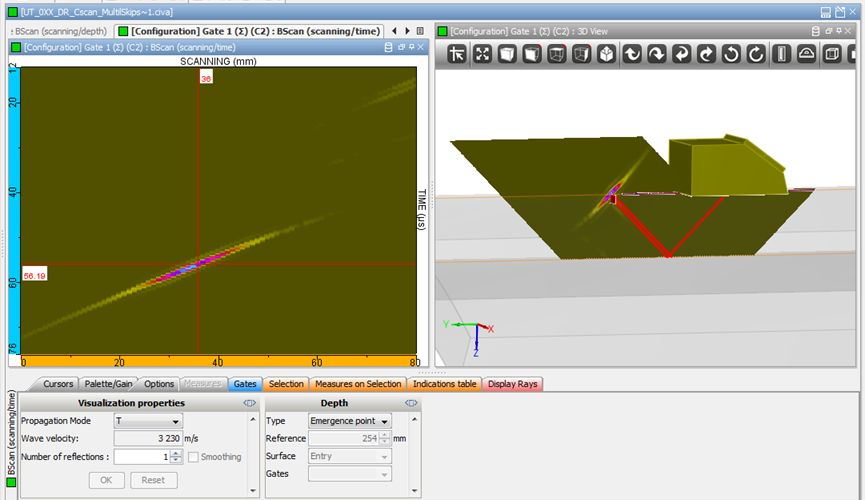

Il est alors possible de choisir le nombre de bonds souhaités, puis de cliquer sur “OK” pour appliquer. Une reconstruction avec une seule réflexion est affichée ci-dessous.

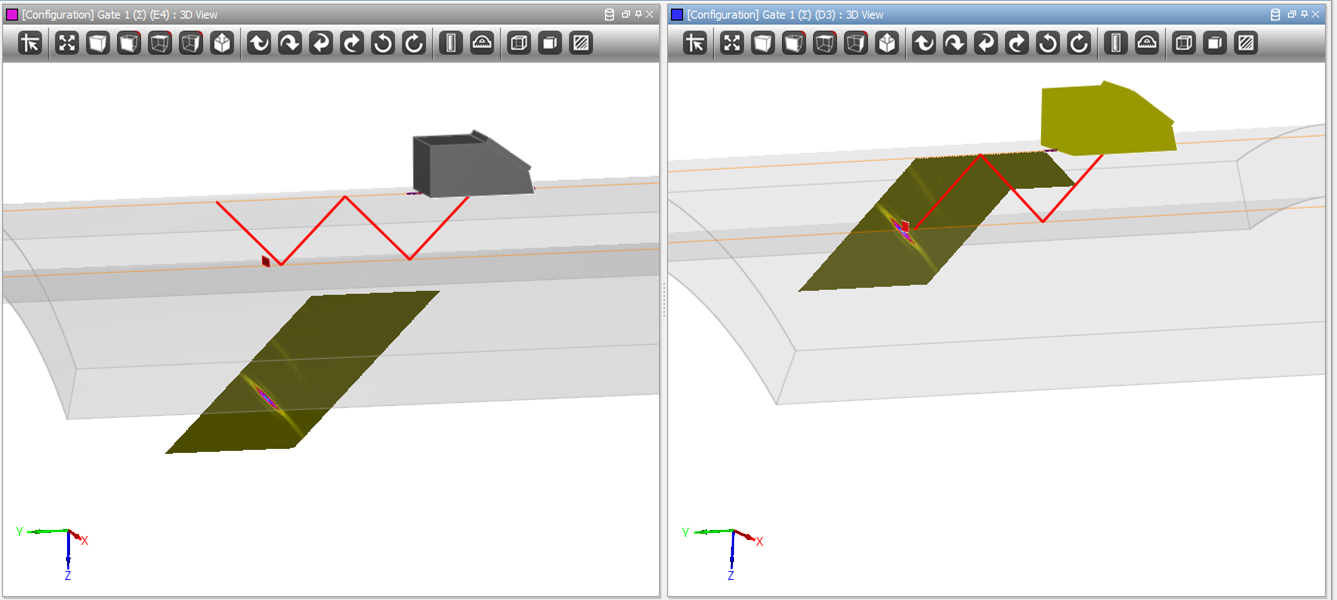

Une réflexion multi-bonds est également réalisable avec un plus grand nombre de réflexions.
