Gradient de température dans le sabot

Il est possible dans CIVA de prendre en compte une variation de température dans le sabot.

Cette variation de température est définie à partir d’une loi de gradient de température telle que définie dans la figure ci-dessous. L’option est disponible dans le panneau traducteur, onglet sabot, puis dans [matériau] / [propriétés] / [type d’homogénéité].

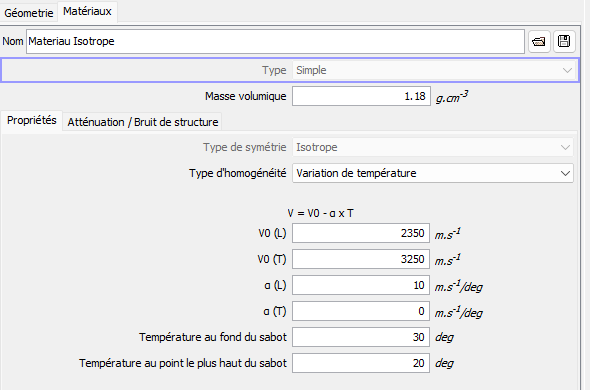

Panneau paramètre gradient T° sabot



CIVA utilise ensuite le modèle de variation continue de la vitesse des ondes dans le sabot pour le calcul de champ. Cela aura un impact sur la distorsion / déviation du faisceau.

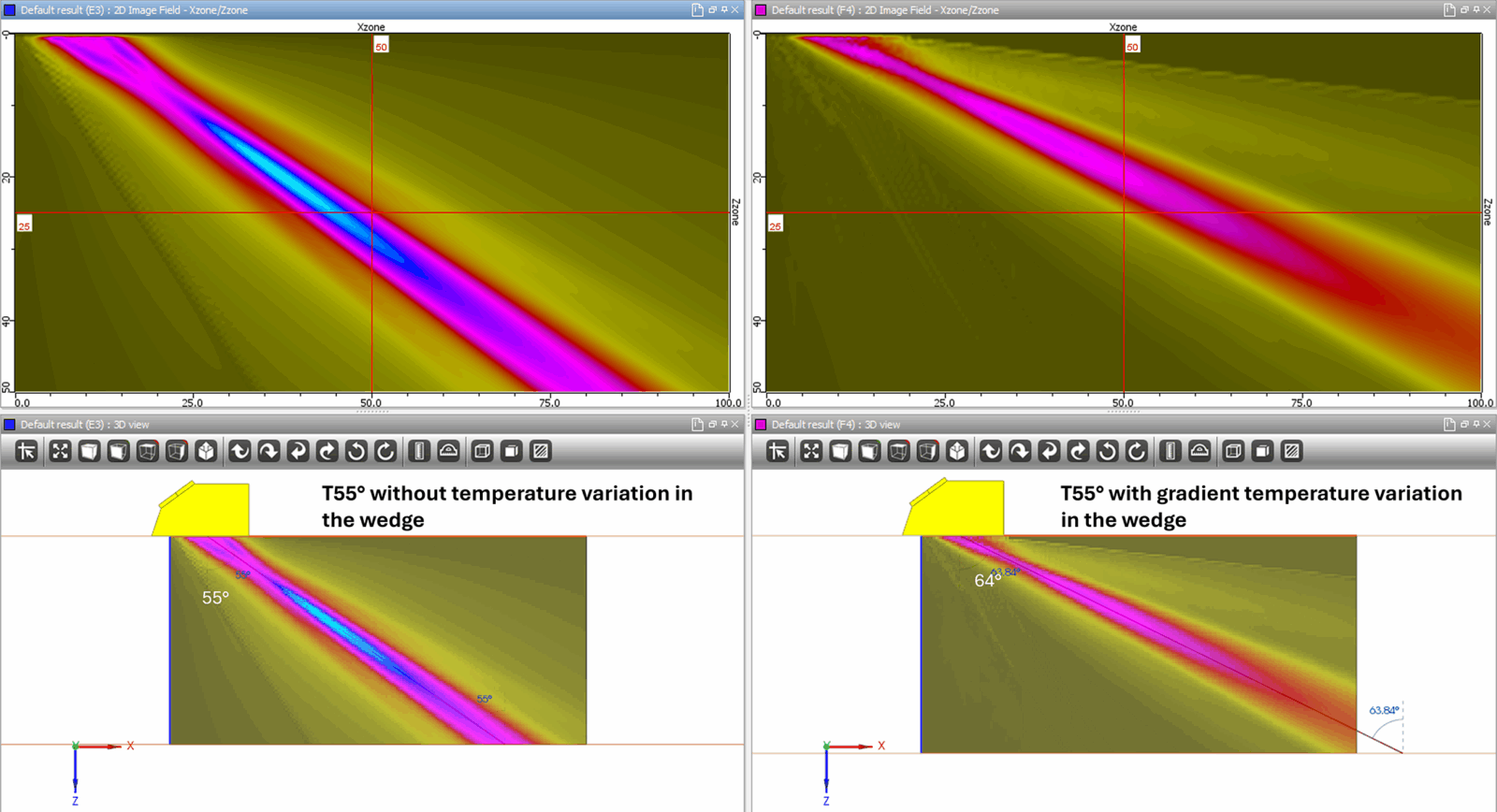

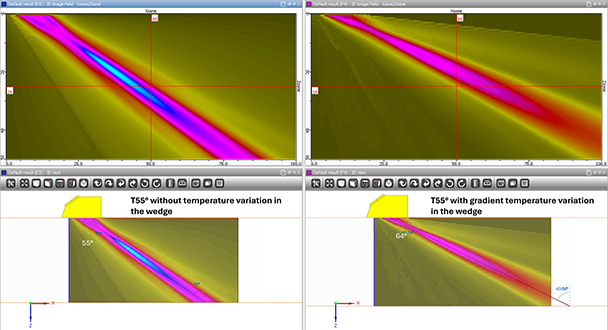

Impact du gradient de T° sur la propagation ultrasonore
