Identification de modes

L’interprétation des différents échos d’un Bscan est facilitée dans CIVA 11, grâce à un nouvel outil permettant l’identification des modes et des trajets à l’origine des échos. Pour pouvoir disposer de cet outil, il faut activer dans le modèle l’option “Identification de mode”, accessible dans l’onglet “Option” du panneau “Réglages simulation”.

Pour identifier les échos simulés, il suffit de les sélectionner sur le Bscan ou Bscan vrai grâce à l’outil de sélection disponible dans l’onglet “Outils données”.





Une fois l’outil activé, la zone de calcul est dessinée par clics successifs. Pour arrêter de dessiner la zone, il faut double-cliquer sur son dernier point.

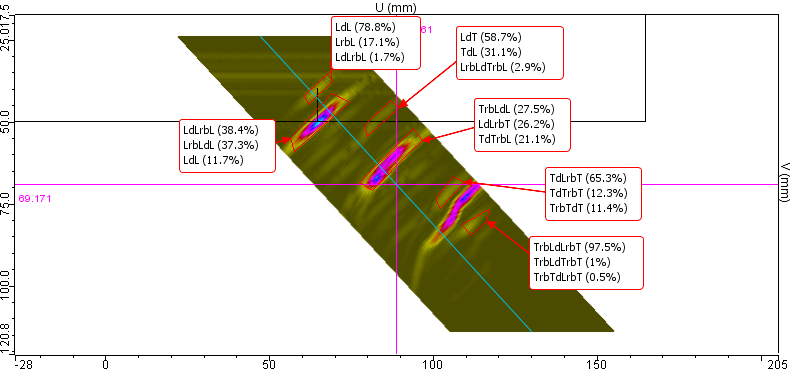

Les modes ainsi que leurs contributions à la génération des échos dans cette zone sont affichés comme le montre l’image suivante. Le nom des modes affichés correspond à leurs trajets.








En activant une nouvelle fois cet outil, il est possible de créer une nouvelle zone. Un clic droit sur une zone permet de supprimer les zones d’identification de mode (au choix “Supprimer” et “Tout supprimer”).
