Lisser un C-Scan dans CIVA ET

Dans le but d’améliorer la résolution a posteriori d’un signal de réponse de défaut dans CIVA Courant de Foucault, l’utilisateur peut vouloir lisser un C-Scan simulé. Cela peut aider à représenter les résultats d’une manière plus lisible tout en limitant le nombre de points de calculs. Bien sûr, comme le lissage est basé sur une interpolation des résultats calculés, l’utilisateur doit faire attention à avoir suffisamment de points réels de calculs pour éviter d’introduire des artefacts sur le C-Scan lissé. Mais cela peut-être également utile de tester par simulation si un signal pourra être correctement défini après interpolation, de manière à fixer le nombre de points de mesure nécessaires et la cadence de contrôle pour une sonde donnée et un type de défaut recherché donné.

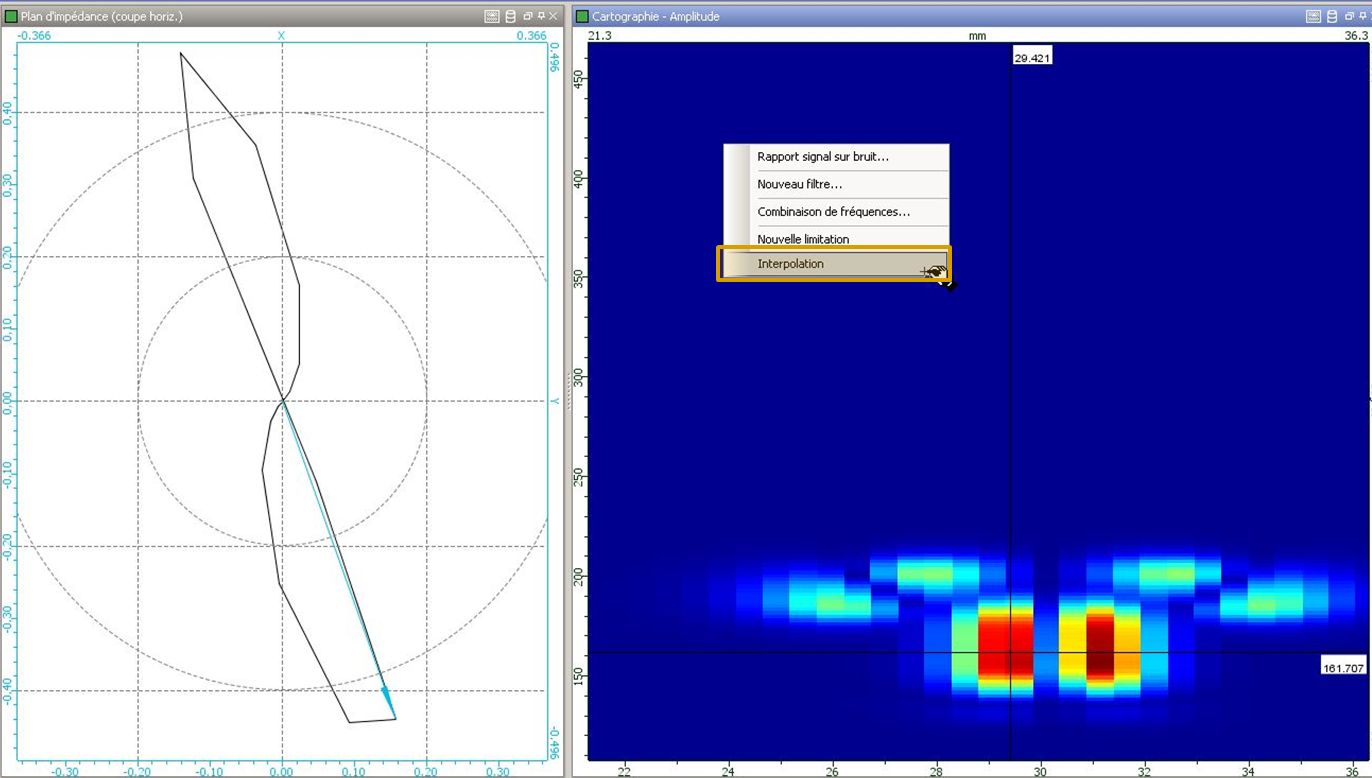

Dans le module ET, le lissage d’une cartographie C-Scan est appelé par un clic droit à partir du C-Scan brut. C’est donc différent de l’opération de lissage d’une cartographie de champ dans le module ultrasonore, ou dans ce même module Courant de Foucault, qui se fait depuis la barre d’outils “Outils Image”.

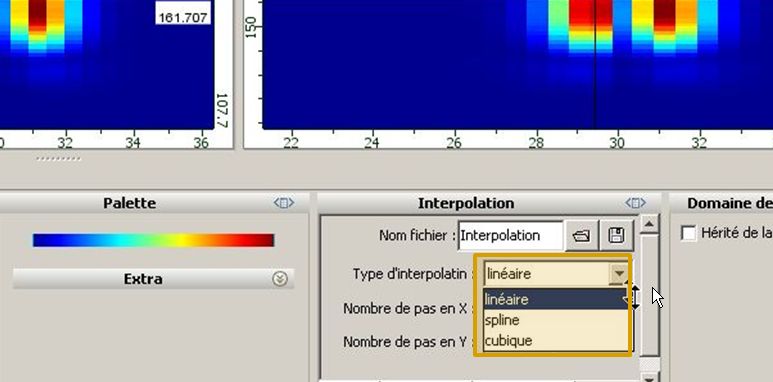

Le C-Scan est alors dupliqué dans la page courante et, dans la boite à outils en bas de fenêtre, trois fonctions d’interpolation sont proposées à l’utilisateur: Linéaire, Spline et Cubique (en fait Spline Cubique). L’algorithme de Spline Cubique est généralement assez populaire comme fonction d’interpolation ; ce choix est parfois imposé dans la procédure d’analyse.

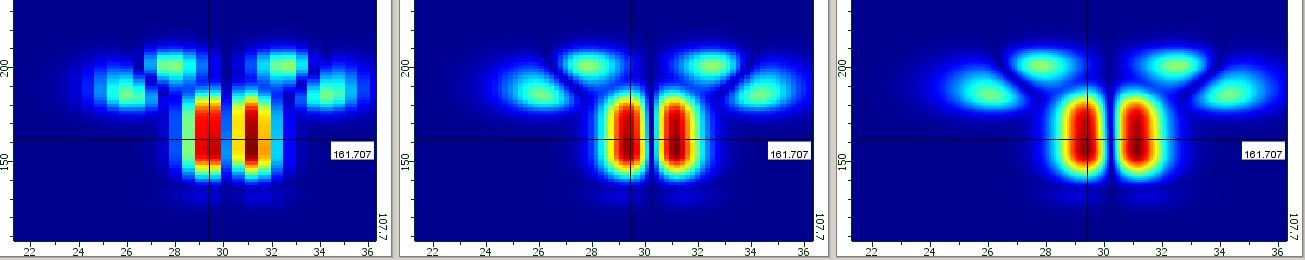

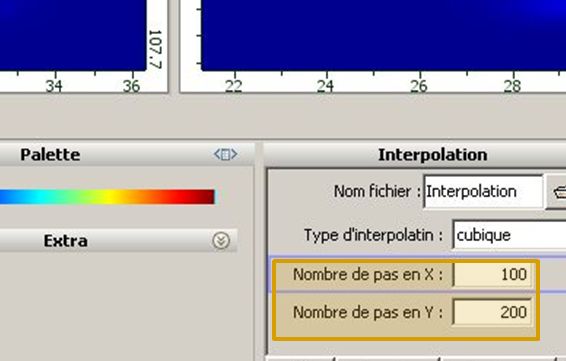

Une fois l’algorithme sélectionné, les résultats sont interpolés et représentés sur un certain nombre de points définis par l’utilisateur selon chaque axe du C-Scan. Plus il y a de points, plus fine est la résolution obtenue. Différents résultats sont présentés ci-dessous avec différents nombres de points.

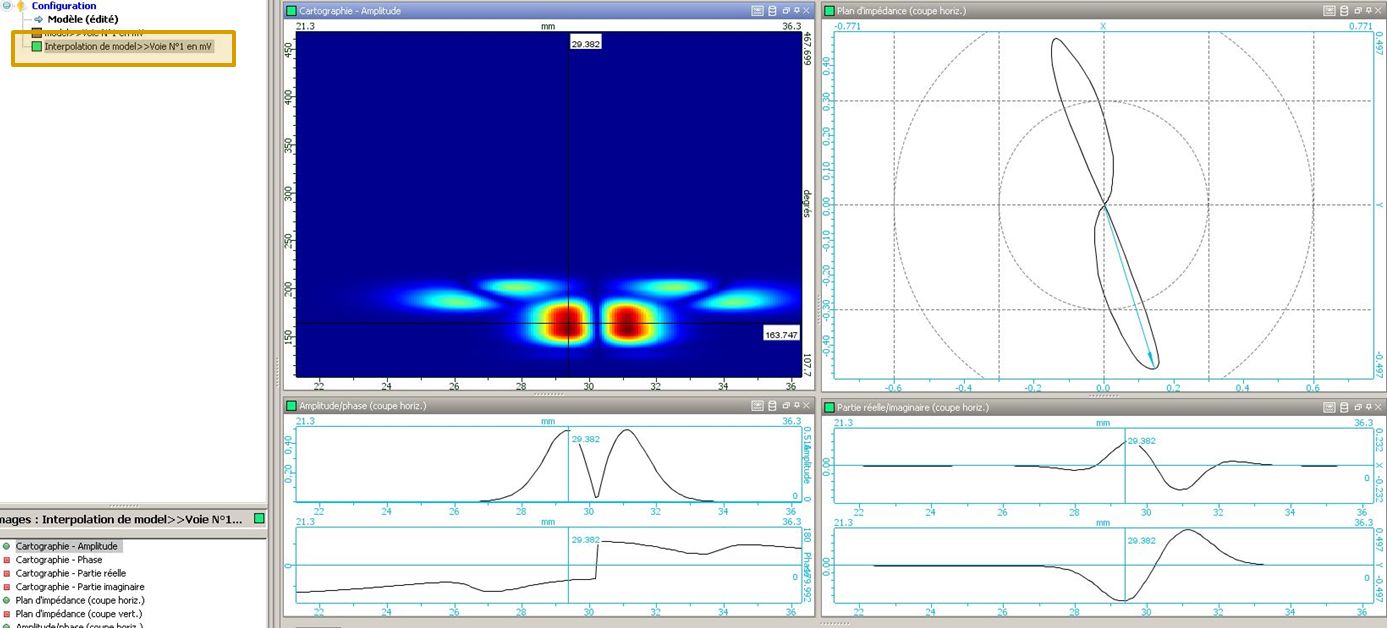

En plus du C-Scan lissé, CIVA ET crée un second jeu de données pour les résultats interpolés dans une seconde page d’analyse. Ainsi, l’utilisateur peut également afficher les courbes associées au C-Scan, qui sont également lissées : Plan d’impédance plane, Voies X et Y, Courbes Amplitude et Phase.
