Transformer le zoom en limitation

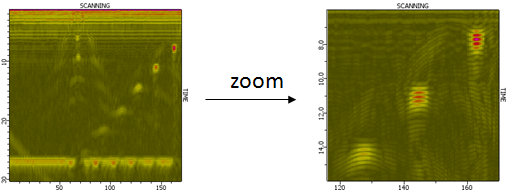

Il peut être utile lors de l’analyse de données de réduire la quantité de données étudiées. Les données acquises suivantes concernent l’inspection d’un bloc étalon contenant des Trous Génératrices. Cet exemple se concentrera sur les réponses des 3 TG en haut à droite de l’image B-scan globale.
Après avoir zoomé dans une vue non reconstruite (A-scan, B-scan, C-scan, courbe échodynamique…), le bouton magique “Transformer le zoom en limitation” est disponible parmi les outils “Données”.
Un nouveau jeu de données réduit à une zone d’intérêt (appelé nouvelle limitation) est créé et visible dans le CIVA manager. Ces données peuvent être affichées dans une nouvelle page d’analyse.
Les paramètres de limitation peuvent être fixées dans une vue additionnelle sur la gauche de la fenêtre CIVA. Les valeurs correspondent aux limites de la vue non reconstruite à partir de laquelle le bouton à été utilisé.

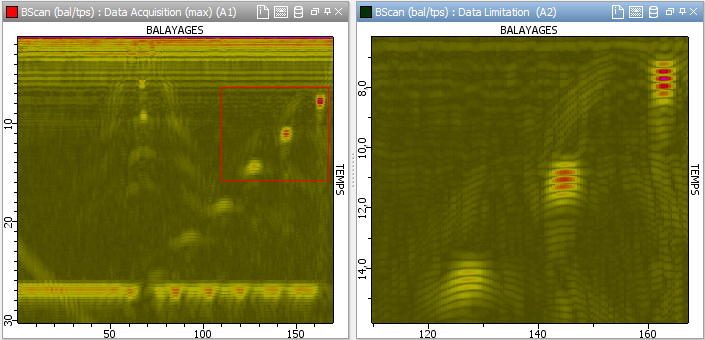

Un rectangle rouge affiche également la limitation sur le B-scan original. La limitation peut être ajustée en déplaçant les limites de ce rectangle ou en entrant des valeurs dans la fenêtre précédente.

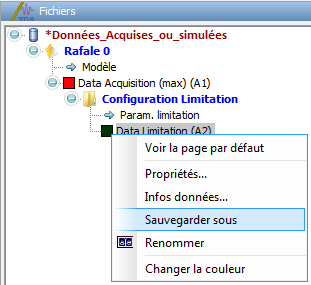

Pour une analyse plus aisée, il est possible d’enregistrer uniquement les données limitées. Ensuite on rechargera seulement les données utiles, et on appliquera par exemple un algorithme de traitement de signal.
