Pièces Multicouches

Les pièces inspectées dans ce benchmark sont représentatives de structures type voilure aéronautique comprenant des trous de rivet et potentiellement des fissurations qui s’initient en bord de rivet.

A cette fin, 4 cas sont étudiés et l’on propose de comparer des résultats de simulation et d’expérience basées sur l’inspection par courants de Foucault de structures planes mono- et multicouches, contenant toutes un trou à fond plat juxtaposé à une fine entaille.

Les mesures ont été effectuées à 1kHz et 5kHz pour les 4 cas présentés dans les pages suivantes avec une bobine opérant en double fonction et dont les caractéristiques géométriques sont rassemblées dans le tableau de la figure ci-dessous.

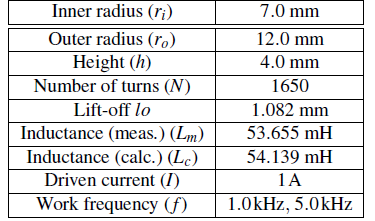

Caractéristiques de la bobine

Aller à MULTICOUCHES – CAS N°1

Aller à MULTICOUCHES – CAS N°2

Aller à MULTICOUCHES – CAS N°3

Aller à MULTICOUCHES – CAS N°4
