UT - Comparaison TFP-TG - Analyse de A-scan

Une étude complémentaire concernant les A-scans des signaux issus d’un capteur mono-élément et du capteur multi-élément a été menée dans la configuration précédente.



CAPTEUR AU CONTACT MONO-ÉLÉMENT CIRCULAIRE DE Ø6,35 MM À 2,25 MHZ

Pour le capteur au contact de Ø6,35mm, les échos issus de tous les réflecteurs sont bien estimés.





Tous ces A-scans montrent un bon accord entre simulation et expérience.



CAPTEUR AU CONTACT MULTI-ÉLÉMENT DE 20 ÉLÉMENTS DE PITCH 0,7 MM

Pour le capteur multi-éléments au contact, les échos issus de tous les réflecteurs sont également corrects.





Les A-scans correspondant aux échos spéculaires générés par les trous sont bien estimés par CIVA.

De plus, les A-scans soulignent le fait qu’une onde rampante est présente pour l’écho du mode associé T. Cette onde rampante se propage le long de la circonférence du TG et crée un écho additionnel, qui est également correctement prédit.



CONCLUSION

Dans la plupart des cas, un bon accord est obtenu entre les amplitudes des réponses simulées et expérimentales de TG de différents diamètres relativement à la réponse spéculaire d’un TG (moins de 1dB de différence).

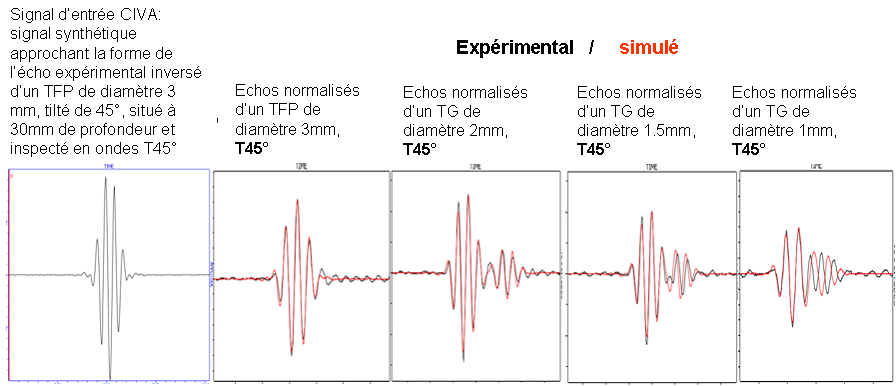

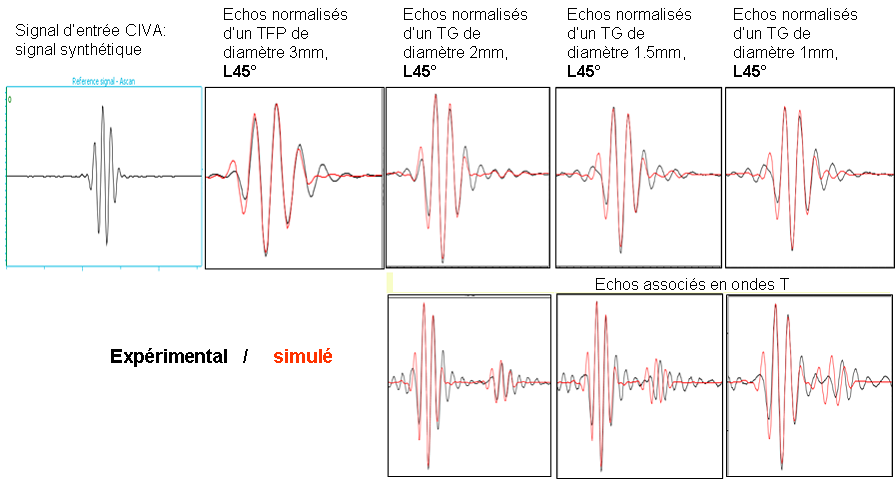

Selon le capteur et le mode utilisé (L ou T), l’écho expérimental direct des 3 TG est plus ou moins fort comparé à l’écho expérimental du TFP. Cette relation est bien reproduite en simulation. Dans la plupart des cas, la forme des échos simulés de TFP et de TG est très proche de l’écho expérimental à la fois pour les modes L45° et T45° (à partir du moment où le signal d’entrée est bien choisi).

L’onde rampante (c.f. A-scans obtenus sur un TG en mode T) est bien simulée dans tous les cas (les formes, temps de vol et amplitudes relatives des A-scans des échos de TG obtenus pour le mode T), même si certaines divergences se produisent sur le plus petit TG.
