CAPTEUR T45° AU CONTACT MONO-ÉLÉMENT À 2,25 MHz DE Ø6,35 mm
Pour le capteur au contact de Ø6,35 mm à 2,25 MHz, l’inspection est réalisée avec le mode T45°. Le signal d’entrée a une fréquence de 2,25 MHz, une bande passante de 44% et une phase de 147°.
La profondeur focale acoustique est de 3 mm, déduite du faisceau simulé illustré ci-dessous.
Les résultats sont étalonnés par rapport au TFP de Ø3 mm à 30 mm de profondeur.
| Expérimental ( dB) | Simulé ( dB) | Ecart ( dB) | |
| TFP de Ø3 mm | 0 | 0 | 0 |
| TG de Ø2 mm | -3,1 | -3,5 | 0,4 |
| TG de Ø1,5 mm | -5,0 | -5,8 | 0,8 |
| TG de Ø1 mm | -7,7 | -7,7 | 0 |
CAPTEUR L45° AU CONTACT MONO-ÉLÉMENT À 2,25 MHz DE Ø12,7 mm
Pour le capteur au contact de Ø12,7 mm à 2,25 MHz, l’inspection est réalisée avec le mode L45°. Le signal d’entrée a une fréquence de 2,25 MHz, une bande passante de 50% et une phase de 280°.
La profondeur focale acoustique est de 8 mm, déduite du faisceau simulé illustré ci-dessous.
Les résultats sont étalonnés par rapport au TFP de Ø3 mm à 30 mm de profondeur.
| Expérimental ( dB) | Simulé ( dB) | Ecart ( dB) | |
| TFP de Ø3 mm | 0 | 0 | 0 |
| TG de Ø2 mm | 2,2 | 2,3 | -0,1 |
| TG de Ø1,5 mm | 1,3 | 1,4 | -0,1 |
| TG de Ø1 mm | 0,3 | -0,6 | 0,9 |
CAPTEUR T45° AU CONTACT MONO-ÉLÉMENT À 2,25 MHz DE Ø12,7 mm
Pour le capteur au contact de Ø12,7 mm à 2,25 MHz, l’inspection est réalisée avec le mode T45°. Le signal d’entrée est l’opposé d’un écho spéculaire direct obtenu expérimentalement en ondes L45° sur un TFP de Ø3 mm incliné de 45° à 30 mm de profondeur.
La profondeur focale acoustique est de 17 mm, déduite du faisceau simulé, illustré ci-dessous.
Les résultats sont étalonnés par rapport au TFP de Ø3 mm à 30 mm de profondeur.
| Expérimental ( dB) | Simulé ( dB) | Ecart ( dB) | |
| TFP de Ø3 mm | 0 | 0 | 0 |
| TG de Ø2 mm | -2,7 | -2,4 | -0,3 |
| TG de Ø1,5 mm | -3,9 | -4,4 | 0,5 |
| TG de Ø1 mm | -5,6 | -6,6 | 1,0 |
CAPTEUR AU CONTACT MULTI-ÉLÉMENT DE 20 ÉLÉMENTS DE PITCH 0,7 mm
Pour le capteur multi-éléments au contact de pitch 0,7 mm à 5,0 MHz, 20 éléments sont actifs sur 48. L’inspection est réalisée avec le mode L45°. La loi de retard est une déviation simple en L45°.

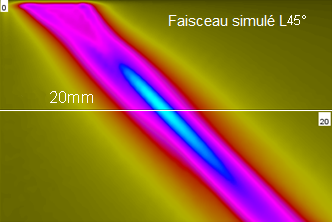

La profondeur focale acoustique est de 20 mm, déduite du faisceau simulé illustré ci-dessous.
Les résultats sont étalonnés par rapport au TFP de Ø3 mm à 30 mm de profondeur.
| Expérimental ( dB) | Simulé ( dB) | Ecart ( dB) | |
| TFP de Ø3 mm | 0 | 0 | 0 |
| TG de Ø2 mm | -3,2 | -2,5 | -0,7 |
| TG de Ø1,5 mm | -4,5 | -3,8 | -0,7 |
| TG de Ø1 mm | -5,8 | -5,3 | -0,5 |
