UT - Echos de fond : Lois de déviation angulaire autour de L0°

L’écho de surface d’une cale parallélépipédique est calculé avec le capteur linéaire 64 éléments positionné parallèlement à la surface de la pièce. Une déviation angulaire de -10° à 10° par pas de 2 mm est appliquée pour trois séquences d’éléments actifs, 8, 16 et 24 éléments, et une hauteur d’eau de 25 mm.

Les résultats sont étalonnés à partir d’un TFP de Ø6 mm, situé à 150 mm de profondeur et une loi de retards nuls. Les amplitudes des 1^er et 2^ème échos de fond sont tracées ci-dessous en noir pour la mesure expérimentale, en rouge plein pour les résultats du modèle de Kirchhoff et en rouge pointillé pour le modèle spéculaire.

Le modèle spéculaire prédit des résultats en très bon accord avec la mesure, surestimant cependant constamment la mesure de 2 dB environ. Le modèle de Kirchhoff donne de très bons résultats pour des déviations angulaires comprises entre -6° et 6° et diverge pour des déviations plus importante présentant jusqu’à 12 dB d’écart.

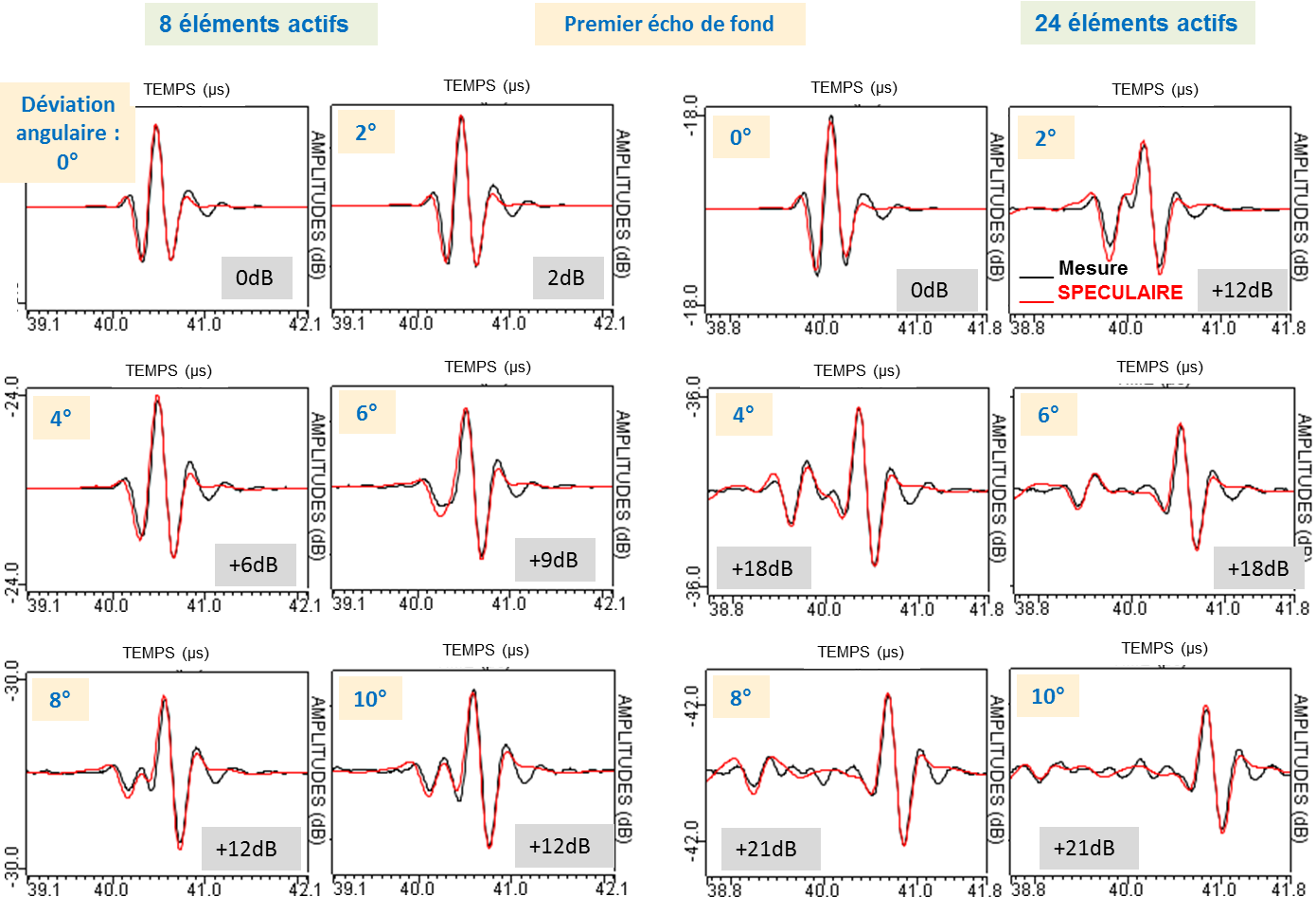

Les Ascans obtenus avec le modèle spéculaire et la mesure sont comparés ci-dessous.

Les formes temporelles des échos de fond mesurés et simulés avec le modèle spéculaire sont très proches.

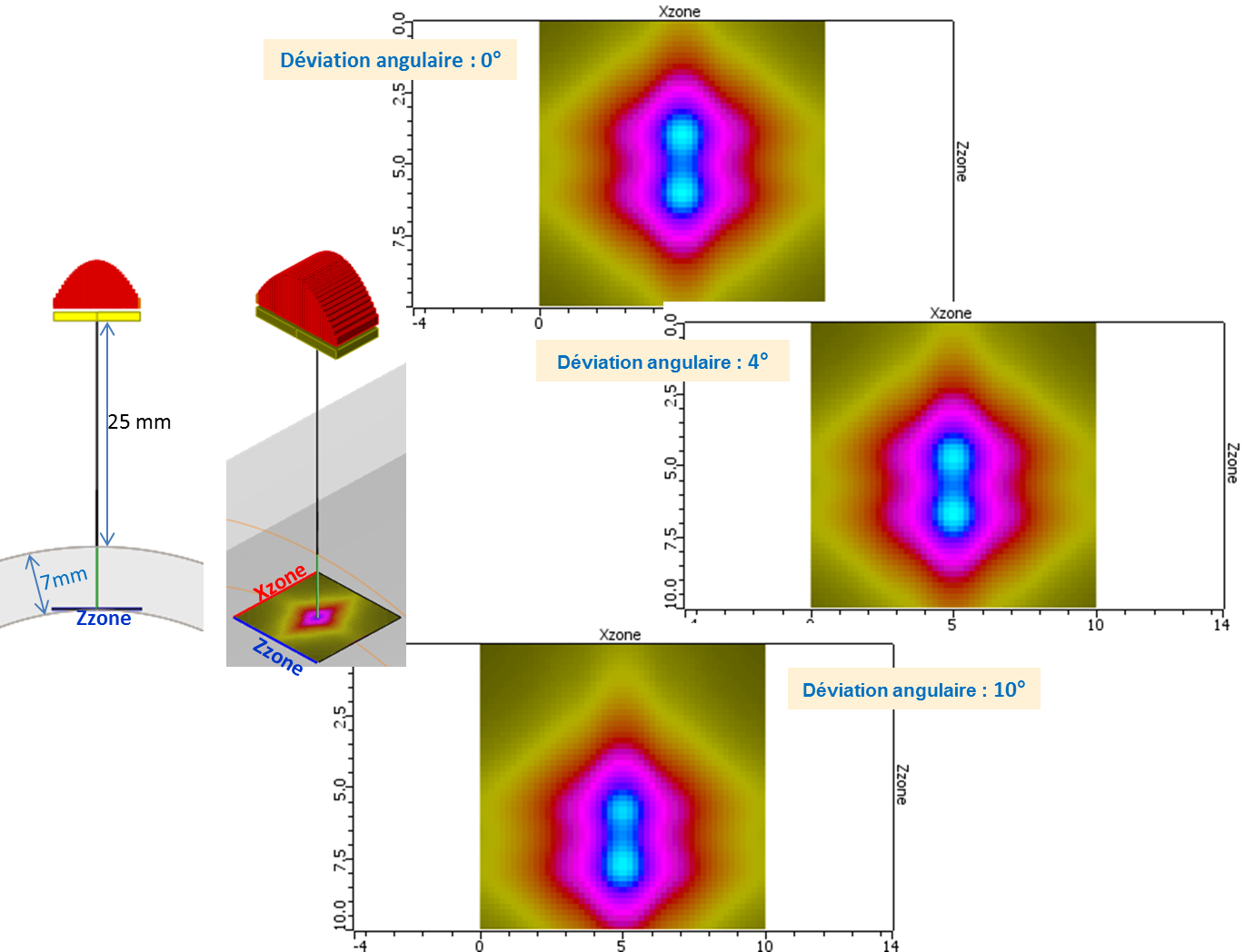

La pièce est un tube de diamètre externe de 76 mm et d’épaisseur de 7 mm. L’écho de fond a été mesuré pour des  lois de déviation angulaire de -10° à 10°, pour une hauteur d’eau de 25 mm et les 32 éléments actifs. Des exemples de champs rayonnés sont présentés ci-dessous :

Les résultats sont étalonnés sur un écho de surface à déviation angulaire de 0°. Les amplitudes du 1^er écho de fond sont tracées ci-dessous en noir pour la mesure expérimentale, en rouge plein pour les résultats du modèle de Kirchhoff et en rouge pointillé pour le modèle spéculaire.

Les prédictions des deux modèles sont en bon accord avec la mesure pour les déviations angulaires de 0° à +/- 4°. Au-delà de 4°, le modèle spéculaire fournit des résultats plus justes que le modèle de Kirchhoff.
