La cale de 20 mm a été utilisée avec des hauteurs d’eau de 20 et 100 mm. Pour la hauteur d’eau de 20 mm, seuls 3 échos de fond ont pu être correctement mesurés, les suivants sont perturbés par le deuxième écho de surface, dû à la faible hauteur d’eau par rapport à l’épaisseur de la cale et non simulé par les modèles de CIVA.
Les résultats sont étalonnés à partir d’un TG de Ø2 mm, situé à 28 mm de profondeur et une hauteur d’eau de 20 mm. Les amplitudes de l’écho de surface (écho n°0), du premier écho de fond (écho n°1) et des échos de fond suivants sont tracées ci-dessous en noir pour la mesure expérimentale, en rouge pour les résultats du modèle de Kirchhoff et en bleu pour le modèle spéculaire.
Les deux modèles sont très proches et surestiment l’amplitude des échos par rapport à la mesure de 4 dB pour l’écho de surface et le 1er écho de fond, jusqu’à 6 dB pour le 9ème écho dans le cas de la hauteur d’eau de 100 mm. L’écart augmente légèrement avec le nombre de rebonds.

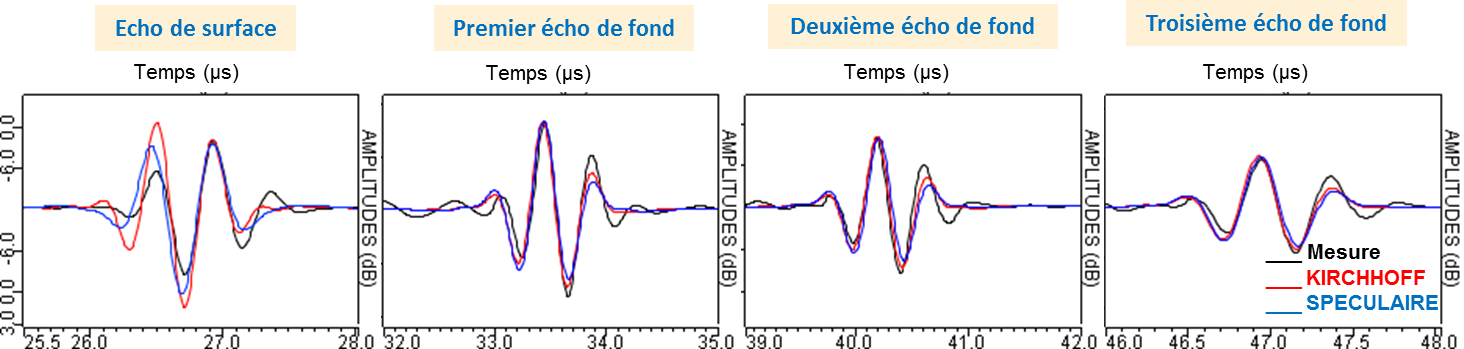

Les Ascans sont représentés ci-dessous dans le cas de la hauteur d’eau de 20 mm pour l’écho de surface et les 3 échos de fonds mesurés. La courbe rouge correspond au modèle de Kirchhoff, la courbe bleue au modèle spéculaire et la courbe noire aux mesures.
Les deux modèles de CIVA prédisent bien les trois échos de fonds, et moins bien l’écho de surface.
